048 - Stoßstangen und Spoiler

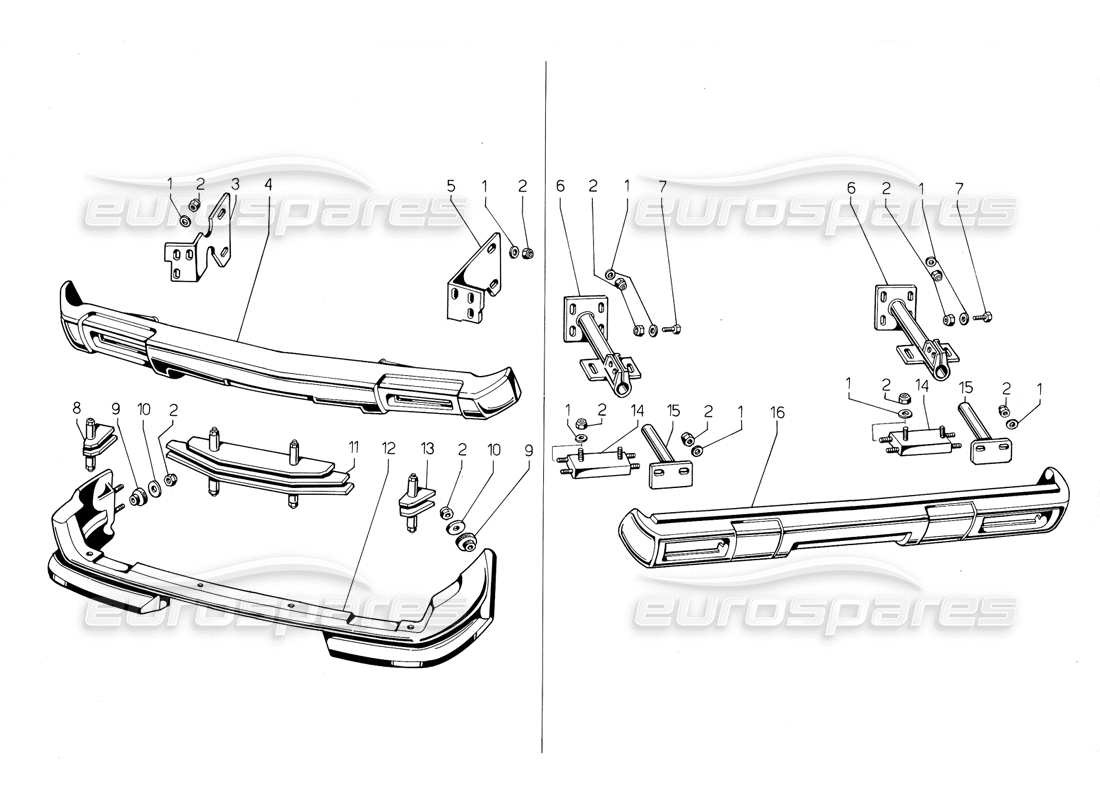

Lamborghini Jalpa 3.5 (1984) Bumpers and Spoiler Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 008400801
Scheibe
Rund. 8,4 UNI 1734 8G
Ersetzung
Ersetzung
# 002
MPN: 008200809
NUSS
Dado B/70/208M
Ersetzung
Ersetzung
# 003
MPN: 007863006
BRAKERT
Mitarbeiter, Fiss. paraurti Ameise. destra
aus £107,22
aus £107,22
# 004
MPN: 007863021
VORDERER STOßSTANGE
Kompl. paraurti Ameise.
aus £1.283,99
aus £1.283,99
# 005
MPN: 007863005
BRAKERT
Mitarbeiter, Fiss. paraurti Ameise. sinistra
aus £107,22
aus £107,22
# 006
MPN: 007863012
FSTNG-PLATTE
Piastra Fiss. Paraurti-Beitrag.
aus £202,77
aus £202,77
# 007
MPN: 008100830
BOLZEN
Stier. M8x20 UNI 5739/8G
aus £0,53
aus £0,53
# 008
MPN: 007830002
GITTER
Kompletter Kühlergrill auf der rechten Seite
aus £308,69
aus £308,69
# 009
MPN: 001701495
RAD. UNTERSTÜTZUNG
Anello x supp. serbisch. Zus. e rad. 135680020
aus £32,99
aus £32,99
# 010
MPN: WHT001942
Scheibe
Bindung. 0.8,5x32x2,5
aus £2,18
aus £2,18
# 011
MPN: 007830001
GITTER
Griglia später fertig, x masch. Ameise.
aus £929,50
aus £929,50
# 012
MPN: 007863023
SPOILER
Kompl. Spoiler
# 013
MPN: 007830003
GITTER
Kompletter linker Seitengrill
aus £308,69
aus £308,69
# 014
MPN: 006111509
PLATTE
Piastra Cavall. supp. Par.
aus £66,00
aus £66,00
# 015
MPN: 007863007
BRAKERT
Staffetta Ds/Sn x attac. paraurti al tela
aus £93,29
aus £93,29
# 016
MPN: 007863022
Hintere Stoßstange
Kompl. Paraurti-Beitrag.
aus £1.824,04
aus £1.824,04
