052 - HEIZUNG

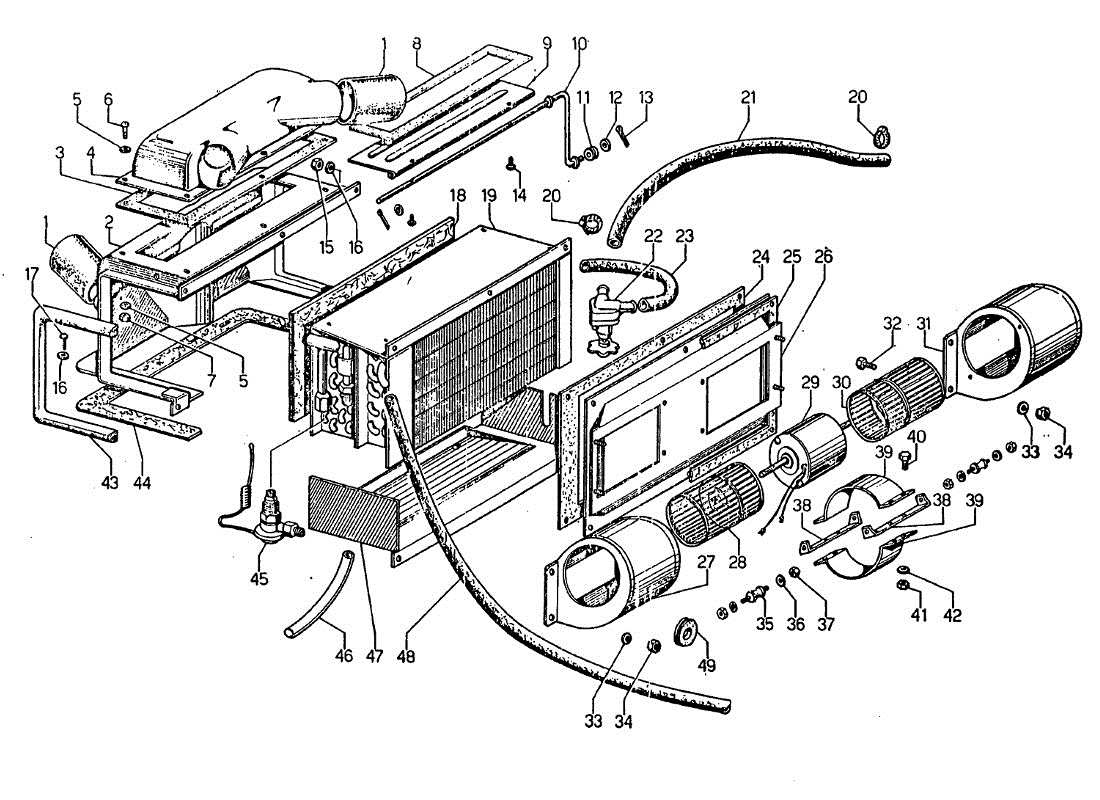

Lamborghini Jarama Riscaldatore Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 008107277
ROHR VOM FÖRDERER ZU DEN ENTLÜFTUNGEN
# 002
MPN: 006107508
LUFTFÖRDERER
# 003
MPN: 008106823
DICHTUNG
# 004
MPN: 006106817
LUFTFÖRDERER
# 005
MPN: 008400401
Scheibe
Ersetzung
Ersetzung
# 006
MPN: 008700407
VITE
aus £1,62
aus £1,62
# 007
MPN: N01100412
NUSS
aus £0,47
aus £0,47
# 008
MPN: 006107109
DICHTUNG
# 009
MPN: 006106846
FÖRDERTÜR
aus £5,19
aus £5,19
# 010
MPN: 006106903
STIFT
aus £6,02
aus £6,02
# 011
MPN: 006105649
ROLLE
# 012
MPN: N01152427
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 008400606
# 013
MPN: 008820101
COPIGLIA
aus £1,67
aus £1,67
# 014
MPN: 008700302
VITE
aus £1,67
aus £1,67
# 015
MPN: N0211963
NUSS
aus £0,51
aus £0,51
# 016
MPN: 008400302
Scheibe
# 017
MPN: 008700305
VITE
aus £1,67
aus £1,67
# 018
MPN: 004507150
DICHTUNG
# 019
MPN: 004507022
KÜHLER
# 020
MPN: 008830205
KABELBINDER
aus £4,27
aus £4,27
# 021
MPN: 006104760
HÜLSE VOM HAHN ZU DEN KÖPFEN
# 022
MPN: 006103239
KÜHLERWASSERHAHN
aus £237,32
aus £237,32
# 023
MPN: 006104758
SCHLAUCH VOM HAHN ZUM KÜHLER
# 023
MPN: 006105474
RECHTER LÜFTER
aus £16,50
aus £16,50
# 024
MPN: 004506794
DICHTUNG
aus £27,94
aus £27,94
# 025
MPN: 006106793
DICHTUNG
# 026
MPN: 004508763
KÜHLER- UND LÜFTERUNTERSTÜTZUNG
# 027
MPN: 006105426
RECHTER FÖRDERER
aus £14,53
aus £14,53
# 029
MPN: 006107031
MOPED
aus £73,05
aus £73,05
# 030
MPN: 006105599
LINKER LÜFTER
aus £17,09
aus £17,09
# 031
MPN: 006105439
LINKER FÖRDERER
aus £14,53
aus £14,53
# 032
MPN: N01020717
BOLZEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 008100504
# 033
MPN: 008400502
Scheibe 10X5.3X1 UNI 6952 CAT-A
Ersetzung
Ersetzung
# 034
MPN: N0211963
M5 'UNI 7473 ZD' SELBSTVERRIEGELUNGSMUTTER
aus £0,48
aus £0,48
# 035
MPN: 008921201
HEIZMOTORUNTERSTÜTZUNG
aus £15,05
aus £15,05
# 036
MPN: 008410403
Scheibe D.4.3 UNI 1751/Z
aus £4,11
aus £4,11
# 037
MPN: N01100412
M4 'UNI 5587/5S/Z' NUSS
aus £0,47
aus £0,47
# 038
MPN: 006107167
MOTORUNTERSTÜTZUNG
aus £2,29
aus £2,29
# 039
MPN: 006107032
KLEMME FÜR MOTORHALTERUNG
aus £12,27
aus £12,27
# 040
MPN: N01020717
BOLZEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 008100504
# 041
MPN: 008200501
M5X0.8X4 'UNI 5588/6S/Z' NUSS
Ersetzung
Ersetzung
# 042
MPN: 008410502
Scheibe D.5.3 UNI 1751/ZD
Ersetzung
Ersetzung
# 043
MPN: 006106852
DICHTUNG
# 044
MPN: 006106824
DICHTUNG
# 045
MPN: 004506860
EXPANSIONSVENTIL
aus £59,40
aus £59,40
# 046
MPN: 004506859
KUNSTSTOFFROHR
# 047
MPN: 004507017
TABLETT
# 048
MPN: 006104759
SCHLAUCH VOM KÜHLER ZUR PUMPE
# 049
MPN: 008611002
GUMMI
aus £13,87
aus £13,87
# 050
MPN: 004506959
KOMPLETTER HEIZKÖRPER
aus £500,78
aus £500,78
# 051
MPN: 006107034
Motor- und Kühlerlüfter (zusammen)
