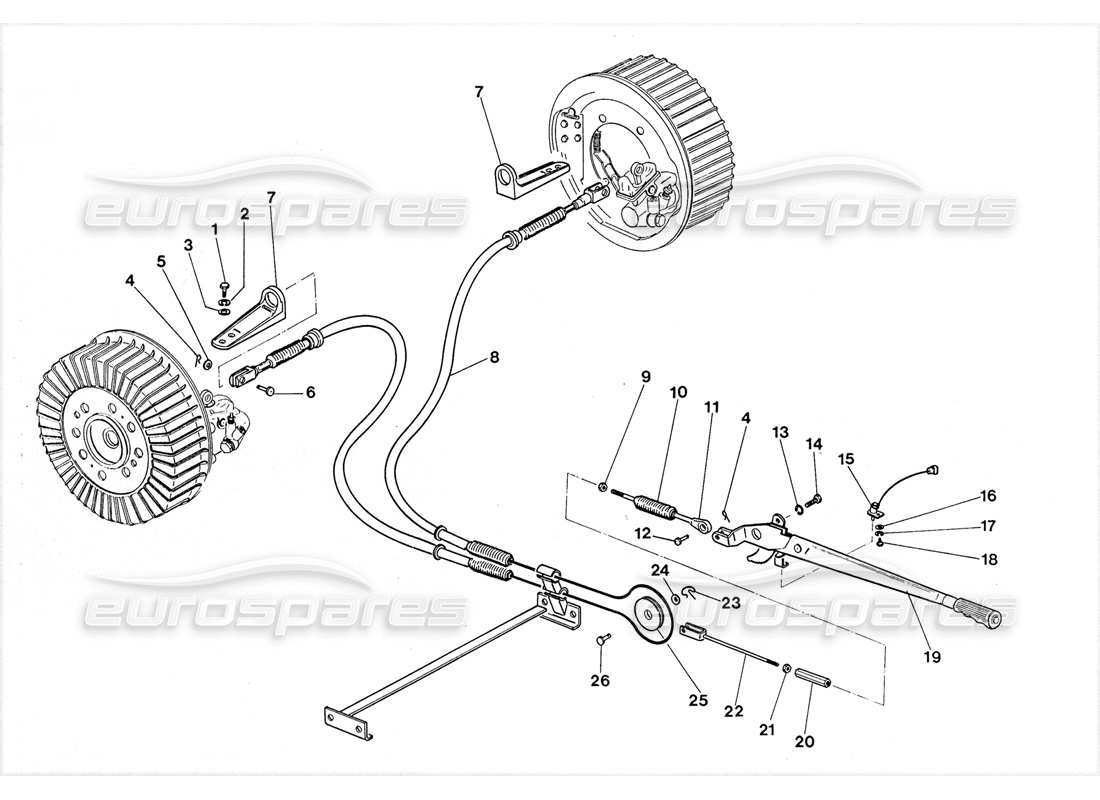

025 - Handbremse
Lamborghini LM002 (1988) Hand Brake Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 008101031
BOLZEN
Bull.M10X25 UNI 5739/8G
Ersetzung
Ersetzung
# 002
MPN: 006411005
Scheibe
RONDEL. A10, 5 UNI 1751
# 003
MPN: 008401007
Scheibe
Rund. 10X20X2 5S
aus £0,53
aus £0,53
# 004
MPN: 006820201
SPLIT PIN
COPPIGL.2X15 UNI 1336
# 005
MPN: 008401013
Scheibe
Scheibe
aus £4,81
aus £4,81
# 006
MPN: 003324413
STIFT
PERNO FISS.FORC. ALLA POMPA SU
# 007
MPN: 003321485
UNTERSTÜTZUNG
SUPP.FERMO GUAINA SUL PORTAM.P
# 008
MPN: 003323981
KABEL
COMPL.CAVO PER FM
aus £670,66
aus £670,66
# 009
MPN: 008200810
NUSS
DADO M8X1 UNI 5588 65/60
aus £0,54
aus £0,54
# 010
MPN: 003319644
ABDICHTUNG
GOMMINO PASSACAVO X FRENO A MA
aus £16,34
aus £16,34
# 011
MPN: 003327908
SPURSTANGE
VORDERE SPURSTANGE
aus £78,55
aus £78,55
# 012
MPN: 003320057
STIFT
BEFESTIGUNGSSTIFT HANDBREMSSTANGE
aus £33,13
aus £33,13
# 013
MPN: 006411005
Scheibe
Rondell. A10,5 UNI 1751
# 014
MPN: 008101038
BOLZEN
BULL.M10X14X1 ,25 8G
aus £3,78
aus £3,78
# 015
MPN: 003319356
Taste
PULS.X LEVA FM 28.08.17
aus £22,63
aus £22,63
# 016
MPN: 008400401
Scheibe
RUND. 4, 3X9X0, 8 UNI 1734
Ersetzung
Ersetzung
# 017
MPN: 008410402
Scheibe
Rund. A 4,3 UNI 1751 C72
Ersetzung
Ersetzung
# 018
MPN: 008100402
BOLZEN
BULL.M4X16 UNI 5739-65A8G
aus £0,53
aus £0,53
# 019
MPN: 003327305
HANDHEBEL
KOMPL.LEVA FRENO A MANO
aus £310,53
aus £310,53
# 020
MPN: 003325984
ADAPTER
REGISTRO TRA TIR . Ameise. POST .
# 021
MPN: 008200817
NUSS
Dado
aus £11,23
aus £11,23
# 022
MPN: 003327906
HEBEL
COMPL.TIR.POST.DA REG. EIN BILANC
aus £27,68
aus £27,68
# 023
MPN: 004207065
SICHERUNGSRING
Fermo perno pompa freno/friz.
# 024
MPN: 008400816
Scheibe
Scheibe D.8
Ersetzung
Ersetzung
# 025
MPN: 003313888
ROLLE
Puleggia X bilancere FM
aus £90,51
aus £90,51
# 026
MPN: 003319720
KLEINER RUBBE
PERNO FISS. TIRANTE A LEVA FRE
aus £12,35
aus £12,35
