030 - Lenkpumpensystem

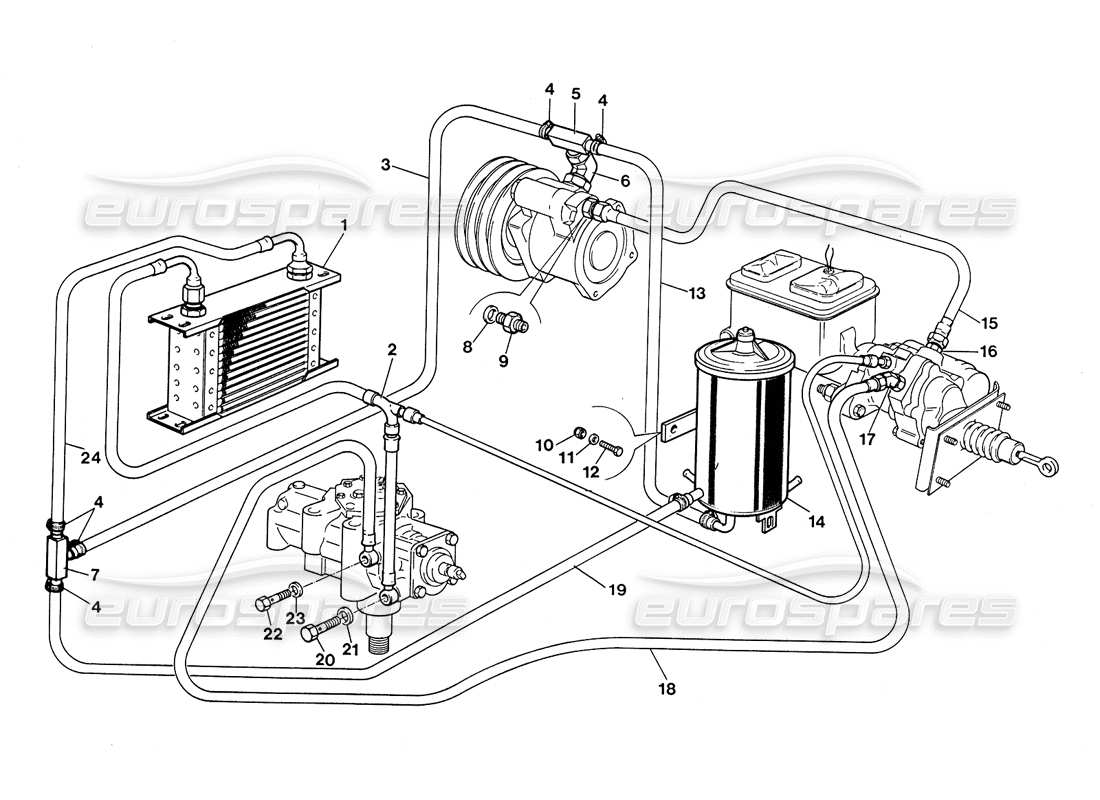

Lamborghini LM002 (1988) Steering Pump System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 004022643
ÖLKÜHLER
Servolenkungsölkühler
# 002
MPN: 004024345
ROHRE
COMPL.Tubi DA HB A SC.GUIOA
aus £166,39
aus £166,39
# 003
MPN: 004026504
ROHR
ROHR VON 3 WEGSEITE RAD.
aus £14,93
aus £14,93
# 004
MPN: 008830208
KLEMMRING
FASC.N. SCHELLEN S23/12SKZ
# 005
MPN: 004026500
TUNION
3 VIE IMP. IDROGUIDA
aus £152,77
aus £152,77
# 006
MPN: 004026275
ROHRVERBINDUNG
RACCORDI FÜR 207074-18-18
aus £28,32
aus £28,32
# 007
MPN: 004026459
TUNION
3 VIE IMPIANTO RIT.OLIO IDR.
# 008
MPN: 008401425
Scheibe
Scheibe
Ersetzung
Ersetzung
# 009
MPN: 004024340
ROHRE
NIPPLO RIDUZ. SULLA POMPA X COM
aus £6,99
aus £6,99
# 010
MPN: 008200606
NUSS
Dado N/70/106M
Ersetzung
Ersetzung
# 011
MPN: 008400606
Scheibe
RUND.6,4 UNI 1734
Ersetzung
Ersetzung
# 012
MPN: 008100604
BOLZEN
BULL.M6X14 UNI 5739 5S
aus £1,74
aus £1,74
# 013
MPN: 004026503
RAHMENKREUZ
ROHR VOM TANK ZUM PUMPENWEG 3
aus £14,36
aus £14,36
# 014
MPN: 004026687
ÖLTANK
ÖLTANK
# 015
MPN: 004024339
ROHR+VERBINDUNG
KOMPL.ROHR MIT RACC. DAL H. B . AL
aus £77,92
aus £77,92
# 016
MPN: 004024343
NIPPEL
NIPPLO A205061-1616
aus £41,81
aus £41,81
# 017
MPN: 004024342
NIPPEL
NIPPLO SU HBX KOMPL.TUBO DA
aus £23,27
aus £23,27
# 018
MPN: 004024338
ROHR+VERBINDUNG
KOMPL.ROHR MIT RACC. DAL HBA
aus £41,32
aus £41,32
# 019
MPN: 004026502
ROHR
KOMPL.TUBO CON TUB. DAL SERB.
# 020
MPN: 004022897
ROHRVERBINDUNG
BOCCH.X FISS.TUBO DA 3 VIE AS
aus £2,97
aus £2,97
# 021
MPN: 008401804
Scheibe
ROND.RAME 18,2X30X1
aus £2,57
aus £2,57
# 022
MPN: 004024337
ROHRVERBINDUNG
BOCCH.X FISS.COMP.TUBO DA HB
# 023
MPN: 008401621
Scheibe
RONDELLA RAME RIC . D . 22X 1 6 , 1 X 1 ,
Ersetzung
Ersetzung
# 024
MPN: 004026505
ROHRE
KOMPL.TUBO DAL RAD . AL 3 VIE
aus £49,58
aus £49,58
