009 - Rh-Panzer

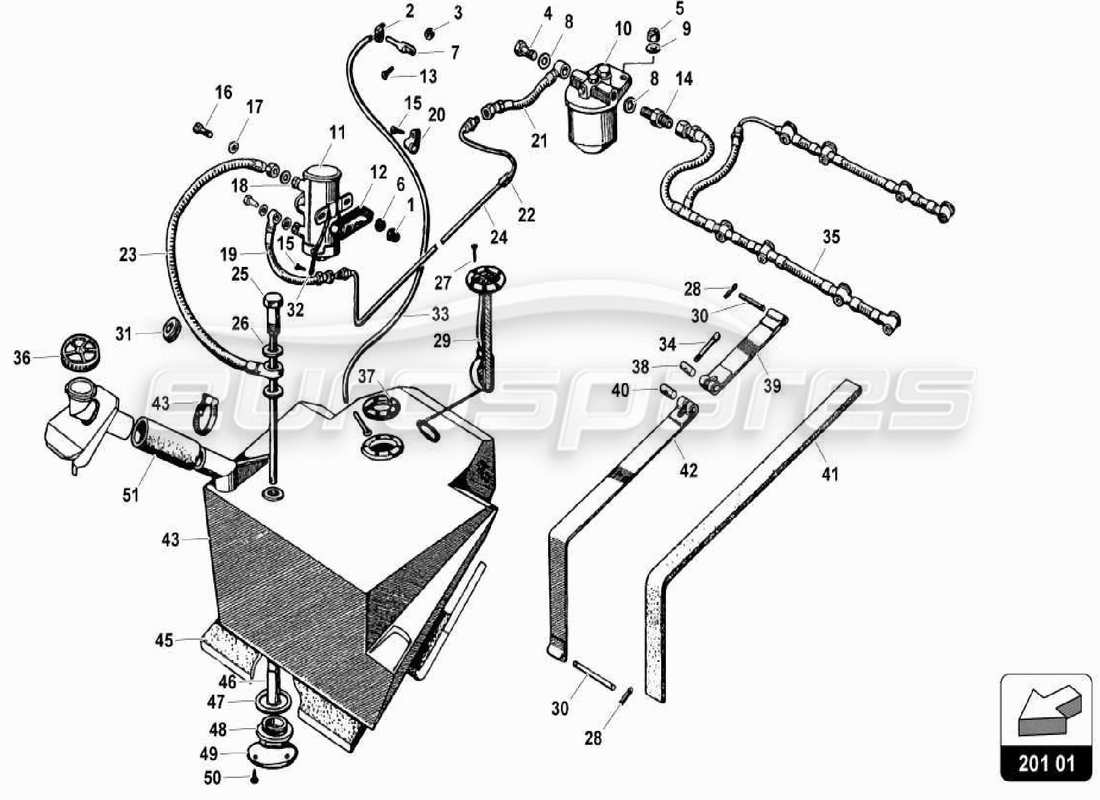

Lamborghini Miura P400 Rh Tank Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 008200606
NUSS
Ersetzung
Ersetzung
# 002
MPN: 008930901
KONISCHER GASSTOPFEN 1/8
aus £6,43
aus £6,43
# 003
MPN: 008200402
M4 SPEZIALMUTTER AUS MESSING
aus £1,62
aus £1,62
# 004
MPN: 001301475
KRAFTSTOFFFILTERVERBINDUNGSROHR
aus £88,19
aus £88,19
# 005
MPN: 008200804
NUSS
aus £0,67
aus £0,67
# 006
MPN: 008400606
Scheibe 12.5X6,4X1.6 UNI 6592/5 S/Z
Ersetzung
Ersetzung
# 007
MPN: 006204057
KRAFTSTOFFTANK-ENTLÜFTUNGSROHR
aus £48,17
aus £48,17
# 008
MPN: 001301476
FASERDICHTUNG 20X14X2
aus £0,61
aus £0,61
# 009
MPN: 008400101
Scheibe 18X8,4X2.5/8G/ZD
# 010
MPN: 001301378
KRAFTSTOFFFILTER-BAUGRUPPE
# 010A
MPN: 001306247
KRAFTSTOFFFILTER
aus £32,26
aus £32,26
# 011
MPN: 001304213
BENZINPUMPE
verwende 100245
aus £275,00
aus £275,00
# 013
MPN: 008700410
SCHRAUBE M4X16 UNI 6109/5S
aus £1,67
aus £1,67
# 014
MPN: 001303646
VERGASER-FILTER-AUSLASSANSCHLUSS
aus £55,17
aus £55,17
# 016
MPN: 001304211
VERBINDUNGSSCHRAUBE DER KRAFTSTOFFPUMPE
aus £7,55
aus £7,55
# 017
MPN: 001301474
FASERDICHTUNG 14X10X2
aus £2,37
aus £2,37
# 018
MPN: 001304214
KRAFTSTOFFPUMPENANSCHLUSS
aus £7,71
aus £7,71
# 019
MPN: 001303663
PUMPENFÖRDERSCHLAUCH
aus £94,25
aus £94,25
# 020
MPN: 008830111
TYP ZYLINDERROHRSCHELLE
# 021
MPN: 001302831
TUBOENTR.FILTRO BENZINA
aus £117,16
aus £117,16
# 022
MPN: 003201702
KRAFTSTOFFVERBINDUNG
# 023
MPN: 001303662
TUBO FLESS.ASP.POMPA
aus £213,14
aus £213,14
# 024
MPN: 001303659
PUMPENFILTER STARRES ROHR
aus £229,13
aus £229,13
# 025
MPN: 001303667
BANJO
# 026
MPN: 008401804
Scheibe AUS GEGLÜHTEM KUPFER 18.2X30 X1
aus £2,53
aus £2,53
# 027
MPN: VN-04198
# 028
MPN: 008820201
GETEILTE PIN 1.8X15
aus £4,11
aus £4,11
# 029
MPN: 006203181
Ersetzung
Ersetzung
# 030
MPN: 006203081
KRAFTSTOFFTANKKLEMMENSTIFT
aus £14,30
aus £14,30
# 031
MPN: 008611602
TÜLLE 16X25X1,5 MM
aus £8,84
aus £8,84
# 033
MPN: 006203954
ROHR
# 034
MPN: 006203084
TANK TIEROD
aus £42,70
aus £42,70
# 035
MPN: 001303655
VERGASER-KRAFTSTOFF-LEITUNGSSATZ
aus £3.372,11
aus £3.372,11
# 036
MPN: 006204253
Stecker
aus £288,75
aus £288,75
# 037
MPN: 006203372
Tankanzeige-Dichtung
aus £5,52
aus £5,52
# 038
MPN: 006203079
TANKKLEMMENSTIFT
aus £29,71
aus £29,71
# 039
MPN: 006203747
Halterung
aus £87,89
aus £87,89
# 040
MPN: 006203080
TANKKLEMME, FILTERSTIFT
aus £14,30
aus £14,30
# 041
MPN: 006204361
Halterung
# 042
MPN: 006203646
# 043
MPN: 008830203
KLEMME
aus £6,39
aus £6,39
# 044
MPN: 006204869
# 045
MPN: 006203748
SCHAUMSTOFFTEPPICH
# 046
MPN: 001303074
ANSAUGVERBINDUNGSFILTER
aus £395,00
aus £395,00
# 047
MPN: 008404001
Scheibe 40.2X54X1.5
aus £8,17
aus £8,17
# 048
MPN: 006203669
PRIMER-ROHRVERSCHLUSS
aus £81,00
aus £81,00
# 051
MPN: 006203699
KRAFTSTOFFTANKHÜLSE
aus £42,77
aus £42,77
