![lamborghini lp670-4 sv (2010) bremsservo teilediagramm](/img/CxUAAES3eX7qEKLn6PhFQoQIiqoyRKTQIKP787nyx2VAKzc_GVwAEzURGjsNAw%3D%3D/lamborghini-lp670-4-sv-(2010)-part-diagram-611.03.00.webp)

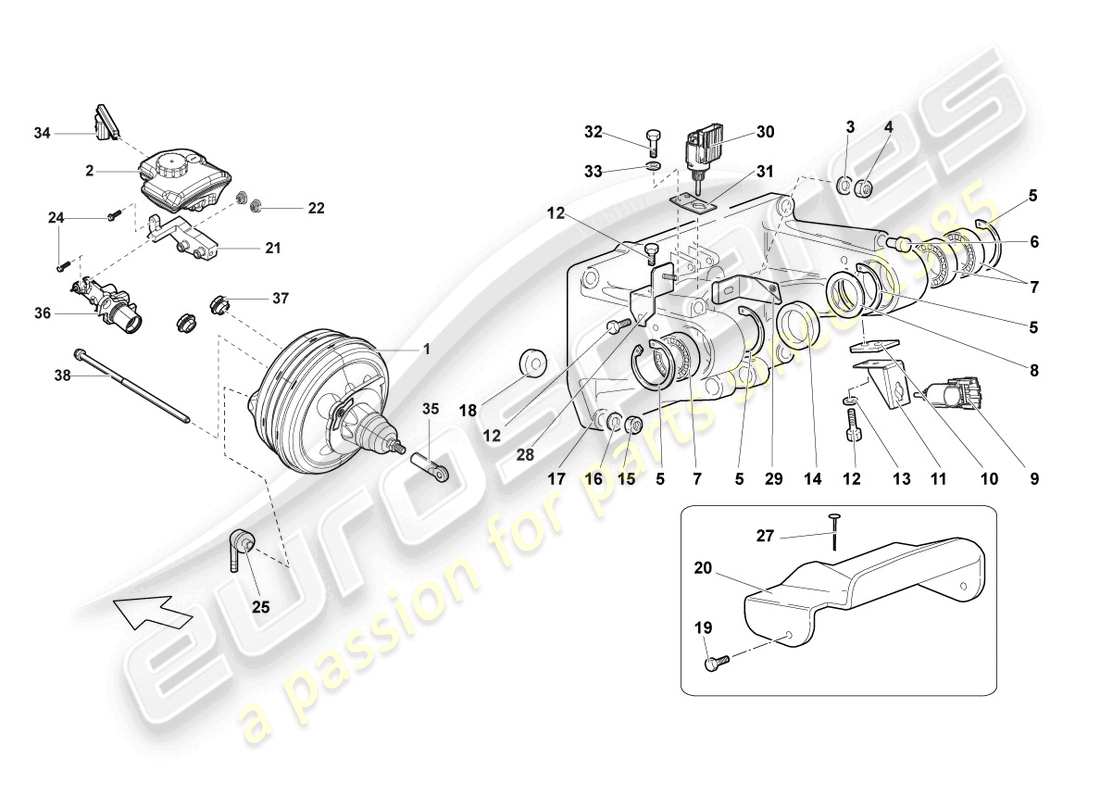

611.03.00 - BREMSSERVO
Lamborghini LP670-4 SV (2010) BRAKE SERVO Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 002
MPN: 3D0611301B
RESERVOIR FÜR BREMSFLÜSSIGKEIT
aus £55,17
aus £55,17
# 003
MPN: N90179103
Scheibe
8,2X18X3
aus £0,98
aus £0,98
Dieses Teil ersetzt die Teilenummer 008400801
# 004
MPN: N01118410
SECHSKANTMUTTER, SELBSTSICHEREND
M8
aus £0,47
aus £0,47
# 005
MPN: WHT002647
HALTERING
37X1,5
aus £2,24
aus £2,24
# 006
MPN: 410721381
STOPPUFFER
aus £51,54
aus £51,54
# 007
MPN: 410721196
MONTAGE
25X37X7
aus £28,54
aus £28,54
# 008
MPN: 414721245A
Scheibe
RHD (Fahrzeuge mit britischer Spezifikation)
aus £83,36
aus £83,36
# 008
MPN: WHT002632
Scheibe
LHD (Europa- und USA-Spezifikationsfahrzeuge)
aus £21,18
aus £21,18
# 009
MPN: 1K2945511
SCHALTER - BREMSLICHT
WARNUNG VERWENDEN SIE AUCH 410721633B- 410 721 633 B
aus £9,09
aus £9,09
# 010
MPN: 413721663A
Distanzring
aus £21,23
aus £21,23
# 011
MPN: 410721633E
HALTERUNG FÜR SCHALTER
WARNUNG VERWENDEN SIE AUCH 1K2945511- 1K2 945 511
aus £35,58
aus £35,58
# 012
MPN: N10650701
Innensechskantschraube
M6X12
aus £0,63
aus £0,63
Dieses Teil ersetzt die Teilenummer 008700644
# 013
MPN: N01152427
Scheibe
6,4X12,5X1,6
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 008400606
# 014
MPN: 410721648
Scheibe
FÜR LHD-VERSIONEN
aus £30,18
aus £30,18
# 015
MPN: N01118410
SECHSKANTMUTTER, SELBSTSICHEREND
M8
aus £0,47
aus £0,47
# 016
MPN: N90179103
Scheibe
8,2X18X3
aus £0,98
aus £0,98
Dieses Teil ersetzt die Teilenummer 008400801
# 017
MPN: 413721117A
HALTERUNG FÜR PEDAL-CLUSTER
LHD (Europa- und USA-Spezifikationsfahrzeuge)
aus £394,43
aus £394,43
# 017
MPN: 414721117
HALTERUNG FÜR PEDAL-CLUSTER
RHD (Fahrzeuge mit britischer Spezifikation)
aus £387,45
aus £387,45
# 018
MPN: 410721134A
Distanzrohr
aus £135,75
aus £135,75
# 019
MPN: N10650701
Innensechskantschraube
LHD (Europa- und USA-Spezifikationsfahrzeuge)
aus £0,63
aus £0,63
Dieses Teil ersetzt die Teilenummer 008700644
# 020
MPN: 413864777
ABDECKUNG
LHD (Europa- und USA-Spezifikationsfahrzeuge)
aus £38,19
aus £38,19
# 020
MPN: 413864777A
ABDECKUNG
Linkslenker
aus £40,16
aus £40,16
# 020
MPN: 414864778
ABDECKUNG
RHD (Fahrzeuge mit britischer Spezifikation)
aus £95,98
aus £95,98
# 021
MPN: 400611329A
Halterung
aus £179,85
aus £179,85
# 022
MPN: 4A0611817A
BUNGS
11/24
aus £2,95
aus £2,95
# 025
MPN: 400616807
RÜCKSCHLAGVENTIL
aus £9,09
aus £9,09
# 027
MPN: N91153701
POPNIET
RHD (Fahrzeuge mit britischer Spezifikation)
aus £0,53
aus £0,53
# 028
MPN: 414959507
Halterung
RHD (Fahrzeuge mit britischer Spezifikation)
aus £39,47
aus £39,47
# 029
MPN: 414959497
Halterung
RHD (Fahrzeuge mit britischer Spezifikation)
aus £42,20
aus £42,20
# 032
-
OVALE INNENSECHSKANTSCHRAUBE MIT SECHSKANTANTRIEB
# 033
-
Scheibe
# 034
MPN: 8E0611377
KONTAKTE
aus £17,47
aus £17,47
# 035
MPN: 401721339
AUFHÄNGEÖSE
LHD (Europa- und USA-Spezifikationsfahrzeuge)
aus £61,82
aus £61,82
# 035
MPN: 402721339
AUFHÄNGEÖSE
RHD (Fahrzeuge mit britischer Spezifikation)
aus £65,15
aus £65,15
# 036
MPN: 3D0611021
TANDEM-HAUPTBREMSZYLINDER
aus £364,02
aus £364,02
# 037
MPN: WHT000428
SICHERUNGSMUTTER
M16X1
aus £7,45
aus £7,45
# 038
MPN: N90950502
12-POINT KOPFBOLZE
M8X205X125
aus £4,41
aus £4,41
