16.02.00 - GENERATOR

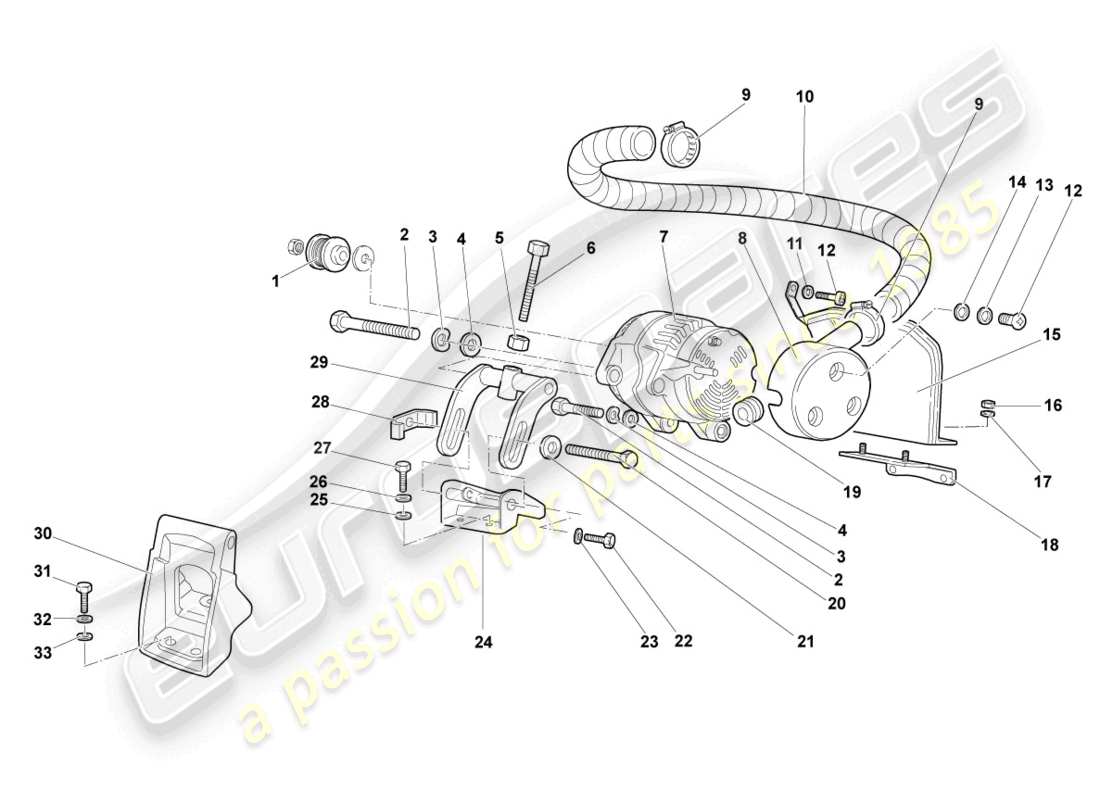

Lamborghini Murcielago Coupe (2002) ALTERNATOR Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 07M903165
ROLLE
aus £316,47
aus £316,47
# 002
MPN: 008100871
SECHSKANTSCHRAUBE
M8X95
aus £2,61
aus £2,61
# 003
MPN: WHT001397
FEDERRING
8,1X12,7X0,4
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 008410820
# 004
MPN: WHT000771
FEDERRING
15X8,4X0,5
aus £0,82
aus £0,82
Dieses Teil ersetzt die Teilenummer 008410810
# 005
MPN: 008200812
SECHSKANTMUTTER
BIS ZU FIN 5LA01544-M8
aus £8,39
aus £8,39
# 006
MPN: 008100879
SECHSKANTSCHRAUBE
BIS ZU FIN 5LA01544-M8X70
aus £18,90
aus £18,90
# 007
MPN: 07M903015
GENERATOR
aus £1.559,82
aus £1.559,82
# 008
MPN: 410903421
LUFTFÜHRER
aus £109,62
aus £109,62
# 009
MPN: N0245022
KLEMME
A-32-50X13X0,5
aus £3,38
aus £3,38
Dieses Teil ersetzt die Teilenummer 008833802
# 010
MPN: 07M903667
Schlauch
aus £267,18
aus £267,18
# 011
MPN: 008410805
Scheibe
8,4X15X0,8
Ersetzung
Ersetzung
# 012
MPN: N10353501
PLATTENSCHRAUBE MIT SECHSKANT-INNENSECHSKANT
3,5X22
aus £0,54
aus £0,54
# 013
MPN: WHT003051
Scheibe
aus £0,53
aus £0,53
# 014
MPN: 008400304
Scheibe
3,7X11X1
aus £0,53
aus £0,53
# 015
MPN: 07M103653
Hitzeschild
aus £449,62
aus £449,62
# 016
MPN: 008200614
SECHSECKIGE KRAGENMUTTER
M6
Ersetzung
Ersetzung
# 017
MPN: 008400630
Scheibe
6,5X18X2
aus £0,53
aus £0,53
# 018
MPN: 07M903103
Halterung
aus £33,04
aus £33,04
# 019
MPN: 400422095
TÜLLE
18X25X3
aus £29,53
aus £29,53
# 020
MPN: 008100813
SECHSKANTSCHRAUBE
BIS ZU VIN 5LA01544-M8X1,25X70
aus £0,72
aus £0,72
# 021
MPN: N90179103
Scheibe
BIS ZU VIN 5LA01544-8,2X18X3
aus £1,06
aus £1,06
Dieses Teil ersetzt die Teilenummer 008400801
# 022
MPN: 008100840
SECHSKANTSCHRAUBE
BIS ZU VIN 5LA01544-M8X1,25X18
aus £0,54
aus £0,54
# 023
MPN: 008400816
Scheibe
BIS ZU FIN 5LA01544-8,4X14X1,5
Ersetzung
Ersetzung
# 024
MPN: 0016009583
Halterung
BIS ZU VIN 5LA01544
aus £273,23
aus £273,23
# 025
MPN: WHT000771
FEDERRING
BIS ZU FIN 5LA01544-15X8,4X0,5
aus £0,78
aus £0,78
Dieses Teil ersetzt die Teilenummer 008410810
# 026
MPN: 008400827
Scheibe
BIS ZU FIN 5LA01544-8,4X17X1,6
aus £0,53
aus £0,53
# 027
MPN: 008700879
Innensechskantschraube
BIS ZU FIN 5LA01544-M8X20
aus £1,06
aus £1,06
# 028
MPN: 0016004071
SPANNSTÜCK
BIS ZU VIN 5LA01544
aus £66,24
aus £66,24
# 029
MPN: 0016004037
Halterung
BIS ZU VIN 5LA01544
aus £304,36
aus £304,36
# 030
-
Halterung
# 031
-
Innensechskantschraube
# 032
-
Scheibe
# 033
-
FEDERRING
