13.01.00 - ANSAUGSYSTEM

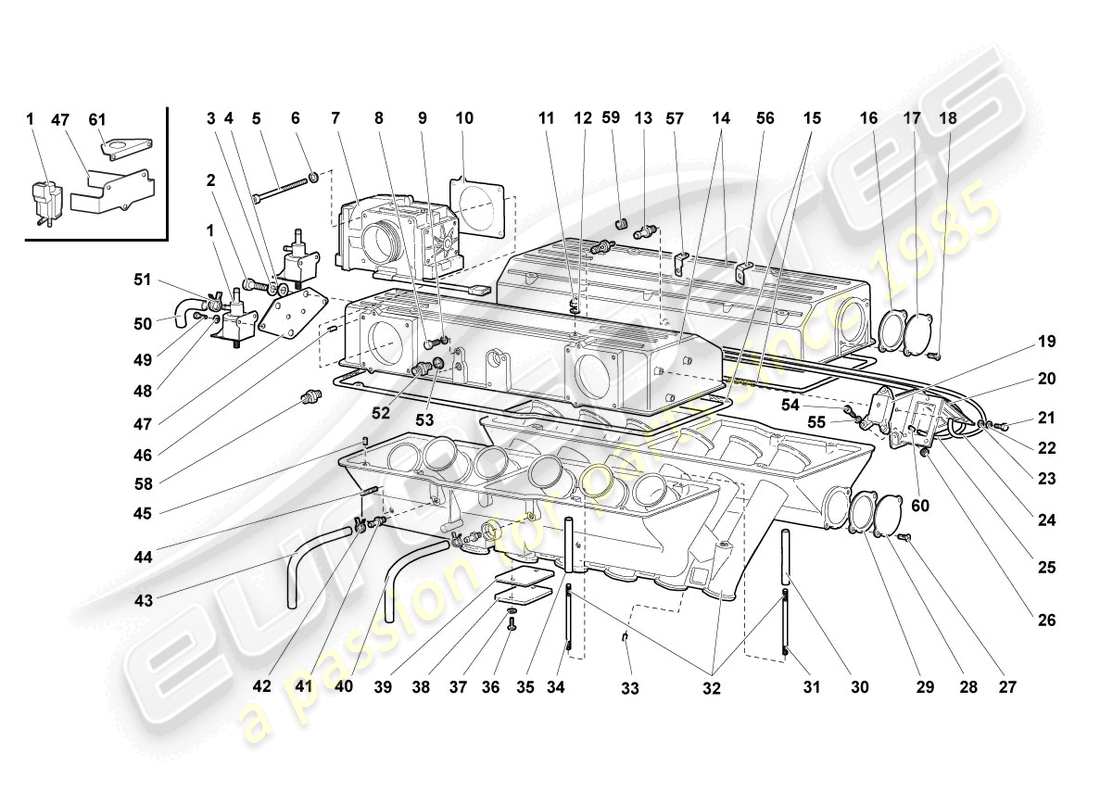

Lamborghini Murcielago Coupe (2003) INTAKE SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 07M906283
MAGNETVENTIL
aus £42,85
aus £42,85
# 002
MPN: N01020717
SECHSKANTSCHRAUBE
M5X12
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 008100504
# 003
MPN: WHT000769A
FEDERRING
aus £0,59
aus £0,59
Dieses Teil ersetzt die Teilenummer 008410502
# 004
MPN: WHT001187
Scheibe
5,3X10X1
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 008400502
# 005
MPN: 008700651
RUND HD. SCHRAUBEN
M6X70
aus £1,34
aus £1,34
# 006
MPN: WHT001197A
Scheibe
12X6,4X0,5
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer WHT001197
# 007
MPN: 07L133063A
DROSSELKLAPPENSTEUERELEMENT
aus £1.677,41
aus £1.677,41
Dieses Teil ersetzt die Teilenummer 0013000325
# 008
MPN: 008100839
SECHSKANTSCHRAUBE
M8X10
Ersetzung
Ersetzung
# 009
MPN: 008400802
Scheibe
8,4X16X1,5
aus £1,03
aus £1,03
# 010
MPN: 07M133074
SIEGEL
aus £27,81
aus £27,81
# 012
MPN: WHT001514
Scheibe
8,4X15
aus £15,09
aus £15,09
Dieses Teil ersetzt die Teilenummer 008410805
# 013
MPN: 07M919529
TEMPERATURSENSOR
aus £173,36
aus £173,36
# 014
MPN: 0013009642
Ansaugkrümmer – oberer Teil
aus £1.236,44
aus £1.236,44
# 015
MPN: 07M129717A
SIEGEL
aus £89,06
aus £89,06
# 016
MPN: 07M133155
SIEGEL
aus £29,14
aus £29,14
# 017
MPN: 07M133684
Endkappe
aus £44,10
aus £44,10
# 018
MPN: WHT003091
Senkkopfschraube
M6X16
aus £0,59
aus £0,59
# 019
MPN: 07M919529A
DRUCKSENSOR
aus £267,18
aus £267,18
# 020
MPN: 07M919327
Halterung
aus £38,78
aus £38,78
# 021
MPN: N01020717
SECHSKANTSCHRAUBE
M5X12
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 008100504
# 022
MPN: WHT001187
Scheibe
5,3X10X1
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 008400502
# 023
MPN: WHT000769A
FEDERRING
aus £0,59
aus £0,59
Dieses Teil ersetzt die Teilenummer 008410502
# 024
MPN: 07M133644
VERBINDUNGSSCHLAUCH
aus £76,26
aus £76,26
# 025
MPN: 07M133643
VERBINDUNGSSCHLAUCH
aus £113,27
aus £113,27
# 026
MPN: 0062001396
GUMMIBUSCH
M3X0,5
aus £1,37
aus £1,37
# 027
MPN: 008700536
RUND HD. SCHRAUBEN
M5X16
aus £0,58
aus £0,58
# 028
MPN: 07M133211
Endkappe
aus £39,78
aus £39,78
# 029
MPN: 07M133026
SIEGEL
aus £42,37
aus £42,37
# 030
MPN: 07M129734
DISTANZSTÜCK
aus £20,54
aus £20,54
# 031
MPN: 008300832
GEWINDESTIFT
M8X90
aus £7,45
aus £7,45
# 032
MPN: 490147001
Ansaugkrümmer – Unterteil
aus £4.323,22
aus £4.323,22
# 033
MPN: 001122089
Dübelstift
aus £10,57
aus £10,57
# 034
MPN: 008300896
GEWINDESTIFT
M8X100
aus £16,30
aus £16,30
# 035
MPN: 07M129734A
DISTANZSTÜCK
aus £20,54
aus £20,54
# 036
MPN: 008700408
Innensechskantschraube mit Innensechskant (Kombination)
M4X10
aus £0,51
aus £0,51
# 037
MPN: 008410405
Scheibe
aus £0,51
aus £0,51
# 038
MPN: 07M133100
Endkappe
aus £38,65
aus £38,65
# 039
MPN: 07M133075
SIEGEL
aus £22,91
aus £22,91
# 040
MPN: 07M131611A
UNTERDRUCKSCHLAUCH
LINKS
aus £74,45
aus £74,45
# 040
MPN: 07M131612A
UNTERDRUCKSCHLAUCH
RECHTS
aus £74,45
aus £74,45
# 041
MPN: 07L115707
ANSCHLUSSVERBINDER
aus £39,35
aus £39,35
# 042
MPN: 400127217
KLEMME
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 008830128
# 043
MPN: 07M131849
UNTERDRUCKSCHLAUCH
RECHTS
aus £74,45
aus £74,45
# 043
MPN: 07M131850
UNTERDRUCKSCHLAUCH
LINKS
aus £74,45
aus £74,45
# 044
MPN: 008300645
GEWINDESTIFT
M6X10
aus £6,91
aus £6,91
# 045
MPN: 07M133615
Dübelstift
6X12
aus £5,28
aus £5,28
# 046
MPN: 008840601
GEWINDEEINSATZ
M6X9,6
aus £1,58
aus £1,58
# 047
MPN: 0013008498
Halterung
aus £17,99
aus £17,99
# 048
MPN: 008410402
Scheibe
4,3X7,3X0,9
Ersetzung
Ersetzung
# 049
MPN: 008100401
SECHSKANTSCHRAUBE
M4X10
aus £0,53
aus £0,53
# 050
MPN: 0013010179
UNTERDRUCKSCHLAUCH
aus £80,50
aus £80,50
# 050
MPN: 07M131847
UNTERDRUCKSCHLAUCH
BLAU
aus £74,45
aus £74,45
# 051
MPN: 400251189E
KLEMME
aus £8,73
aus £8,73
Dieses Teil ersetzt die Teilenummer 008831528
# 052
MPN: 07M133119
ROHRVERBINDUNG
aus £41,85
aus £41,85
Dieses Teil ersetzt die Teilenummer 001330882
# 053
MPN: N0138481
DICHTUNGSRING
16X22
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 008401621
# 054
MPN: 008700351
SECHSKANTSCHRAUBE
M3X25
aus £0,52
aus £0,52
# 055
MPN: 008400304
Scheibe
3,7X11X1
aus £0,52
aus £0,52
# 056
-
SICHERUNGSPLATTE
# 057
-
Halterung
# 058
-
Verbindungsstück
# 059
-
BUNGS
# 060
MPN: 001329319
REDUZIERSTÜCK
aus £0,73
aus £0,73
# 061
-
Halterung
