103.06.00 - KURBELGEHÄUSE

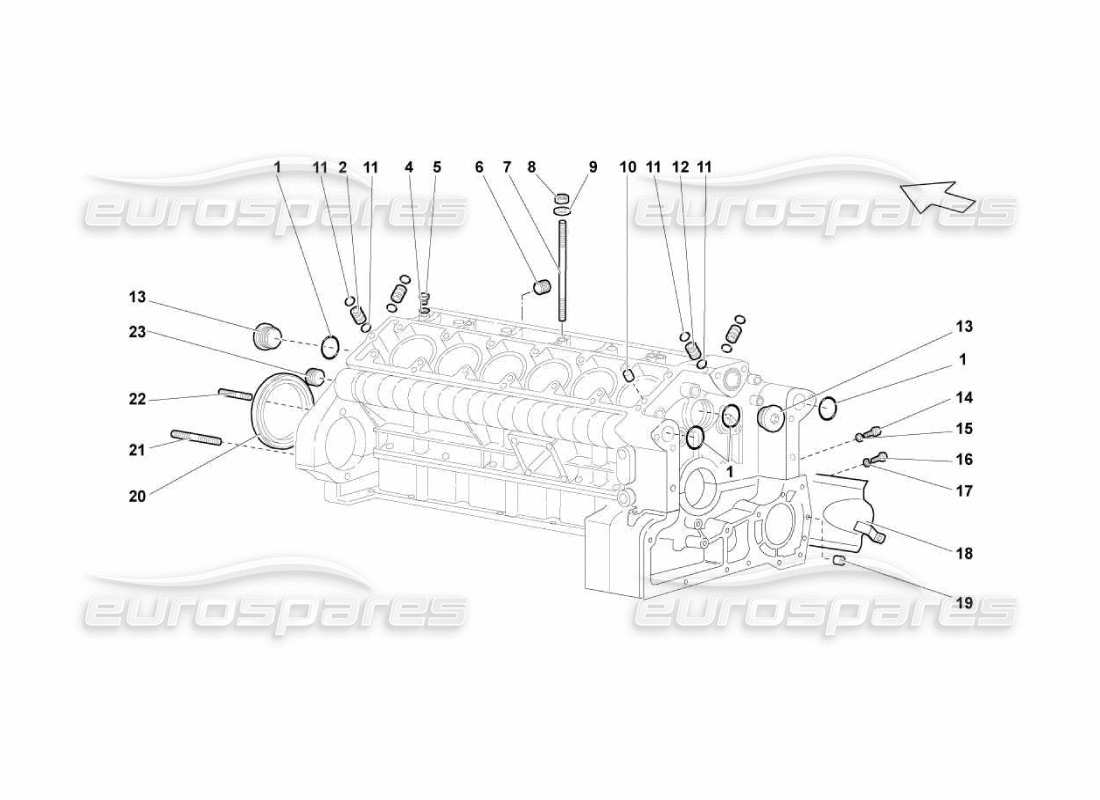

Lamborghini Murcielago LP670 Crankcase Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: WHT002159
DICHTUNGSRING
aus £5,37
aus £5,37
# 002
MPN: 07M103396
DÜBEL
aus £60,88
aus £60,88
# 004
MPN: N138492
Scheibe
# 005
MPN: N160276
Stecker
# 006
MPN: 07M103545
Stecker
aus £1,85
aus £1,85
# 007
MPN: WHT001691
Stehbolzen M8X210
aus £9,56
aus £9,56
# 008
MPN: N1118410
NUT M8
# 009
MPN: N90179103
Scheibe 18X8,4X2,5
aus £1,01
aus £1,01
Dieses Teil ersetzt die Teilenummer 008400801
# 010
MPN: WHT003077
DÜBEL
aus £4,67
aus £4,67
# 011
MPN: WHT003057
DICHTUNGSRING
aus £0,82
aus £0,82
# 012
MPN: 07M103139
DÜBEL
aus £20,67
aus £20,67
# 013
MPN: 07M103485A
Stecker
aus £87,32
aus £87,32
# 014
MPN: N10650701
SCHRAUBE M6X12
aus £0,63
aus £0,63
Dieses Teil ersetzt die Teilenummer 008700644
# 015
MPN: WHT003041
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 008400609 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: N91143901
SCHRAUBE M8X16
aus £1,98
aus £1,98
# 017
MPN: WHT000771
Scheibe
aus £0,82
aus £0,82
Dieses Teil ersetzt die Teilenummer 008410810
# 018
MPN: 07M103750
SCHUTZ
aus £178,33
aus £178,33
# 019
MPN: WHT003098
DÜBEL
aus £18,03
aus £18,03
# 020
MPN: 07M103089
DICHTUNGSRING 100X120X12
aus £134,88
aus £134,88
# 021
MPN: WHT003027
Stehbolzen M8X35
aus £5,58
aus £5,58
Dieses Teil ersetzt die Teilenummer 008300808
# 022
MPN: WHT003028
Stehbolzen M8X25
aus £12,54
aus £12,54
# 023
MPN: 07M103801B
Stecker
aus £85,78
aus £85,78
