117.01.00 - Ölsystemkühler

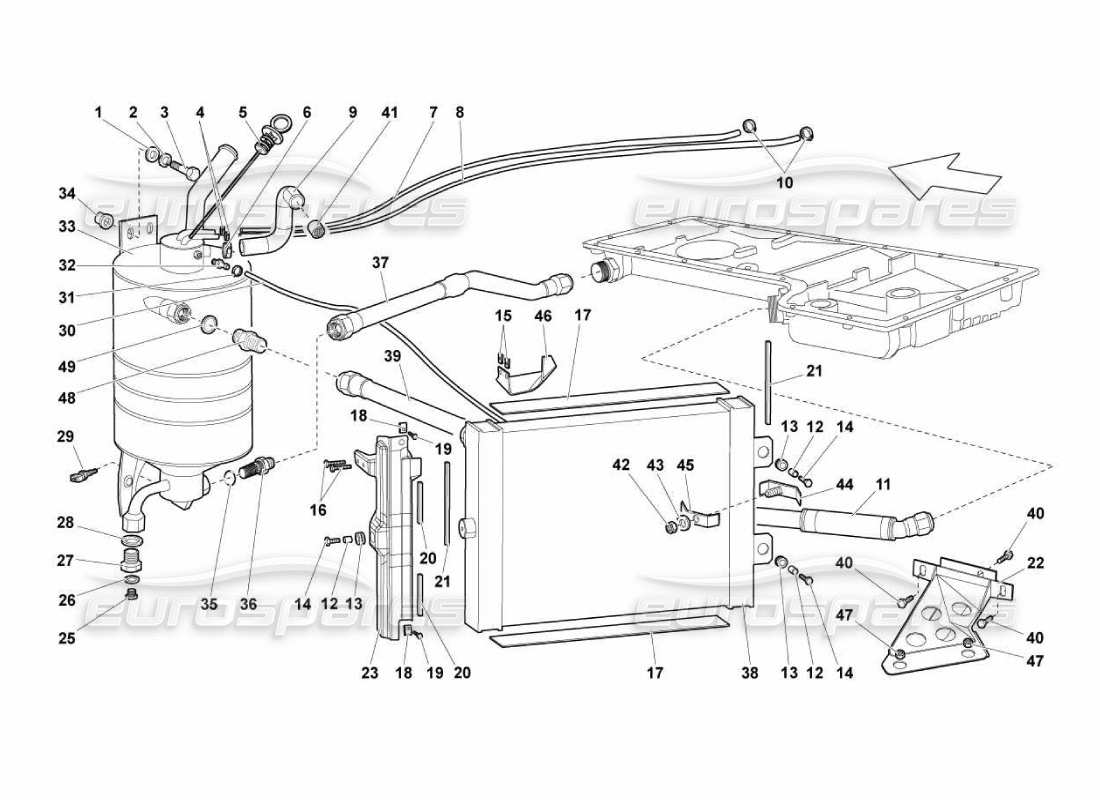

Lamborghini Murcielago LP670 Oil System Radiator Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: N10510291
Scheibe
# 002
MPN: N10510292
Scheibe
# 003
MPN: N10510293
SCHRAUBE M8X25
# 004
MPN: N10510294
KLEMME
# 005
MPN: 07M115311D
Stecker
aus £611,09
aus £611,09
# 006
MPN: N10510296
KLEMME
# 007
MPN: 07M115278F
ROHR (LINKER ZYLINDER
aus £21,80
aus £21,80
# 008
MPN: 07M115278E
ROHR (RECHTER ZYLINDER
aus £27,46
aus £27,46
# 009
MPN: 07M115657
ROHR
aus £89,49
aus £89,49
# 010
MPN: 400251189E
KLEMME
aus £8,73
aus £8,73
Dieses Teil ersetzt die Teilenummer 008831528
# 011
MPN: 07M117413B
ROHR
aus £836,98
aus £836,98
# 012
MPN: 400121129A
BUCHSE
aus £9,38
aus £9,38
# 013
MPN: 07L121585
FAIRLEAD
aus £11,46
aus £11,46
# 014
MPN: N10510304
SCHRAUBE M6X20
# 015
MPN: N10510305
CLIP
# 016
MPN: N10510306
SCHRAUBEN
# 017
MPN: 07M117025
Dichtung
aus £7,18
aus £7,18
# 018
MPN: N10510308
CLIP
# 019
MPN: N10510309
SCHRAUBE M6X16
# 020
MPN: 410853669
Dichtung
aus £5,50
aus £5,50
# 021
MPN: 07M117070
Dichtung
aus £6,79
aus £6,79
# 022
MPN: 410117095A
Halterung
aus £358,83
aus £358,83
# 023
MPN: 410853343
Halterung
aus £365,75
aus £365,75
# 025
MPN: N10510314
Stecker
# 026
MPN: N10510315
Scheibe
# 027
MPN: 07M115707A
VERBINDER
aus £76,61
aus £76,61
# 028
MPN: WHT003050
Scheibe
aus £4,12
aus £4,12
# 029
MPN: 07L919501A
CA.0005430.C TEMPERATURSENSOR
aus £116,28
aus £116,28
Dieses Teil ersetzt die Teilenummer 002024394 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 07M115655
ROHR
aus £93,38
aus £93,38
# 031
MPN: N91054301
KLEMME
aus £3,63
aus £3,63
# 032
MPN: 07M115458
VERBINDER
aus £31,47
aus £31,47
# 033
MPN: 07M115373
ÖLTANK
aus £725,22
aus £725,22
# 034
MPN: 410814939
BUCHSE
aus £5,07
aus £5,07
# 035
MPN: WHT003309
Scheibe
aus £18,55
aus £18,55
# 036
MPN: 07M115157
VERBINDER
aus £418,49
aus £418,49
# 037
MPN: 07M115688A
ROHR
aus £365,23
aus £365,23
# 038
MPN: 07M117021A
ÖLKÜHLER
aus £1.371,98
aus £1.371,98
# 039
MPN: 07M115689A
ROHR
aus £301,98
aus £301,98
# 040
MPN: N10005207
SCHRAUBE M8X18
aus £4,67
aus £4,67
# 041
MPN: 07L129793
FLAMMENFALLE
aus £70,39
aus £70,39
# 042
MPN: N1118312
NUT M6
# 043
MPN: WHT003407
Scheibe
aus £0,54
aus £0,54
# 044
MPN: 07M115633A
Halterung
aus £17,64
aus £17,64
# 045
MPN: 07M115634A
Halterung
aus £15,31
aus £15,31
# 046
MPN: 410853595
Halterung
aus £46,18
aus £46,18
# 047
MPN: WHT003112
NUSS
aus £0,53
aus £0,53
# 048
MPN: 400115707
VERBINDER
aus £11,40
aus £11,40
# 049
MPN: WHT000674
Scheibe
aus £1,79
aus £1,79
