121.04.00 - Wasserkühlsystem

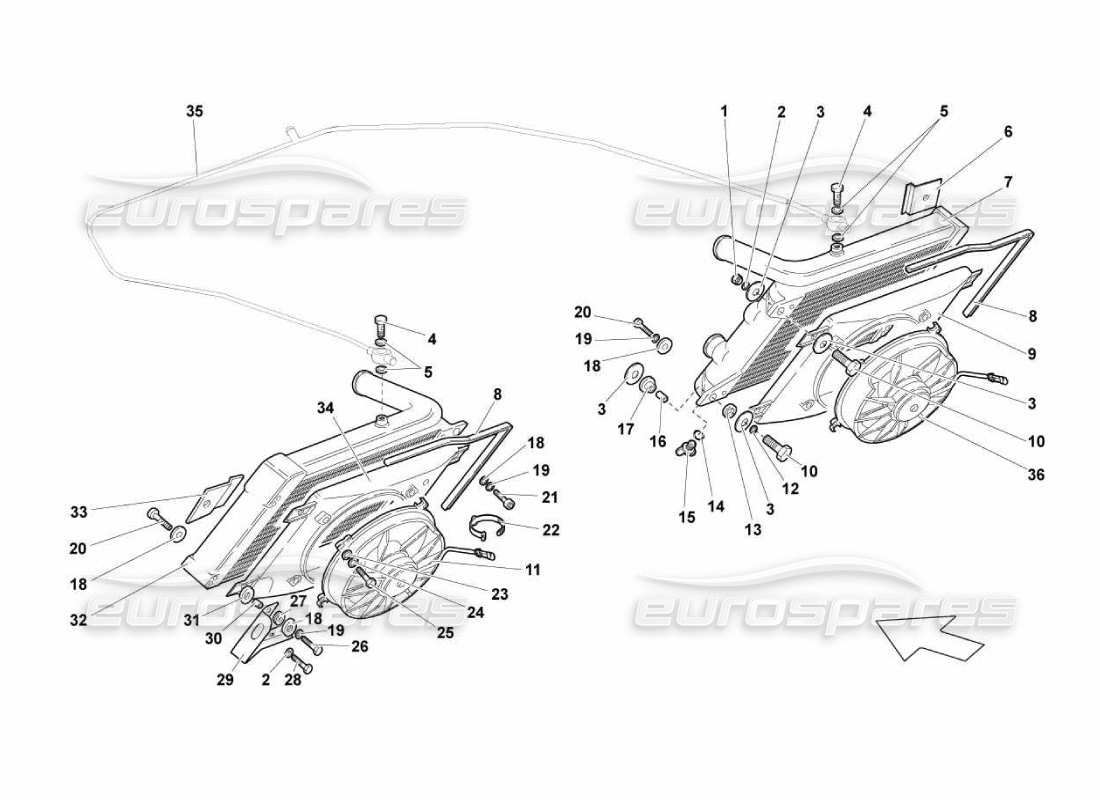

Lamborghini Murcielago LP670 Water Cooling System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: N1118410
NUT M8
# 002
MPN: N90179103
Scheibe 18X8,4X2,5
aus £1,09
aus £1,09
Dieses Teil ersetzt die Teilenummer 008400801
# 003
MPN: WHT001942
Scheibe
aus £2,11
aus £2,11
# 004
MPN: N1034518
SCHRAUBE M8X45
# 005
MPN: N138302
Scheibe
aus £1,59
aus £1,59
# 006
MPN: 410121235
Halterung
aus £4,14
aus £4,14
# 007
MPN: 410121252B
RH VOLLSTÄNDIGES WASSER
aus £3.576,21
aus £3.576,21
# 008
MPN: 410121539
Dichtung
aus £36,46
aus £36,46
# 009
MPN: 410121334A
RECHTER FÖRDERER
aus £554,10
aus £554,10
# 010
MPN: N1034518
SCHRAUBE M8X45
# 011
MPN: 07L959465D
ELEKTROLÜFTER
aus £333,19
aus £333,19
# 012
MPN: N152785
Scheibe
# 013
MPN: WHT001189
GUMMIBUCHSE
aus £3,96
aus £3,96
Dieses Teil ersetzt die Teilenummer 001707163
# 014
MPN: WHT003058
DICHTUNGSRING
aus £1,28
aus £1,28
Dieses Teil ersetzt die Teilenummer 008600901 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 410121299
Stecker
aus £146,11
aus £146,11
# 016
MPN: 400121277
BUCHSE
aus £6,55
aus £6,55
# 017
MPN: 400121268
GUMMIBUCHSE
aus £7,29
aus £7,29
# 018
MPN: WHT002961
Scheibe
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 008400607
# 019
MPN: WHT002963
Scheibe
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 008410611, die wir auf Lager haben
# 020
MPN: N10546402
SCHRAUBE M6X16
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 008700614
# 021
MPN: N10650701
SCHRAUBE M6X12
aus £0,64
aus £0,64
Dieses Teil ersetzt die Teilenummer 008700644
# 022
MPN: N206026
KLEMME
# 023
MPN: WHT003040
Scheibe
aus £4,75
aus £4,75
# 024
MPN: WHT000769A
Scheibe
aus £0,59
aus £0,59
Dieses Teil ersetzt die Teilenummer 008410502
# 025
MPN: N10430103
SCHRAUBE M5X16
aus £0,49
aus £0,49
# 026
MPN: N91051101
SCHRAUBE M6X30
aus £1,05
aus £1,05
# 027
MPN: 07L121585
GUMMIBUCHSE
aus £11,91
aus £11,91
# 028
MPN: N10536103
SCHRAUBE M8X16
aus £0,73
aus £0,73
# 029
MPN: 410813686
Linke Halterung
aus £83,83
aus £83,83
# 029
MPN: 410813686
RECHTE HALTERUNG
aus £83,83
aus £83,83
# 030
MPN: 400121129
BUCHSE
aus £9,94
aus £9,94
# 031
MPN: N154045
Scheibe
# 032
MPN: 410121253B
LH VOLLSTÄNDIGES WASSER
aus £3.576,21
aus £3.576,21
# 033
MPN: 410121214
Halterung
aus £7,89
aus £7,89
# 034
MPN: 410121333A
LINKER FÖRDERER
aus £530,11
aus £530,11
Dieses Teil ersetzt die Teilenummer 410121333 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
-
ROHR (SIEHE TABELLE - 2)
# 036
MPN: 07L959465D
ELEKTROLÜFTER
aus £333,19
aus £333,19
