201.01.00 - Tank - Implantationen

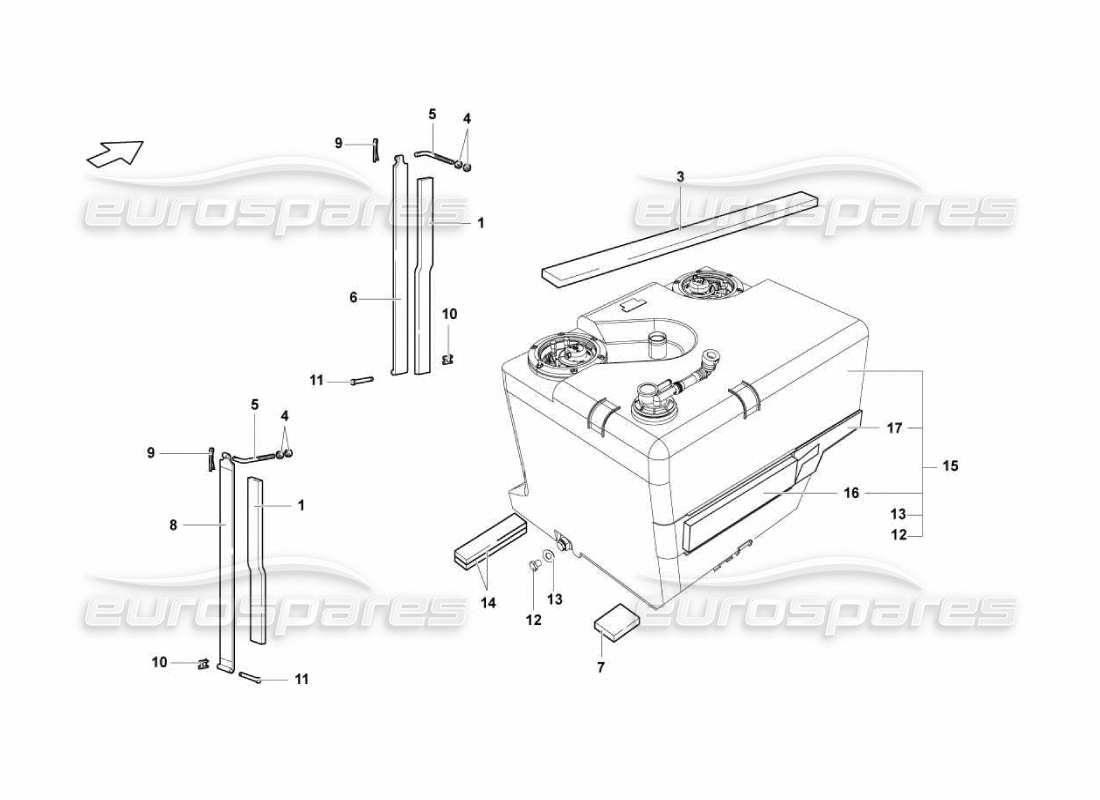

Lamborghini Murcielago LP670 Tank - Implantations Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 410201644
SCHUTZ
aus £10,59
aus £10,59
# 003
MPN: 410201644
SCHUTZ
aus £10,59
aus £10,59
# 004
MPN: N1100845
NUT M8X1,25X8
# 005
MPN: 410201652A
SPURSTANGE
aus £31,26
aus £31,26
# 006
MPN: 410201639A
KLEMME
aus £51,12
aus £51,12
# 007
MPN: 410201643
SCHUTZ
aus £4,67
aus £4,67
# 008
MPN: 410201639A
KLEMME
aus £51,12
aus £51,12
# 009
MPN: N125291
SPLIT PIN
# 010
MPN: N126453
CLIP
# 011
MPN: 410201750
TAGEBUCH
aus £15,92
aus £15,92
# 012
MPN: 410201254
Stecker
aus £24,65
aus £24,65
# 013
MPN: WHT003362
Dichtung
aus £0,92
aus £0,92
# 014
MPN: 410201644
SCHUTZ
aus £10,59
aus £10,59
# 015
MPN: 410201075H
KRAFTSTOFFTANK (KOMPLETT)
aus £827,82
aus £827,82
# 016
MPN: 410201783
SCHUTZ
aus £14,84
aus £14,84
# 017
MPN: 417201537
SCHUTZ
aus £13,28
aus £13,28
