201.02.00 - Kraftstoffsystem

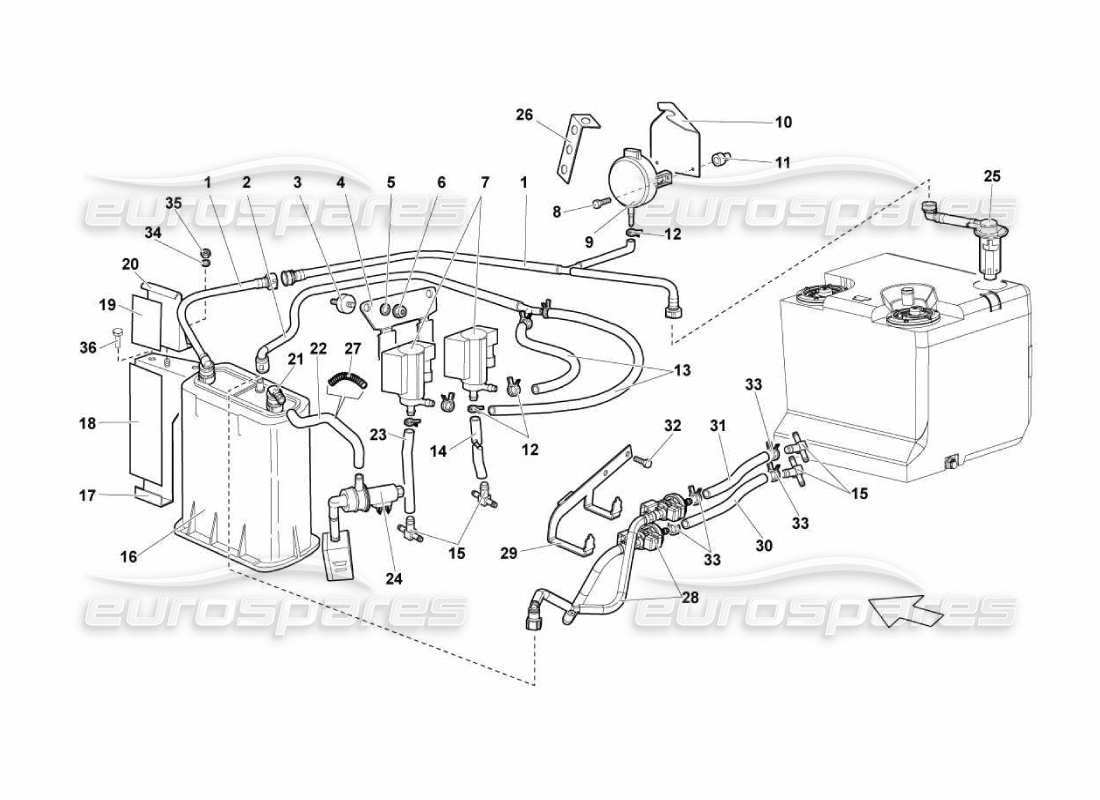

Lamborghini Murcielago LP670 Fuel System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 410201163
ROHR
aus £157,37
aus £157,37
# 002
-
Y-VERBINDER/BEHÄLTERROHR-BAUGRUPPE BIS MODELLJAHR 07)
# 003
-
FLEXIBLER SUPPORT (GÜLTIG BIS MODELLJAHR 07)
# 004
-
SUPPORT (GÜLTIG BIS MODELLJAHR 07)
# 005
-
Scheibe (GÜLTIG BIS MODELLJAHR 07)
# 006
-
MUTTER (GÜLTIG BIS MODELLJAHR 07)
# 007
-
MAGNETVENTIL (GÜLTIG BIS MODELLJAHR 07)
# 008
MPN: WHT001389
SCHRAUBE M3X0,5X16
aus £0,67
aus £0,67
# 009
MPN: 400906206C
SENSOR ZUR KONTROLLE DER VERDAMPFUNGSEMISSION
aus £1.206,18
aus £1.206,18
Dieses Teil ersetzt die Teilenummer 400906206B
# 010
MPN: 418906217
UNTERSTÜTZUNG
aus £30,14
aus £30,14
# 011
MPN: 400906310
PUFFER
aus £1,42
aus £1,42
# 012
-
KLEMME (GÜLTIG BIS MODELLJAHR 07)
# 013
-
ROHR (GÜLTIG BIS MODELLJAHR 07)
# 014
-
ROHR (GÜLTIG BIS MODELLJAHR 07)
# 015
MPN: 410133381B
VERBINDER
aus £10,94
aus £10,94
# 016
MPN: 400133563A
Dampffilter
Ersetzung
Ersetzung
# 017
MPN: 410201898A
UNTERSTÜTZUNG
aus £75,75
aus £75,75
# 018
MPN: 410201119
Dichtung
aus £1,41
aus £1,41
# 019
MPN: 410201309
Dichtung
aus £3,50
aus £3,50
# 020
MPN: 410201827A
UNTERSTÜTZUNG
aus £71,17
aus £71,17
# 021
MPN: 410133022A
VERBINDER
aus £27,41
aus £27,41
# 022
MPN: 410133739
ROHR
aus £40,34
aus £40,34
# 023
-
ROHR (GÜLTIG BIS MODELLJAHR 07)
# 024
MPN: 400906311
VERKABELUNGSBAUGRUPPE DES BEHÄLTERFILTERVENTILS
aus £58,45
aus £58,45
# 025
MPN: 410201521
SCHWIMMVENTIL
aus £435,78
aus £435,78
# 026
MPN: 410971789A
Halterung
aus £34,24
aus £34,24
# 027
MPN: 410133524
FRÜHLING
aus £39,82
aus £39,82
# 028
MPN: 410133366A
Y-ANSCHLUSS/BEHÄLTERROHR-BAUGRUPPE
aus £52,50
aus £52,50
# 029
MPN: 410906285C
UNTERSTÜTZUNG
aus £37,36
aus £37,36
# 030
MPN: 410133595B
ROHR
aus £201,90
aus £201,90
# 031
MPN: 410133606C
ROHR
aus £201,90
aus £201,90
# 032
MPN: N90833102
SCHRAUBE M6X10
aus £0,53
aus £0,53
# 033
MPN: N90686701
KLEMME
aus £1,21
aus £1,21
# 034
MPN: N1152427
Scheibe
# 035
MPN: N1118312
NUT M6
# 036
MPN: N10546402
SCHRAUBE M6X16
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 008700614
