863.05.00 - ABDECKUNG

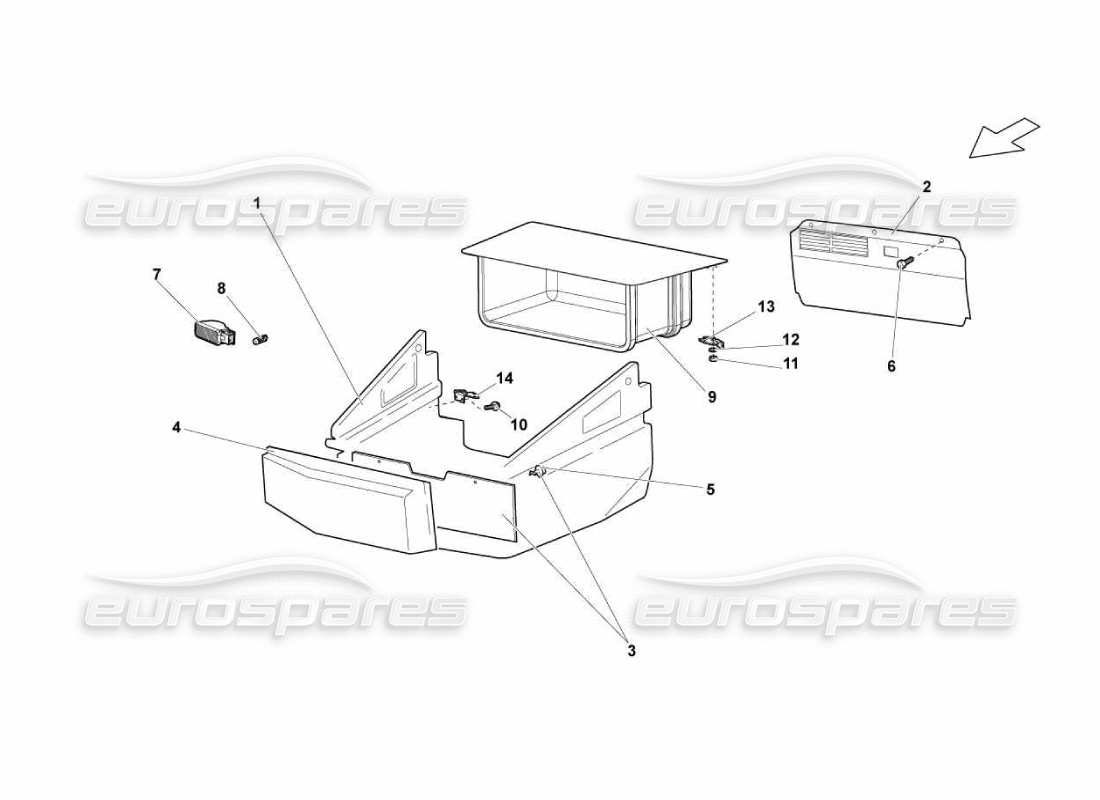

Lamborghini Murcielago LP670 Covering Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 429863469A
SCHLIESSEN
aus £468,64
aus £468,64
# 002
MPN: 414863362A
PANEL
verwende 414863362A
aus £396,61
aus £396,61
# 003
MPN: 410806547
PANEL
aus £104,62
aus £104,62
# 004
MPN: 429863469
SCHLIESSEN
aus £57,33
aus £57,33
# 005
MPN: 410803305
TAGEBUCH
aus £6,62
aus £6,62
# 006
MPN: N90842903
SCHRAUBE M6X12
aus £0,73
aus £0,73
# 007
MPN: 4B0947415A
GEPÄCKRAUM-LAMPE
aus £7,25
aus £7,25
# 008
MPN: N177532
LAMPE
# 009
-
SCHUBLADE (GÜLTIG FÜR DEN MARKT USA/KANADA)
# 010
-
SCHRAUBE M6X20 (GÜLTIG FÜR EINEN MARKT USA/KANADA)
# 011
-
NUT M5 (GÜLTIG FÜR EINEN MARKT USA/KANADA)
# 012
-
Scheibe (GÜLTIG FÜR DEN MARKT USA/KANADA)
# 013
-
LINKES SCHARNIER (GÜLTIG FÜR DEN MARKT USA/KANADA)
# 014
-
RECHTES SCHARNIER (GÜLTIG FÜR DEN MARKT USA/KANADA)
