915.01.00 - Elektrisches System

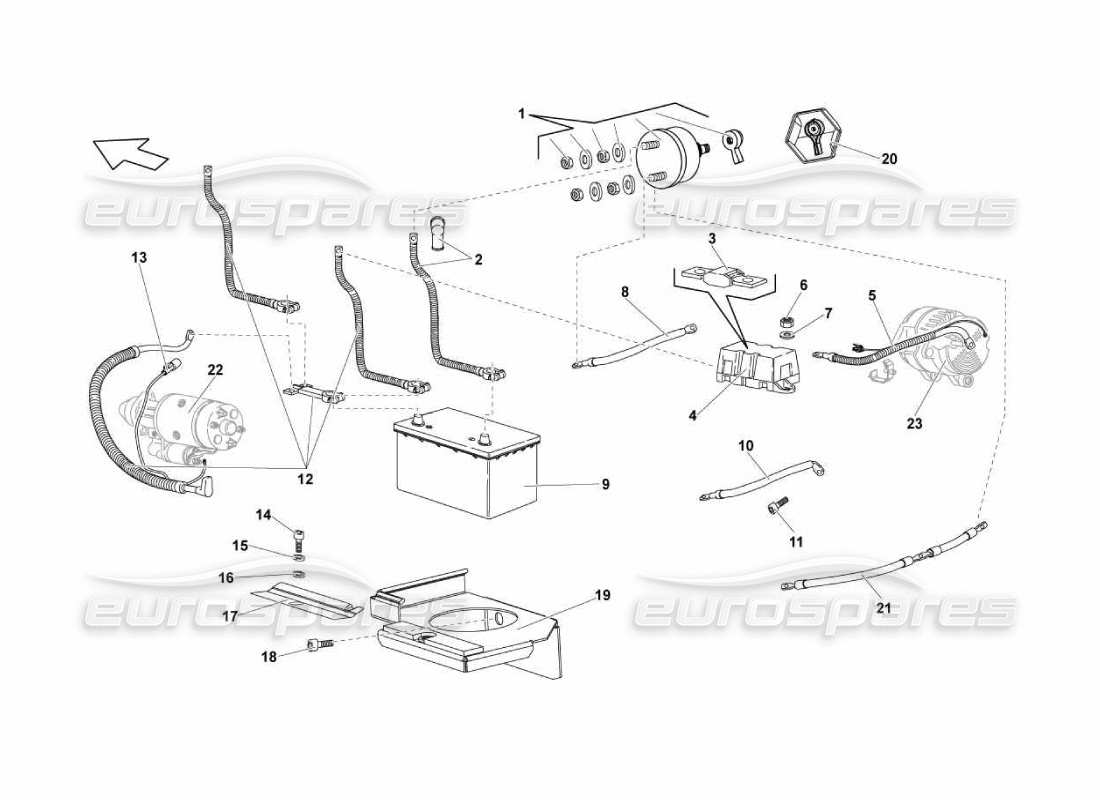

Lamborghini Murcielago LP670 Electrical System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 410915519
BATTERIE-ISOLATOR
aus £183,74
aus £183,74
# 002
MPN: 410971235D
KABEL (-) VON DER BATTERIE ZUM HAUPTBATTERIESCHALTER
aus £59,83
aus £59,83
# 003
MPN: 400937629
250A SICHERUNG
aus £10,12
aus £10,12
Dieses Teil ersetzt die Teilenummer 006137479
# 004
MPN: 4B3937505
MEGA-SICHERUNGSHALTERKASTEN
aus £13,98
aus £13,98
# 005
MPN: 410971134F
KABEL VOM LICHTMASCHINE ZUM SICHERUNGSANSCHLUSS
aus £114,14
aus £114,14
# 006
MPN: N211963
NUT M5
# 007
MPN: WHT001187
Scheibe 10X5.3X1
aus £0,56
aus £0,56
Dieses Teil ersetzt die Teilenummer 008400502
# 008
-
KABEL (-) VOM HAUPTBATTERIESCHALTER ZUM FAHRGESTELL (GÜLTIG BIS MODELLJAHR 08)
# 009
MPN: 7L0915105
Batterie
Ersetzung
Ersetzung
# 010
-
KABEL (-) VOM MOTOR ZUM FAHRGESTELL (GÜLTIG BIS MODELLJAHR 08)
# 011
MPN: N10049308
SCHRAUBE M8X20
aus £1,04
aus £1,04
# 012
MPN: 410971097A
KABEL
aus £157,81
aus £157,81
# 013
MPN: 410971347A
KABEL (+50) ANLASSERERREGUNG
aus £696,05
aus £696,05
# 014
MPN: N10285602
SCHRAUBE M6X25
aus £0,84
aus £0,84
# 015
MPN: WHT002962
Scheibe 14X8.4X1.5
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 008400816
# 016
MPN: WHT001397
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 008410820
# 017
MPN: 7L6915138A
Halterung
aus £2,57
aus £2,57
# 018
MPN: N10005207
SCHRAUBE M8X18
aus £4,67
aus £4,67
# 019
MPN: 410915517A
Halterung
aus £35,28
aus £35,28
# 020
-
KNOPF (FÜR LP640 ROADSTER-MODELL)
# 021
MPN: 410971237A
KABEL (-) BATTERIE-ISOLATOR – MOTOR – FAHRGESTELL
aus £44,10
aus £44,10
# 022
-
STARTER (SIEHE TABELLE 911.01.00 - SIEHE REF. 3)
# 023
-
LICHTMASCHINE (SIEHE TABELLE 903.01.00 - SIEHE REF. 7)
