015 - Servo und Vorderradbremsen

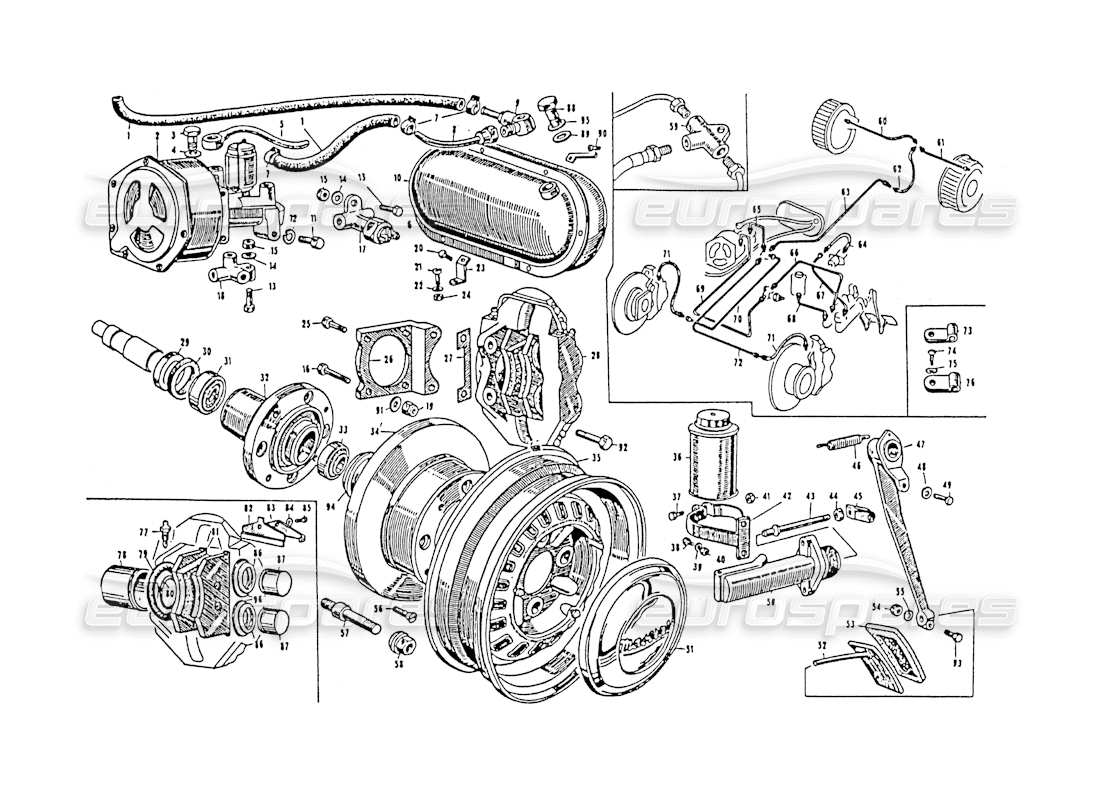

Maserati 3500 GT Servo and front Brakes Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: FT 76880
REPARATURSATZ FÜR VORDEREN BREMSSATTEL
aus £99,75
aus £99,75
# 001
MPN: MN/50941
Manicotto Ø 10X300 vom Vakuum-Saugsauger und vom Servofrequenz-Vakuum
# 002
MPN: 15170/48344
BREMSSERVO
# 003
MPN: VRN 46447
SCHRAUBEN
# 004
MPN: GN 46636
KURBELGARNITUR 16,5X26X1 FÜR DIE MONTAGESCHRAUBE AM BREMSSERVO
# 005
MPN: 15205/47393
Schlauch zum Anschluss an den Bremskraftverstärker für Zylinderanschluss
# 006
MPN: 15194/48343
Wasserkraft-Stoppschalter
# 007
MPN: FRN 37824
Übersetzen......
# 008
MPN: 15203/47378
SCHLAUCH AM BEHÄLTER FÜR VERBINDUNGSHÜLSE ZUM BREMSSERVO
# 009
MPN: 107-FC-58717
UNION
# 010
MPN: 15200/41334
Sarbatoio a Depressione Vacuum (Completo di Raccordo)
# 011
MPN: BN 46444
BOLZEN
# 012
MPN: RSN/33112
Scheibe
aus £1,72
aus £1,72
# 013
MPN: BNT/47396
BOLZEN
# 014
MPN: RSN/32690
Scheibe
# 015
MPN: DNT 47047
NUSS
# 016
MPN: 8N/48297
BOLZEN
# 017
MPN: 15188 46964
UNION
# 018
MPN: 15l86/48345
UNION
# 019
MPN: DN 48250
NUSS
# 020
MPN: BNT/47370
BOLZEN
aus £3,30
aus £3,30
Dieses Teil ersetzt die Teilenummer 47370
# 021
MPN: VN/50809
SCHRAUBEN
# 022
MPN: RSN/35345
Scheibe
# 023
MPN: 15230/47368
UNTERSTÜTZUNG
# 024
MPN: DN/35344
NUSS
# 025
MPN: BN 48246
BOLZEN
# 026
MPN: 101/7 - FA 52746
UNTERSTÜTZUNG
# 026
MPN: 101/7 - FA 52747
UNTERSTÜTZUNG
# 026
MPN: 101/7 FA 54319
UNTERSTÜTZUNG
# 026
MPN: 101/7-FA/54318
UNTERSTÜTZUNG
aus £168,00
aus £168,00
# 026
MPN: 14538/49430
UNTERSTÜTZUNG
# 026
MPN: 14538/50846
UNTERSTÜTZUNG
# 026
MPN: 14540/49431
UNTERSTÜTZUNG
# 026
MPN: 14540/50845
UNTERSTÜTZUNG
# 027
MPN: 14554/49514
PLATTE
# 028
MPN: 14541 49504
POMPA ASLONAMANTO FRENI A DISCO ANTERIORE DESTRO (COMPLESSIVO)
# 028
MPN: 1454349632
POMPA ASLONAMANTO FRENI A DISCO ANTERIORE SINISTRO (COMPLESSIVO)
# 029
MPN: 12219/48235
Scodallino parte
# 030
MPN: G N 48234
DICHTUNG ODER DICHTUNG
# 031
MPN: CSC/48233
Cuscinetto sul fuso e snodo (lato braccio porte leve)
# 032
MPN: 12212/48822
MOZZO PER RUOTA ANTERIORI PER RNONLAGQIO IRANI EINE DISCO
# 033
MPN: CSC 48232
CUSCINETTO SUL FUSO A SNODO (LATO ESTERNO)
# 034
MPN: 101 /9 FA 59303
LAMIERA PROTAZIONE DISCO ANTER. DESTRO CON RUOTA A DISCO 15
# 034
MPN: 101/7FA54320
VORDERE BREMSSCHEIBE SCHEIBENRAD 15
# 034
MPN: 101/9 FA-59304
Lamiera protazione disco anter, sinistro con ruota a disco 15
# 034
MPN: 14257-54247
Lamiera protazione disco anter. destro ruota disco 16
# 034
MPN: 14527-54249
LAMIERA PROTAZIONE DISCO ANTER. DESTRO RUOTA REGGI 16
# 034
MPN: 14528/49436
VORDERE BREMSSCHEIBE SCHEIBENRAD 16
# 034
MPN: 14528/49500
BREMSSCHEIBE MIT. HALTERRAD 16
# 034
MPN: 14528/62752
Vordere Bremsscheibe für Lenkrolle 15
# 034
MPN: 14529-54248
Lamiera protazione disco anter. Sinistro Ruota Disco 16
# 034
MPN: 14529-54250
LAMIERA PROTAZIONE DISCO ANTER. SINISTRO RUOTA REGGI 16
# 035
MPN: 101/9 5R-54996
Scheibenrad vorne und Plakate. 600X16
# 035
MPN: 13010/46413
VORDERES SCHEIBENRAD 16X500
# 035
MPN: 13010-54019
Scheibenrad vorne und Plakate. 600X15
# 036
MPN: 15010-48338
Bremsflüssigkeitsbehälter
# 037
MPN: VN/48340
SCHRAUBEN
# 039
MPN: RSN/32690
Scheibe
# 040
MPN: DNT 47047
NUSS
# 041
MPN: DN/48341
NUSS
# 042
MPN: 15016/48339
Schelle zur Befestigung des Bremsflüssigkeitsbehälters an der Karosserie
# 043
MPN: 15070/47353
Puntalino per comando idraulico freni
# 044
MPN: DN/47354
NUSS
# 045
MPN: 15082/50464
GABEL
# 046
MPN: 15352/50388
FRÜHLING
# 047
MPN: 15258/49313
Braccio per Pedale Freni (con levette)
# 048
MPN: RNT47075
Scheibe
Dieses Teil ersetzt die Teilenummer 47075
# 049
MPN: 15291 48081
PIVOT
# 050
MPN: 15030/48332
CILINDRA MAESTRO COMANDO FRENI 7/8
# 051
MPN: MH0047104
COPRIMOZZA PER RUOTA A DISCO
# 052
MPN: 15253/49316
KUPPLUNGSBREMSPEDALWELLE
# 053
MPN: 15279/48084
CALETTA COPRIPEDALE FRENI A FRIZIONE
# 054
MPN: DST 48038
NUSS
# 055
MPN: RAT/47078
Scheibe
# 056
MPN: VN/46441
SCHRAUBEN
# 057
MPN: 12228/46439
SÄULE ZUR BEFESTIGUNG DES VORDERRADS AN DEN NABEN
# 059
MPN: 15190/48347
UNION
# 060
MPN: 15210/46968
SCHLAUCH VOM DREI-WEGE-ANSCHLUSS ZUR HINTEREN BREMSE R
# 061
MPN: 15220/46967
SCHLAUCH VOM DREI-WEGE-ANSCHLUSS ZUR HINTEREN LINKEN BREMSE
# 062
MPN: 15198 48346
BIEGSAMES ROHR
# 063
MPN: 15158/46969
Schlauch vom Vierwegeanschluss zum Dreiwegeanschluss der Hinterradbremse
# 064
MPN: 15134/48336
Schlauch für Pumpe am Kupplungsträger
# 065
MPN: 15163/47152
SCHLAUCH VOM BREMSSERVO ZUM VIERWEGE-ANSCHLUSS
# 066
MPN: 15152/49623
ROHR VOM HAUPTZYLINDER ZUM DREIWEGE-ANSCHLUSSSTÜCK
# 067
MPN: 15136/49395
Verbindungsrohr Kupplungsgeberzylinder - Pumpenschlauch
# 068
MPN: 15150/48342
Schlauch vom Öltank zum Hauptbremszylinder
# 069
MPN: 15161/47153
Dreiwege-Anschlagschlauch am Eingang des Bremskraftverstärkers
# 070
MPN: 15154/46965
Vierwege-Verbindungsschlauch zum vorderen rechten Bremsschlauch
# 071
MPN: 15180/48348
BIEGSAMES ROHR
aus £94,82
aus £94,82
# 072
MPN: 15155/46966
SCHLAUCH VOM VIERWEGE-ANSCHLUSS ZUM VORDERRADBREMSSCHLAUCH SLNLSTRO
# 073
MPN: FRN 44674
Übersetzen......
# 074
MPN: VNT 47397
SCHRAUBEN
# 075
MPN: RSN 3 2 4 9 7
Scheibe
# 076
MPN: FRN/44675
Formschelle Ø 8 für hydraulisches Steuerrohr
# 077
MPN: 107 FP 58458
TAPPO SFIATO ARIA DAL CILINDRL (BREMSSATTEL)
# 078
MPN: 101/9-FA-58697
Kolben innen (Bremssattel)
# 079
MPN: 101 /9 FA 58696
GOMMINO PARAPOLVERE (PISTONE INTERNO)
Teilenummer verwenden: FA83928
# 079
MPN: PartNo]
REPARATURSATZ FÜR VORDEREN BREMSSATTEL
(repariert 2 Bremssättel)
# 080
MPN: Gom. 55094
DICHTUNGSGUMMI AM INNENKOLBEN
# 081
MPN: 101/4-FA-51184
Complessivo tasselli (caliper anteriori)
# 082
MPN: 101/9 FA 58699
CLIP
# 083
MPN: 101/9 - FA 58698
DRUCKFEDER-DICHTUNGSPLATTE FÜR ANKER
# 084
MPN: RSN/32690
Scheibe
# 085
MPN: BNT/58614
BOLZEN
# 086
MPN: GOM58449
DICHTUNGSGUMMI AM AUSSENKOLBEN
# 087
MPN: 101/9 - FA 58694
Externer Kolben
# 088
MPN: VRN/58715
SCHRAUBEN
# 089
MPN: GN/58716
GUARNITURA PER DETTA VLTE (INTERNA)
# 090
MPN: VNT/49513
SCHRAUBEN
# 091
MPN: VNT/47084
Scheibe
# 093
MPN: BN/33557
BOLZEN
# 094
MPN: 1221648230
KAPPE AUF DER VORDERNABE
# 095
MPN: GN 58720
KURBELGARNITUR FÜR SCHRAUBENAUGENANSCHLUSS 2 WEG AM VAKUUMBEHÄLTER
# 096
MPN: 101/9 FA 58695
GOMMINO PARAPOLVERE SUL PISTONE ESTERNO
Teilenummer verwenden: FA83928
aus £84,00
aus £84,00
# 096
MPN: FA83928
REPARATURSATZ FÜR VORDEREN BREMSSATTEL
(repariert 2 Bremssättel)
aus £303,45
aus £303,45
