016 - Hintere Bremsen

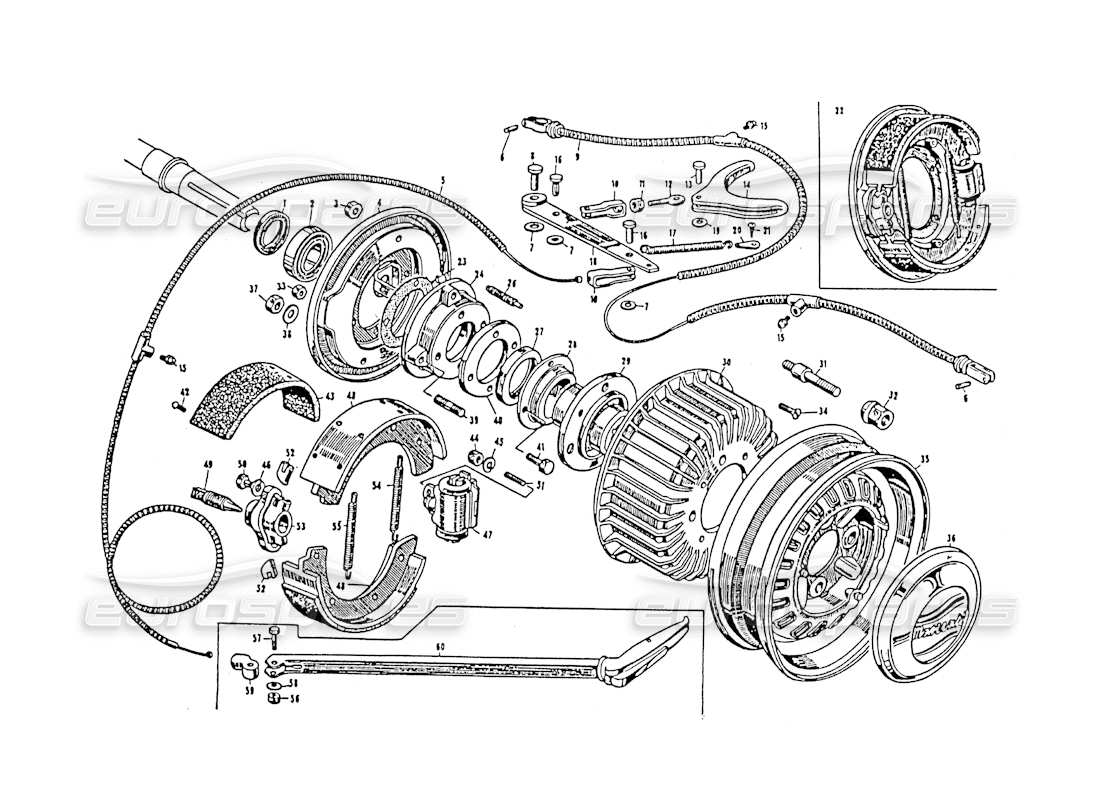

Maserati 3500 GT Rear Brakes Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: ANT/48277
SIEGELRING
# 002
MPN: CSC 48266
KUGELLAGER FÜR SIMIASSE BRÜCKE
# 003
MPN: G) 10176
NUSS
# 004
MPN: G) GB 47313 LH
PORTACAPPI S
# 004
MPN: G) GB 47314 RH
Portacappi D
# 005
MPN: G) GB 49896
Komplettes Kabel für Bremshebel und Hand
# 006
MPN: SN/48092
STIFT
# 007
MPN: RN47075
Scheibe
# 008
MPN: 15680/49784
PIVOT
# 009
MPN: G) GB 49895
Komplettes Kabel für Hinterradbremsen
# 010
MPN: 15684/47347
GABEL
# 011
MPN: DN/33061
NUSS
# 012
MPN: 15685/47349
SPURSTANGE
# 013
MPN: 13681/47350
PIVOT
# 014
MPN: 15678/14346
Doppeltüren mit Handbremsseil
# 015
MPN: G) GB 15370
EINLASS FÜR HANDBREMSGEHÄUSE
# 016
MPN: 15696/47357
PIVOT
# 017
MPN: 15702/47447
FRÜHLING
# 018
MPN: 15502/47249
HEBEL
# 019
MPN: RN/43482
Scheibe
# 020
MPN: 6060/41541
PLATTE
# 021
MPN: VN/48819
SCHRAUBEN
# 022
MPN: 14501/48800
HINTERRADBREMSE
# 023
MPN: 10096/48278
DISTANZSTÜCK ZUR LAGERUNG AUF DER BRÜCKENPOSANE
# 024
MPN: 10196/48105
RING
# 025
MPN: 10195/48107
RING
# 026
MPN: G) GB 40038
GEWINDEKÖRNUNG 5/16 ZUR EINSTELLUNG DER SCHLEIFENQUADRATIERUNG
# 027
MPN: ANT/48281
Öldichtring an den Hinterradnaben
# 028
MPN: 10127/48279
Buzzola di riduzione tenuta angus sul mozzo posteriore
# 029
MPN: 10202/52088
HINTERRADNABE
# 030
MPN: 14501/48693
HINTERE BREMSTROMMEL
# 031
MPN: 12228/46439
VORDERRAD- UND HINTERRAD-BEFESTIGUNGSSÄULE
# 032
MPN: DN/46440
NUSS
# 033
MPN: 10370/48296
Scheibe
# 034
MPN: VN/46441
SCHRAUBEN
# 035
MPN: 13010/46413
VORDERES UND HINTERES SCHEIBENRAD
# 035
MPN: RW3823SET
SEBRING-SPEICHENFELGEN- UND REIFENSATZ
RW3823
# 036
MPN: MH0047104
NABENKAPPE FÜR SCHEIBENRAD
# 038
MPN: RAT. 45681
Scheibe
Dieses Teil ersetzt die Teilenummer 45681
# 039
MPN: 10198/47112
SÄULE ZUR BEFESTIGUNG DES DISTANZRINGS FÜR DIE LAGERDICHTUNG AN DEN HINTEREN BREMSKAPPENTÜREN
# 040
MPN: 10128/42780
RING
# 041
MPN: BN 48285
BOLZEN
# 042
MPN: RVN/30898
Niete zur Befestigung der Sohle an der Schlaufe
# 043
MPN: 14572/49676
Suola per frenl posteriori
# 044
MPN: G) GB 5232
NUSS
# 045
MPN: G) GB 257
Scheibe
# 046
MPN: G) GB 5
Scheibe
# 047
MPN: G) 390150W
Komplette Pumpe für Hinterradbremssteuerung S
# 047
MPN: G) 39015I W
KOMPLETTE PUMPE ZUR STEUERUNG DER HINTEREN DICHTUNGEN
# 048
MPN: G) GB 47318
Ganesca per freni posteriori
# 049
MPN: G) GB 3D
SCHRAUBEN
# 050
MPN: G) GB 41442
BOLZEN
# 051
MPN: G) 21703
ZUCHT
# 052
MPN: G) 41322/41323
Tappo sul corpo regolazione gloco per appoggio ganesca
# 053
MPN: G) 41321
Corpo per vite regolazione gloco ganesca
# 054
MPN: G) GB 3311
FRÜHLING
# 055
MPN: G) GB 41348
FRÜHLING
# 056
MPN: DN 32484
NUSS
# 057
MPN: BNT 47351
BOLZEN
# 058
MPN: RAT/45679
Scheibe
# 059
MPN: 15694/47348
GABEL
# 060
MPN: 15501/47403
HEBEL
