019 - Heiz- und Kühlsystem

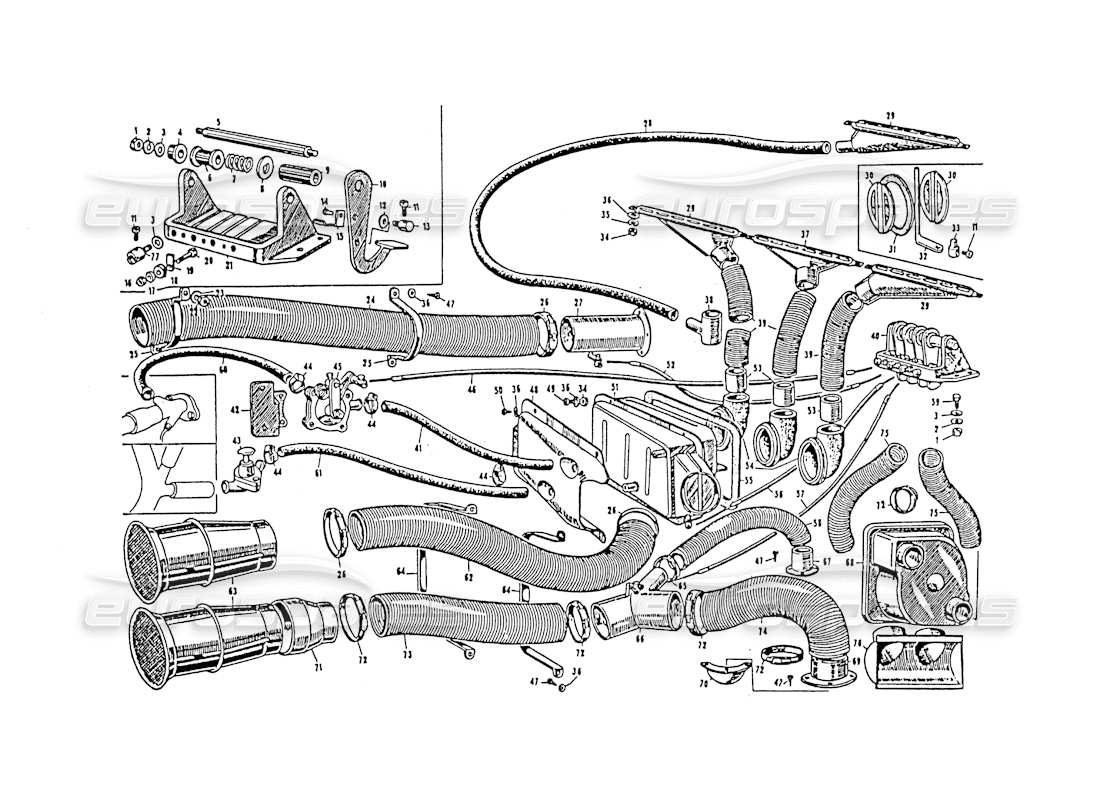

Maserati 3500 GT Heating and Cooling system Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: DNT 47047
NUSS
# 002
MPN: RSN/32690
Scheibe
# 003
MPN: RN/42031
Scheibe
# 004
MPN: 20405/48807
BUSCH
# 005
MPN: 20403/48806
Schacht für Klimaanlagensteuerung
# 006
MPN: 20413/48811
Abstand von der Klimaanlage
# 007
MPN: 20417/48818
FRÜHLING
# 008
MPN: 20411 48810
ANEIIO DI FRIZIONE FRA IA LEVETTA COMANDO CONDIZIONATORE
# 009
MPN: 20418/49785
Distanzstück für die Steuerwelle der Klimaanlage
# 010
MPN: 20407/48808
STEUERHEBEL DER KLIMAANLAGE
# 011
MPN: VNT-48796
SCHRAUBEN
# 012
MPN: RNT 47074
RUNDE PIANA Ø 6X12X1,5 FÜR MORSETTO TENUTA CAVO
# 013
MPN: 20415/48813
KLEMME FÜR DAS STEUERKABEL DER KLIMAANLAGE
# 014
MPN: CHN/33755
Nagel Ø 3X6 zur Befestigung der Endschalterplatte am Steuerhebel
# 015
MPN: 20421/48822
Lam'na für Kontakt bis zum Anschlag am Bedienhebel der Klimaanlage
# 016
MPN: DN/33200
NUSS
# 017
MPN: 20422/48844
Scheibe
# 018
MPN: 20425/48824
BUSCH
# 019
MPN: 20419/48821
Auflageplatte bis zum Anschlag am Klimabedienelementträger
# 020
MPN: BN/48848
Bulloncino 3X0,5X20 Kap. 6 für die Isolierung durch die Klimaanlage
# 021
MPN: 20401/48805
Unterstützung der Klimaanlagensteuerung
# 022
MPN: DNT. 47031
NUSS
# 023
MPN: RSN 3 2 6 3 5
Scheibe
# 024
MPN: 20376/48863
Rohr, das den vorderen Lufteinlass mit dem Beifahrerkanal verbindet
# 025
MPN: 20363/51051
Graffia sostegno Tubi convogliatori aria (lato destro)
# 026
MPN: FRN/51056
Fascetta per Tubi convogliatori aria Ø 100
# 027
MPN: 20379/48865
Rechtes Luftförderrohr (Beifahrer)
# 028
MPN: Touring 2893
HEISSLUFT-ZUFUHRLEITUNG ZUR HECKSCHEIBE
# 029
MPN: Touring 2894
DIFFUSOR
# 029
MPN: Touring 2895
DIFFUSOR
# 030
MPN: 20382/48866
LANIERINO SEMIVENTOLA PER CONVOGLIATORE ARIA LATO D
# 031
MPN: 20385/48867
DICHTUNG ODER DICHTUNG
# 032
MPN: 20388/48868
Steuerhebel des Luftfördergebläses auf der rechten Seite
# 033
MPN: 20391/48869
Nippel für Fissaggio Comado Ventola Convogliatore
# 034
MPN: DNT/62557
NUSS
# 036
MPN: RN/50346
Scheibe
# 037
MPN: Touring 2894
DIFFUSOR
# 038
MPN: 20368/49229
Pirazione aria lunotto posteriore
# 039
MPN: 20396/41873
TUBO CONVOGLIAMENTO ARIA CALDA AL PARABREZZA (DA SPAZZONARE IN TRE PARTI)
# 040
MPN: 20358/51009
LUFTFÖRDERSTEUERBAUGRUPPE
# 041
MPN: MN/48881
Stellen Sie den Heizkörper Ø 18X22X725 auf das Ventil, um den Wassereintritt zu regulieren
# 042
MPN: 20374/48862
UNTERSTÜTZUNG DES REGELVENTILS FÜR DEN HEISSWASSEREINLASS IN DEN KÜHLER AUF DEM ARMATURENBRETT

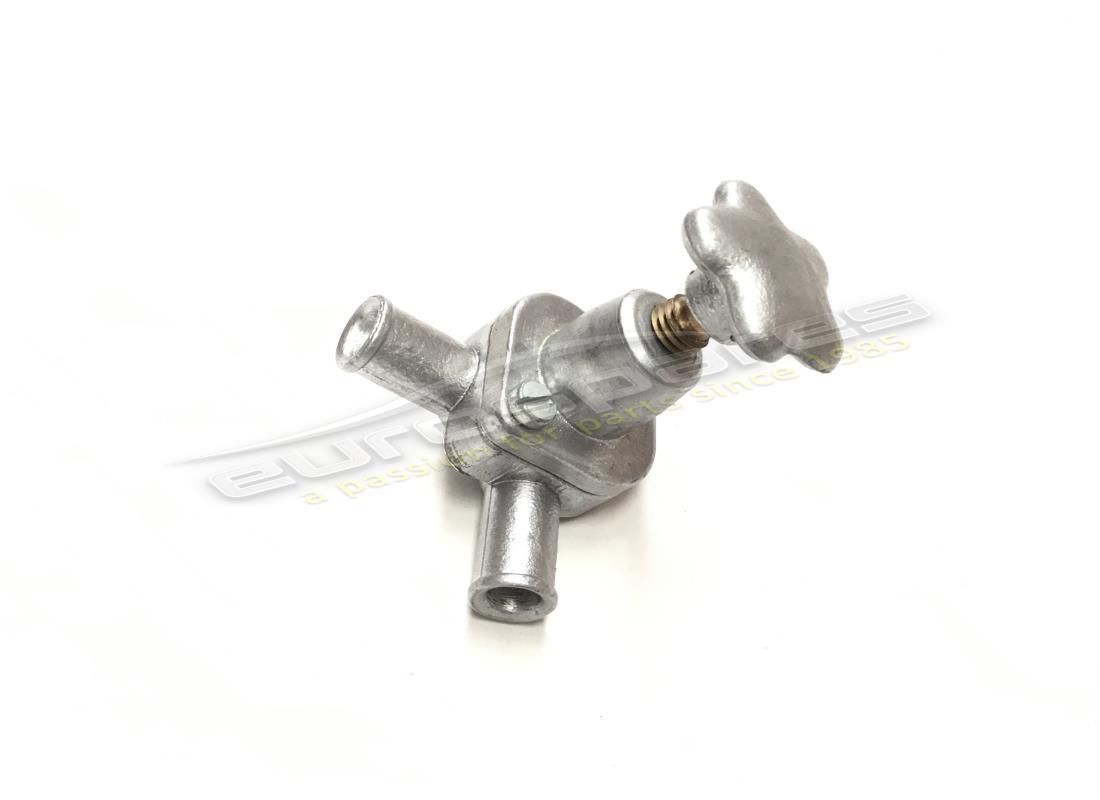

# 043
MPN: 20370/50336
ZUSATZHAHN ZUR HEIZREGELUNG
aus £121,22
aus £121,22
# 044
MPN: FRN 37824
FASCETTA PER MANICOTTI: N. FIGURA 41, 60, 61
# 045
MPN: 20371/48884
REGELVENTIL FÜR DEN WARMWASSEREINTRITT IN DEN ARMATURENBRETTKÜHLER
aus £229,32
aus £229,32
# 046
MPN: 20435/48913
Steuerkabel des Heißlufteinlass-Reglerventils in den Kühler am Armaturenbrett
# 047
MPN: VNT 47397
SCHRAUBEN
# 048
MPN: 20430/50329
Kapernchio in Plastik zum Riscaldamento
# 049
MPN: VNT 47389
SCHRAUBEN
# 050
MPN: VNT/49513
SCHRAUBEN
# 051
MPN: 20398/48838
Kühler am Armaturenbrett für Klimaanlage
# 052
MPN: 20433/48912
STEUERKABEL DES RECHTEN LUFTFÖRDERLÜFTERS
# 053
MPN: 20394/48871
HÜLSE AM ARMATURENBRETTKÜHLER ZUR ÜBERFÜHRUNG HEISSER LUFT ZUR WINDSCHUTZSCHEIBE
# 054
MPN: 20395/48872
UNION
# 055
MPN: 20397/48874
DICHTUNG ODER DICHTUNG
# 056
MPN: 20431/48911
KÜHLERLÜFTERSTEUERKABEL AM ARMATURENBRETT
# 057
MPN: 20429/50829
CAVO COMENDO VENTOLA SULLO SMISTATORE ARIA PIEDI PILOTA
# 058
MPN: 20357/50831
SCHLAUCH VOM LUFTSORTER ZU DEN PILOTFÜSSEN
# 059
MPN: BNT/50276
BOLZEN
# 060
MPN: MN/48880
HÜLSE Ø 12X22X570 VENTILVERBINDUNG ZUM MOTORKOPF
# 061
MPN: MN/48479
MANICOTTO Ø 12X22X1100 KOLLEGAMENTO RADIATORE SUL CRUSCOTTO AL RUBINETTO AUSILIARO
# 062
MPN: 20392/48870
Verbindungsrohr des vorderen Lufteinlasses zum Armaturenbrettkühler
# 063
MPN: 20347/48882
VORDERER LUFTEINLASS
# 064
MPN: 20353/48858
Kratzunterstützung Tubi Luftförderung zum Verteiler und Kühler
# 065
MPN: FRN/51057
Fascetta per tubo Ø 40
# 066
MPN: 20399/49994
Luftrangierer an den Füßen des Piloten
# 067
MPN: 20455/51155
Flansch für Luftförderrohr an Gaspedal Ø 40
# 068
MPN: 20348/50499
Radialventilator
# 069
MPN: 20453/51156
Flansch für Pilotfüße Luftförderrohr Ø 80
# 070
MPN: 20380/49617
UMSTELLER
# 071
MPN: 20360/48949
Reduzierung am vorderen Lufteinlass für Verteileranschlussrohr
# 072
MPN: FRN/51055
Fascetta per Tubi convogliatori aria Ø 80
# 073
MPN: 20350/49647
Verbindungsschlauch für den vorderen Lufteinlass zum Luftverteiler der Pilotenfüße
# 074
MPN: 20355/50830
Schlauch vom Luftverteiler zu den Pilotenfüßen
# 075
MPN: 20451/51153
Rohr vom Radialventilator zur Außenluftführung
# 076
MPN: 20358/51030
Luftansaugung vom Ventilator. Zentrifuge für externe Förderung
# 077
MPN: 20424/48047
Niples unterstützt den Klimaanlagen-Kommando
