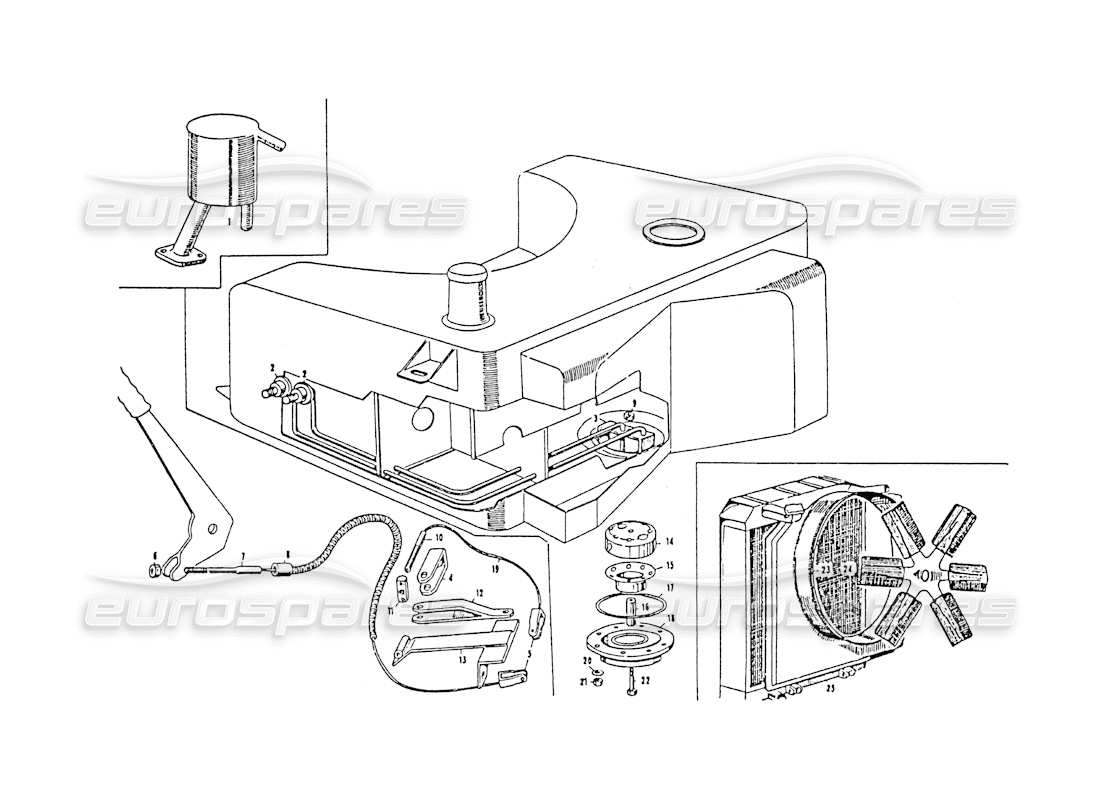

033 - Kraftstofftank, Handbremse, Wasserkühler
Maserati 3500 GT Fuel Tank, Handbrake, Water Radiator Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 4322/52763
Soffiante per motore iniezione
# 002
MPN: 16050/32646
Baugruppe des Kraftstoffabgas-Ansaugstutzens
# 003
MPN: 16123/52170
DICHTUNGSBRÜCKE Tubi BENZIN-AUSPUFFANSCHLUSS
# 004
MPN: 15670/52611
Cavalotto per snodo cavi
# 005
MPN: 15650/52615
GABEL
# 006
MPN: DN/47047
NUSS
# 007
MPN: 15685/52612
SPURSTANGE
# 008
MPN: 15675/52616
KOMPLETTES KABEL VOM HEBEL ZU DEN HINTEREN BREMSEN
# 009
MPN: DST/45666
NUSS
# 010
MPN: 15689/52614
TIRENTE SUL LATO POSTERIORE DESTRO
# 011
MPN: 15681/52613
PIVOT-BEFESTIGUNG
# 012
MPN: 15684/52610
HEBEL
# 013
MPN: 15502/52608
HALTERUNG / UNTERSTÜTZUNG
# 014
MPN: 16117/52171
Käfig für Kraftstoffeinlass und Auspuffrohr
# 015
MPN: 16119/52172
RING FÜR KÄFIG Tubi BENZINEINLASS UND -AUSLASS
# 016
MPN: 16121/52173
Distanzstück zwischen dem Cockpit und dem Ansaug- und Auslasskäfig
# 017
MPN: GOM 52319
GUMMI Ø 80X75X2,5 FLANSCH- UND BUCHSENDICHTUNG
# 018
MPN: 16125/52169
Benzin-Ansaug- und Abgasanschluss
# 019
MPN: 15686/52609
KOMPLETTES KABEL vom Gelenk zur Hinterradbremse
# 020
MPN: RAT/45679
RONDALLA Ø 6,4X11X0,5 FISSAGGIO FLANGIA E POZZETTO
# 021
MPN: D5T/45669
NUSS
# 022
MPN: BNT/52215
BOLZEN
# 023
MPN: 16256/52863
Tunnel am Kühler für Lüfter
# 024
MPN: 5002/52787
Ventilator mit sechs Flügeln
# 025
MPN: 16254/50182
WASSERHEIZKÖRPER
# 026
MPN: 16119/52216
Benzintank mit Einspritzung
