maserati 4200 coupe (2002) sekundärluftsystem teilediagramm

008 - Sekundärluftsystem

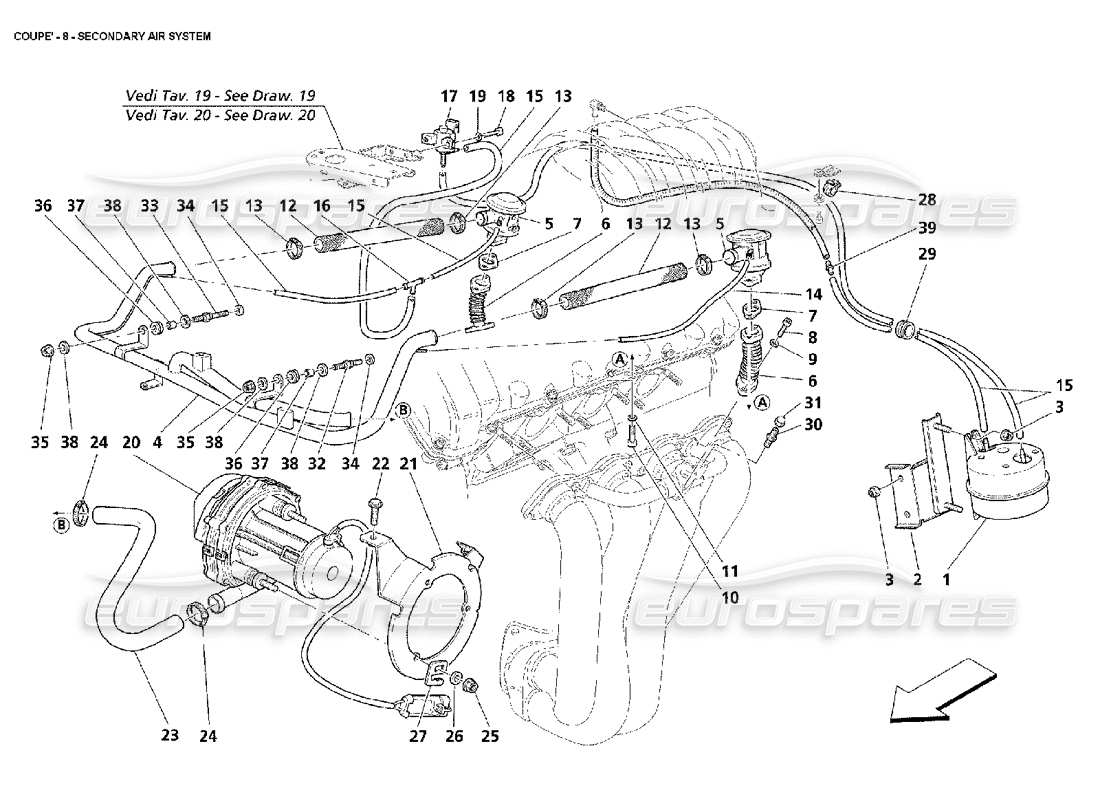

Maserati 4200 Coupe (2002) Secondary Air System Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                                              #
                                                              Artikelnummer
                                                              Beschreibung
                                                              Preis
                                                              # 001
                                                              MPN: 330328400
                                                              VAKUUMBEHÄLTER
                                                              aus £9,10
                                                              aus £9,10
                                                              # 003
                                                              MPN: 14059211
                                                              NUSS
                                                              aus £0,53
                                                              aus £0,53
                                                              Dieses Teil ersetzt die Teilenummer 675000181
                                                              # 004
                                                              MPN: 186281
                                                              LUFTFÜHRUNGSROHR ZU VENTILEN
                                                              - Nicht für GD - Gültig bis Fahrzeug Ass. Nr. 9670
                                                              aus £90,49
                                                              aus £90,49
                                                              # 004
                                                              MPN: 191319
                                                              LUFTFÜHRUNGSROHR ZU VENTILEN
                                                              - Gültig für GD - Gültig bis Fahrzeug Ass. Nr. 9688
                                                              aus £225,89
                                                              aus £225,89
                                                              # 004
                                                              MPN: 195065
                                                              LUFTFÜHRUNGSROHR ZU VENTILEN
                                                              - Gültig für GD - Gültig ab Fahrzeug Ass. Nr. 9689
                                                              aus £123,82
                                                              aus £123,82
                                                              # 004
                                                              MPN: 195066
                                                              LUFTFÜHRUNGSROHR ZU VENTILEN
                                                              - Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 9671
                                                              aus £127,36
                                                              aus £127,36
                                                              # 005
                                                              MPN: 171175
                                                              SEKUNDÄRLUFTVENTIL
                                                              aus £102,88
                                                              aus £102,88
                                                              # 006
                                                              MPN: 186274
                                                              SEKUNDÄRLUFTVENTILROHR
                                                              aus £46,78
                                                              aus £46,78
                                                              # 007
                                                              MPN: 186781
                                                              Dichtung
                                                              aus £2,89
                                                              aus £2,89
                                                              # 008
                                                              MPN: 14305724
                                                              SCHRAUBEN
                                                              aus £0,53
                                                              aus £0,53
                                                              # 009
                                                              MPN: 127494
                                                              Scheibe
                                                              aus £0,53
                                                              aus £0,53
                                                              # 010
                                                              MPN: 14433124
                                                              SCHRAUBEN
                                                              aus £0,51
                                                              aus £0,51
                                                              # 011
                                                              MPN: 127494
                                                              Scheibe
                                                              aus £0,53
                                                              aus £0,53
                                                              # 012
                                                              MPN: 155116
                                                              ÄRMEL
                                                              aus £5,58
                                                              aus £5,58
                                                              # 013
                                                              MPN: 178054
                                                              KLEMME
                                                              aus £0,53
                                                              aus £0,53
                                                              # 014
                                                              MPN: 147125
                                                              Linker Gummischlauch
                                                              aus £10,36
                                                              aus £10,36
                                                              # 015
                                                              MPN: 300100803
                                                              GUMMISCHLAUCH
                                                              - Lieferung in Metern - (Mindestmenge 1m. oder ein Vielfaches)
                                                              aus £54,55
                                                              aus £54,55
                                                              Dieses Teil ersetzt die Teilenummer 318720329
                                                              # 016
                                                              MPN: 146972
                                                              3-WAY UNION
                                                              aus £2,77
                                                              aus £2,77
                                                              # 017
                                                              MPN: 315769
                                                              EIN/AUS-MAGNETVENTIL
                                                              aus £28,93
                                                              aus £28,93
                                                              Dieses Teil ersetzt die Teilenummer 184363
                                                              # 018
                                                              MPN: 14304224
                                                              SCHRAUBEN
                                                              aus £0,53
                                                              aus £0,53
                                                              # 019
                                                              MPN: 12601174
                                                              Scheibe
                                                              aus £0,54
                                                              aus £0,54
                                                              Dieses Teil ersetzt die Teilenummer 675000100
                                                              # 021
                                                              MPN: 184837
                                                              Halterung
                                                              aus £14,70
                                                              aus £14,70
                                                              # 022
                                                              MPN: 16296924
                                                              SCHRAUBEN
                                                              aus £0,53
                                                              aus £0,53
                                                              # 023
                                                              MPN: 187192
                                                              ROHR
                                                              - Gültig für GS bis Fahrzeug Ass. Nr. 9670 – Gültig für GD bis Fahrzeug Ass. Nr. 9688 – Gültig bis zur Erschöpfung des Vorrats – Nach Erschöpfung des Vorrats ersetzt durch 190992
                                                              aus £13,57
                                                              aus £13,57
                                                              # 023
                                                              MPN: 190992
                                                              ZUCHT
                                                              - Gültig für GS ab Fahrzeug Ass. Nr. 9671 - Gültig für GD ab Fahrzeug Ass. Nr. 9689
                                                              aus £16,15
                                                              aus £16,15
                                                              # 024
                                                              MPN: 178054
                                                              KLEMME
                                                              aus £0,53
                                                              aus £0,53
                                                              # 025
                                                              MPN: 102948
                                                              NUSS
                                                              aus £0,54
                                                              aus £0,54
                                                              # 026
                                                              MPN: 12601274
                                                              Scheibe
                                                              aus £0,53
                                                              aus £0,53
                                                              Dieses Teil ersetzt die Teilenummer 12601270
                                                              # 027
                                                              MPN: 162606
                                                              CLIP
                                                              aus £0,85
                                                              aus £0,85
                                                              # 028
                                                              MPN: 10441490
                                                              HALTERUNG MIT HÜLSE
                                                              - Nicht für Fahrzeuge mit Halterung 190509 - (Siehe Zeichnung 13 Pos. 24)
                                                              aus £0,53
                                                              aus £0,53
                                                              # 028
                                                              MPN: 159740
                                                              CLIP
                                                              - Gültig für Fahrzeuge mit Halterung 190509 - (Siehe Zeichnung 13 Pos. 24)
                                                              aus £0,53
                                                              aus £0,53
                                                              # 029
                                                              MPN: 388100423
                                                              GUMMI
                                                              aus £1,55
                                                              aus £1,55
                                                              # 030
                                                              MPN: 152630
                                                              GEWINDEVERBINDUNG
                                                              aus £44,06
                                                              aus £44,06
                                                              # 031
                                                              MPN: 150595
                                                              Überwurfmutter
                                                              aus £0,58
                                                              aus £0,58
                                                              # 032
                                                              MPN: 190260
                                                              ZUCHT
                                                              - Gültig für GS bis Fahrzeug Ass. Nr. 9670 – Gültig für GD bis Fahrzeug Ass. Nr. 9688
                                                              aus £21,20
                                                              aus £21,20
                                                              # 032
                                                              MPN: 194436
                                                              ZUCHT
                                                              - Gültig für GS ab Fahrzeug Ass. Nr. 9671 - Gültig für GD ab Fahrzeug Ass. Nr. 9689
                                                              aus £35,28
                                                              aus £35,28
                                                              # 033
                                                              MPN: 190858
                                                              ZUCHT
                                                              - Gültig für GS bis Fahrzeug Ass. Nr. 9670 – Gültig für GD bis Fahrzeug Ass. Nr. 9688
                                                              aus £19,08
                                                              aus £19,08
                                                              # 033
                                                              MPN: 194437
                                                              ZUCHT
                                                              - Gültig für GS ab Fahrzeug Ass. Nr. 9671 - Gültig für GD ab Fahrzeug Ass. Nr. 9689
                                                              aus £10,34
                                                              aus £10,34
                                                              # 034
                                                              MPN: 11197774
                                                              Scheibe
                                                              aus £0,54
                                                              aus £0,54
                                                              # 035
                                                              MPN: 159601
                                                              NUSS
                                                              aus £0,54
                                                              aus £0,54
                                                              # 036
                                                              MPN: 315520375
                                                              UNTERSTÜTZUNG
                                                              - Gültig für GS ab Fahrzeug Ass. Nr. 9671 - Gültig für GD ab Fahrzeug Ass. Nr. 9689
                                                              Ersetzung
                                                              Ersetzung
                                                              # 037
                                                              MPN: 397850624
                                                              ABSTANDSHALTER
                                                              - Gültig für GS ab Fahrzeug Ass. Nr. 9671 - Gültig für GD ab Fahrzeug Ass. Nr. 9689
                                                              aus £2,39
                                                              aus £2,39
                                                              # 038
                                                              MPN: 14498801
                                                              Scheibe
                                                              - Gültig für GS ab Fahrzeug Ass. Nr. 9671 - Gültig für GD ab Fahrzeug Ass. Nr. 9689
                                                              aus £0,53
                                                              aus £0,53
                                                              # 039
                                                              MPN: 313620303
                                                              UNION
                                                              aus £0,77
                                                              aus £0,77
