009 - Kraftstoffpumpe und Rohre

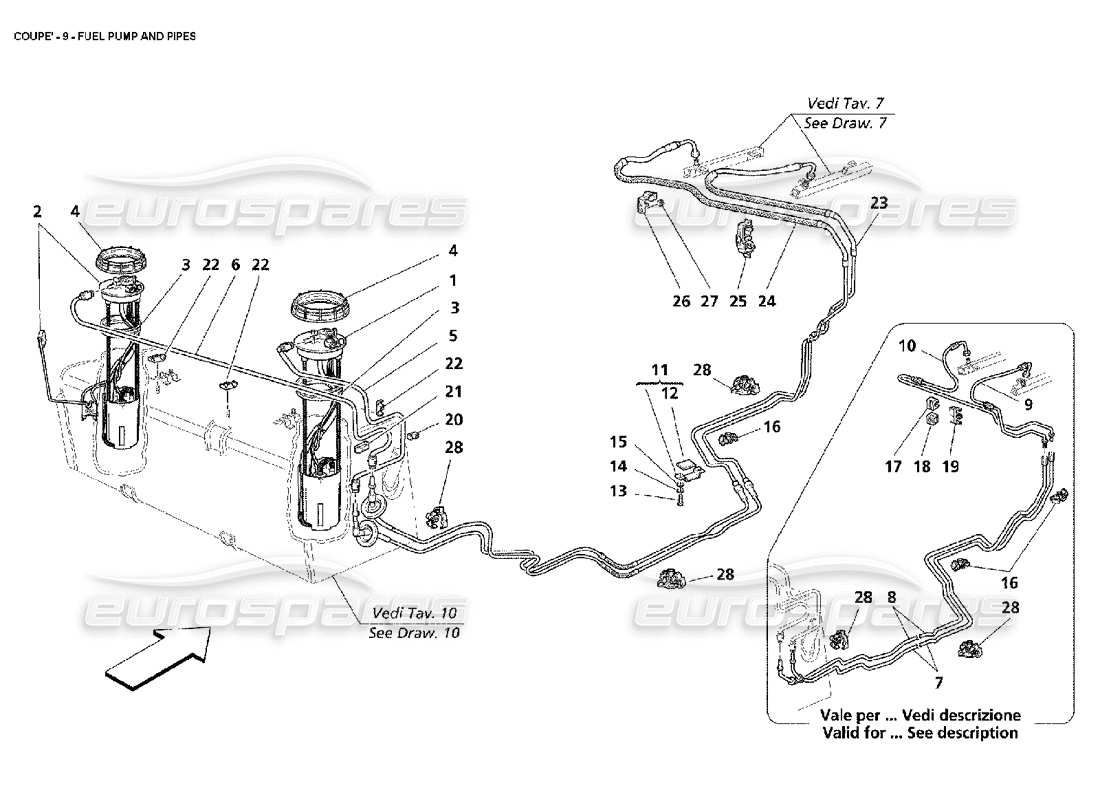

Maserati 4200 Coupe (2002) Fuel Pump and Pipes Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 181205
RH KOMPLETTE KRAFTSTOFFPUMPE
aus £112,69
aus £112,69
KOMPLETTE KRAFTSTOFFPUMPE LINKS Genuine Ferrari Teil – Beschädigt auf Lager
OBERE DÜSE KAPUTT, PUMPE NOCH GUT
OBERE DÜSE KAPUTT, PUMPE NOCH GUT
# 002
MPN: 181204
KOMPLETTE KRAFTSTOFFPUMPE LINKS
aus £177,08
aus £177,08
# 003
MPN: 181681
Dichtung
aus £11,67
aus £11,67
# 004
MPN: 181682
RINGMUTTER
aus £7,78
aus £7,78
# 005
MPN: 183206
RECHTES KRAFTSTOFFFÖRDERROHR
aus £24,31
aus £24,31
# 006
MPN: 183203
LINKES KRAFTSTOFFFÖRDERROHR
aus £27,49
aus £27,49
# 007
MPN: 183208
RH KRAFTSTOFFFÖRDERUNG UNTERGESTELLROHR
- Bis zum Auto. Nr. 9571 gültig für alle Versionen - Ab Auto Ass. Nr. 9572 gilt nur für USA und CDN
aus £65,18
aus £65,18
# 008
MPN: 183211
LINKES KRAFTSTOFFFÖRDERUNGS-UNTERGESTELLROHR
- Bis zum Auto. Nr. 9571 gültig für alle Versionen - Ab Auto Ass. Nr. 9572 gilt nur für USA und CDN
aus £65,18
aus £65,18
# 009
MPN: 183214
RH-KRAFTSTOFFFÖRDERLEITUNG ZU FLEXIBEL
- Nicht für GD - Kassenwagen Ass. Nr. 9571 gültig für alle GS-Versionen - Ab Fahrzeugsortiment. Nr. 9572 gilt nur für USA und CDN
aus £37,40
aus £37,40
# 009
MPN: 189663
RH-KRAFTSTOFFFÖRDERLEITUNG ZU FLEXIBEL
- Gültig für GD - Gültig bis Fahrzeug Ass. Nr. 9571
aus £70,24
aus £70,24
# 010
MPN: 183215
LINKES KRAFTSTOFFFÖRDERROHR ZU FLEXIBEL
- Nicht für GD - Kassenwagen Ass. Nr. 9571 gültig für alle GS-Versionen - Ab Fahrzeugsortiment. Nr. 9572 gilt nur für USA und CDN
aus £39,98
aus £39,98
# 010
MPN: 189664
LINKES KRAFTSTOFFFÖRDERROHR ZU FLEXIBEL
- Gültig für GD - Gültig bis Fahrzeug Ass. Nr. 9571
aus £79,41
aus £79,41
# 011
MPN: 187464
ROHRSCHUTZHALTERUNG
aus £8,20
aus £8,20
Dieses Teil ersetzt die Teilenummer 387400102
# 012
MPN: 387400402
Dichtung
aus £1,55
aus £1,55
# 013
MPN: 10977824
SCHRAUBEN
aus £1,08
aus £1,08
Dieses Teil ersetzt die Teilenummer 16130321, die wir auf Lager haben
# 014
MPN: 11181574
Scheibe
aus £0,54
aus £0,54
# 015
MPN: 14447025
Scheibe
aus £1,39
aus £1,39
# 016
MPN: 379200408
CLIP
- (Menge wird bei der Montage definiert)
aus £1,08
aus £1,08
# 017
MPN: 140731
CLIP
- Bis zum Auto. Nr. 9571 gültig für alle Versionen - Ab Auto Ass. Nr. 9572 gilt nur für USA und CDN
aus £0,69
aus £0,69
# 018
MPN: 155781
VERANKERUNG FÜR CLIP
- Bis zum Auto. Nr. 9571 gültig für alle Versionen - Ab Auto Ass. Nr. 9572 gilt nur für USA und CDN
aus £0,47
aus £0,47
# 019
MPN: 190410
CLIP
- Bis zum Auto. Nr. 9571 gültig für alle Versionen - Ab Auto Ass. Nr. 9572 gilt nur für USA und CDN
aus £2,32
aus £2,32
# 020
MPN: 389200406
CLIP
aus £0,54
aus £0,54
# 021
MPN: 191047
CLIP
aus £2,32
aus £2,32
# 022
MPN: 379200408
CLIP
aus £1,08
aus £1,08
# 023
MPN: 194747
RH-KRAFTSTOFFFÖRDERLEITUNG ZU FLEXIBEL
- Nicht für USA und CDN - Gültig ab Fahrzeugtyp. Nr. 9572
aus £64,55
aus £64,55
Dieses Teil ersetzt die Teilenummer 980138232
# 024
MPN: 194748
LINKES KRAFTSTOFFFÖRDERROHR ZU FLEXIBEL
aus £71,66
aus £71,66
Dieses Teil ersetzt die Teilenummer 980138233
# 025
MPN: 195052
CLIP
- Nicht für USA und CDN - Gültig ab Fahrzeugtyp. Nr. 9572
aus £1,08
aus £1,08
# 026
MPN: 159521
CLIP
- Nicht für USA und CDN - Gültig ab Fahrzeugtyp. Nr. 9572
aus £1,33
aus £1,33
# 027
MPN: 14059111
NUSS
- Nicht für USA und CDN - Gültig ab Fahrzeugtyp. Nr. 9572
aus £0,47
aus £0,47
# 028
MPN: 190410
CLIP
- (Menge wird bei der Montage definiert)
aus £2,32
aus £2,32
