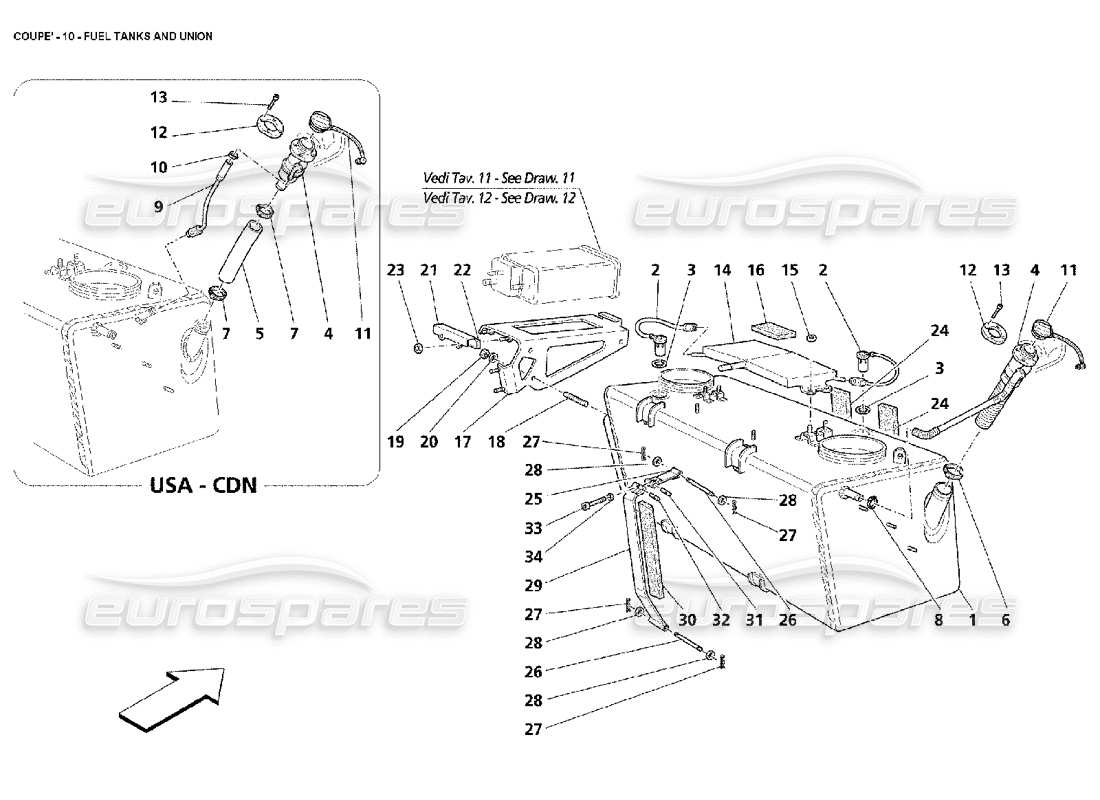

010 - Kraftstofftanks und Union
Maserati 4200 Coupe (2002) Fuel Tanks and Union Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 181194
Treibstofftank
- Nicht für USA und CDN
aus £273,58
aus £273,58
# 001
MPN: 182603
Treibstofftank
- Gültig für USA und CDN
aus £710,63
aus £710,63
# 002
MPN: 181206
KOMPLETTES SCHWIMMERVENTIL
aus £189,88
aus £189,88
# 003
MPN: 169938
DICHTUNG FÜR VENTIL
Ersetzung
Ersetzung
# 004
MPN: 183430/A
KRAFTSTOFFANSAUGROHR
- Nicht für USA und CDN
# 004
MPN: 183431
KRAFTSTOFFVEREINIGUNG
- Gültig für USA und CDN
aus £18,68
aus £18,68
# 005
MPN: 182637
ANSCHLUSS-TANK-VERBINDUNGSROHR
- Gültig für USA und CDN
aus £24,41
aus £24,41
# 006
MPN: 13000790
SCHRAUBKRAGEN
- Nicht für USA und CDN
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 312420106
# 007
MPN: 13000590
SCHRAUBKRAGEN
- Gültig für USA und CDN
aus £0,47
aus £0,47
# 008
MPN: 13000390
SCHRAUBKRAGEN
- Nicht für USA und CDN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 13121170 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 182586
DAMPFRECYCLINGROHR
- Gültig für USA und CDN
aus £199,86
aus £199,86
# 010
MPN: 13432070
SCHRAUBKRAGEN
- Gültig für USA und CDN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 13434670
# 011
MPN: 190154
KRAFTSTOFFTANKSTOPFEN
aus £170,08
aus £170,08
Dieses Teil ersetzt die Teilenummer 186866, die wir auf Lager haben
# 012
MPN: 980139787
Dichtung
aus £1,08
aus £1,08
# 013
MPN: 13289277
SCHRAUBEN
aus £1,85
aus £1,85
# 014
MPN: 181209
DISAREATOR
- Nicht für USA und CDN
aus £48,76
aus £48,76
# 014
MPN: 183011
DISAREATOR
- Gültig für USA und CDN
aus £119,17
aus £119,17
# 015
MPN: 12574211
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 128300060
# 016
MPN: 127403
GUMMISTICKE
aus £0,79
aus £0,79
# 017
MPN: 186510
HALTERUNG FÜR DAMPFFILTER
aus £561,87
aus £561,87
# 018
MPN: 11500024
ZUCHT
aus £1,55
aus £1,55
# 019
MPN: 12574211
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 128300060
# 020
MPN: 10523424
Scheibe
aus £0,53
aus £0,53
# 021
MPN: 186512
HALTERUNG FÜR DIE BEFESTIGUNG DES DAMPFILTERS
aus £18,02
aus £18,02
# 022
MPN: 184766
GUMMISTICKE
aus £7,70
aus £7,70
# 023
MPN: 12574211
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 128300060
# 024
MPN: 379200397
KLEBEDICHTUNG
aus £3,08
aus £3,08
# 025
MPN: 184208
KRAFTSTOFFTANKBEFESTIGUNG
aus £3,72
aus £3,72
# 026
MPN: 389200520
STIFT
aus £3,31
aus £3,31
# 027
MPN: 58841309
SICHERHEITSCLIP
aus £1,83
aus £1,83
Dieses Teil ersetzt die Teilenummer 670000498 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 12648206
Scheibe
aus £0,48
aus £0,48
# 029
MPN: 184209
KRAFTSTOFFTANKBEFESTIGUNG
aus £4,75
aus £4,75
# 030
MPN: 379200397
KLEBEDICHTUNG
aus £3,08
aus £3,08
# 031
MPN: 670000413
STANGE
aus £1,27
aus £1,27
# 032
MPN: 670000412
STANGE
aus £1,27
aus £1,27
# 033
MPN: 14306921
SCHRAUBEN
aus £0,71
aus £0,71
# 034
MPN: 10519624
Scheibe
aus £0,54
aus £0,54
