013 - Luftansaugkrümmer

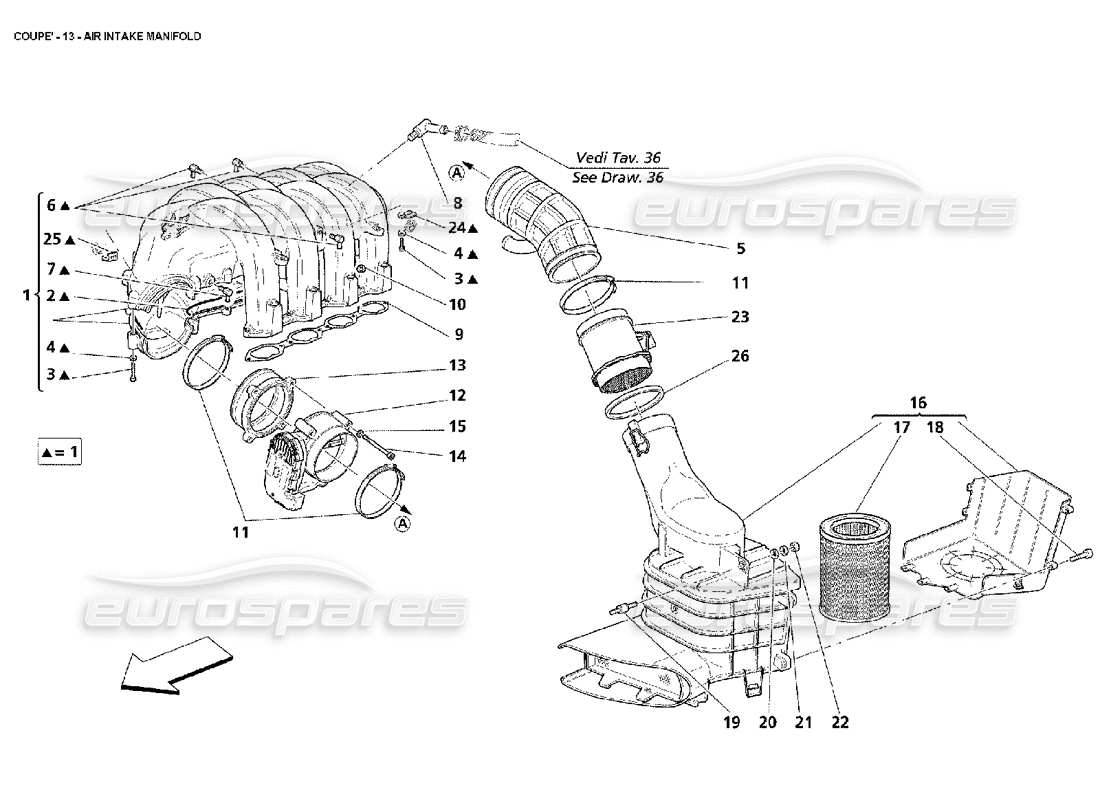

Maserati 4200 Coupe (2002) Air Intake Manifold Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 186239
KOMPLETTES SAUGVERTEILER
aus £591,55
aus £591,55
# 002
MPN: 180830
Dichtung
aus £15,38
aus £15,38
# 003
MPN: 14305524
SCREW-M6X30
aus £0,52
aus £0,52
# 003
MPN: 14305824
SCREW-M6X40
aus £0,53
aus £0,53
# 003
MPN: 14432224
SCREW-M6X22
aus £0,49
aus £0,49
# 003
MPN: 14441424
SCREW-M6X20
aus £1,15
aus £1,15
# 004
MPN: 11197774
Scheibe
aus £0,52
aus £0,52
# 005
MPN: 180047
ÄRMEL
aus £29,23
aus £29,23
# 006
MPN: 128016
GEWINDEVERBINDUNG
aus £6,74
aus £6,74
# 007
MPN: 174818
GEWINDEVERBINDUNG
aus £9,10
aus £9,10
# 008
MPN: 124342
GEWINDEVERBINDUNG
aus £3,56
aus £3,56
# 009
MPN: 219459
Dichtung
- Wird auch im Reparatursatz für die Zylinderkopfdichtung geliefert (Art. 980020001)
aus £6,81
aus £6,81
Dieses Teil ersetzt die Teilenummer 185824
# 010
MPN: 159601
NUSS
aus £0,52
aus £0,52
# 011
MPN: 190151
KLEMME
aus £2,01
aus £2,01
# 012
MPN: 179912
DROSSELKLAPPENHALTER
aus £309,95
aus £309,95
# 013
MPN: 179671
ABSTANDSHALTER
aus £138,18
aus £138,18
# 014
MPN: 14305924
SCHRAUBEN
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 14305921 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 11197774
Scheibe
aus £0,53
aus £0,53
# 016
MPN: 196832
KOMPLETTE FILTERKASTEN
aus £161,43
aus £161,43
Dieses Teil ersetzt die Teilenummer 189757
# 017
MPN: 186183
LUFTFILTER
aus £30,52
aus £30,52
# 018
MPN: 184829
SCHRAUBEN
aus £4,88
aus £4,88
# 019
MPN: 184824
UNTERLAGE
aus £9,55
aus £9,55
# 020
MPN: 12643724
Scheibe
aus £0,52
aus £0,52
# 021
MPN: 12544274
Scheibe
aus £1,85
aus £1,85
# 022
MPN: 15896224
NUSS
aus £0,53
aus £0,53
# 023
MPN: 180045
LUFTMASSENMESSER
aus £151,54
aus £151,54
# 024
MPN: 190509
ROHRHALTERUNG
aus £130,69
aus £130,69
# 025
MPN: 191009
ROHRHALTERUNG
aus £60,28
aus £60,28
# 026
MPN: 193113
Dichtung
aus £3,24
aus £3,24
