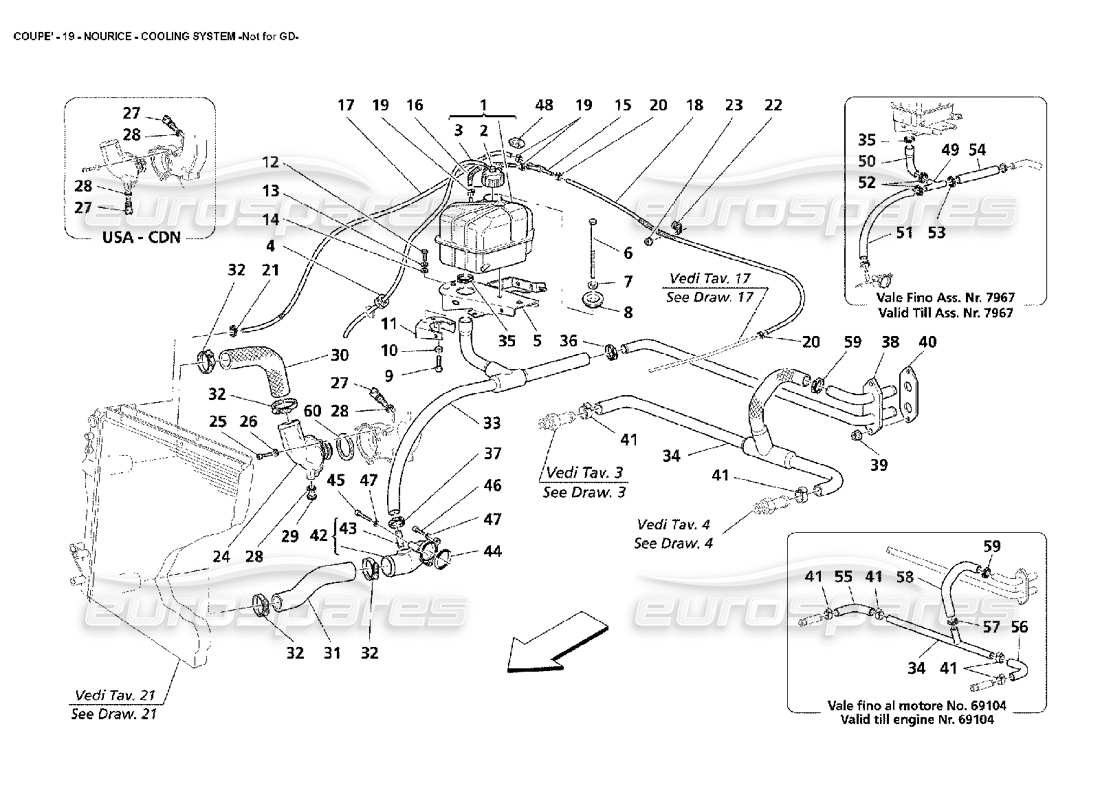

019 - Nourice – Kühlsystem – Nicht für GD
Maserati 4200 Coupe (2002) Nourice - Cooling System -Not for GD Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 384000102
KOMPLETTER AUSDEHNUNGSBEHÄLTER
mit Kappe
aus £60,63
aus £60,63
Dieses Teil ersetzt die Teilenummer 60597447
# 002
MPN: 980145477
Tankstopfen
aus £12,17
aus £12,17
Dieses Teil ersetzt die Teilenummer 46556738
# 003
MPN: 384001316
Schlauch
aus £7,48
aus £7,48
# 004
MPN: 10461987
RING
aus £1,55
aus £1,55
# 005
MPN: 189782
NOURICE-STÜTZHALTERUNG
aus £22,43
aus £22,43
# 006
MPN: 60607472
SPEZIALSCHRAUBE
aus £4,85
aus £4,85
# 007
MPN: 12601274
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12601270
# 008
MPN: 82404496
TASSE
aus £1,89
aus £1,89
# 009
MPN: 10979421
SCHRAUBEN
aus £0,47
aus £0,47
# 010
MPN: 12620474
Scheibe
aus £0,47
aus £0,47
# 011
MPN: 384000135
UNTERSTÜTZUNG FÜR HALTERUNG
aus £14,70
aus £14,70
# 012
MPN: 14305521
SCHRAUBEN
aus £0,53
aus £0,53
# 013
MPN: 12620474
Scheibe
aus £0,47
aus £0,47
# 014
MPN: 12646601
Scheibe
aus £0,71
aus £0,71
# 015
MPN: 189345
3-WAY UNION
aus £13,78
aus £13,78
# 016
MPN: 192621
GUMMISCHLAUCH
aus £19,45
aus £19,45
# 017
MPN: 192614
GUMMISCHLAUCH
aus £161,90
aus £161,90
# 018
MPN: 192615
GUMMISCHLAUCH
aus £9,93
aus £9,93
# 019
MPN: 13125470
RIEMENKRAGEN
aus £0,52
aus £0,52
# 020
MPN: 183919
RIEMENKRAGEN
aus £0,71
aus £0,71
# 021
MPN: 13000190
SCHRAUBKRAGEN
aus £0,54
aus £0,54
# 022
MPN: 10441390
HALTERUNG MIT HÜLSE
aus £0,53
aus £0,53
# 023
MPN: 14058411
NUSS
aus £0,54
aus £0,54
# 024
MPN: 230889
THERMOSTAT MIT ABDECKUNG
(Baugruppenn. 0-10263)
aus £79,37
aus £79,37
Dieses Teil ersetzt die Teilenummer 224624
# 024
MPN: 230890
ABDECKUNG MIT THERMOSTAT
aus £87,22
aus £87,22
Dieses Teil ersetzt die Teilenummer 224623
# 025
MPN: 14305324
SCHRAUBEN
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 14305321
# 026
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
# 027
MPN: 180137
WASSERTEMPERATURSENSOR
- (Menge 2 für Autos USA und CDN)
aus £9,88
aus £9,88
# 028
MPN: 10298460
Dichtung
aus £0,47
aus £0,47
# 029
MPN: 10300540
GEWINDESTECKER
- Nicht für USA und CDN
aus £2,85
aus £2,85
# 030
MPN: 190354
DRUCKROHR VOM MOTOR ZUM KÜHLER
aus £77,31
aus £77,31
Dieses Teil ersetzt die Teilenummer 181747 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 181748
RÜCKLAUFLEITUNG VOM KÜHLER ZUM MOTOR
aus £28,54
aus £28,54
# 032
MPN: 13000790
SCHRAUBKRAGEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 312420106
# 033
MPN: 187080
GUMMISCHLAUCH
- Gültig ab Fahrzeug Ass. Nr. 7968
aus £8,88
aus £8,88
Dieses Teil ersetzt die Teilenummer 186586, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 183115
WASSERAUSLASSROHR
- Gültig bis Motor-Nr. 69104
aus £16,20
aus £16,20
# 034
MPN: 187082
WASSERAUSLASSROHR
- Gültig ab Motor-Nr. 69105
aus £99,10
aus £99,10
# 035
MPN: 13000590
SCHRAUBKRAGEN
- Gültig ab Fahrzeug Ass. Nr. 7968
aus £0,47
aus £0,47
# 035
MPN: 186680
KLEMME
- Gültig bis Fahrzeug Ass. Nr. 7967
aus £0,86
aus £0,86
# 036
MPN: 186680
KLEMME
aus £0,86
aus £0,86
# 037
MPN: 183126
KLEMME
aus £0,87
aus £0,87
# 038
MPN: 66069000
KOMPLETTES STARRES ROHR ZUM HEIZGERÄT
aus £29,39
aus £29,39
# 039
MPN: 12575421
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12575411
# 040
MPN: 385500371
Dichtung
aus £1,08
aus £1,08
# 041
MPN: 178053
KLEMME
- (Menge 4 für Fahrzeuge mit Motor bis Nr. 69104)
aus £0,97
aus £0,97
# 042
MPN: 188067
WASSEREINGANGSABDECKUNG
aus £199,32
aus £199,32
# 043
MPN: 111628
GEWINDEVERBINDUNG
aus £0,47
aus £0,47
# 044
MPN: 154191
Dichtung
aus £0,79
aus £0,79
# 045
MPN: 14306024
SCHRAUBEN
aus £1,31
aus £1,31
Dieses Teil ersetzt die Teilenummer 14306034, die wir auf Lager haben
# 046
MPN: 14432224
SCHRAUBEN
aus £0,53
aus £0,53
# 047
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
# 048
MPN: 192650
CLIP
aus £1,08
aus £1,08
# 049
MPN: 107394
3-WAY UNION
- Gültig bis Fahrzeug Ass. Nr. 7967
aus £20,45
aus £20,45
# 050
MPN: 186586
ÄRMEL
- Gültig bis Fahrzeug Ass. Nr. 7967
Ersetzung
Ersetzung
# 051
MPN: 186653
GUMMISCHLAUCH
- Gültig bis Fahrzeug Ass. Nr. 7967
aus £12,74
aus £12,74
# 052
MPN: 183126
KLEMME
- Gültig bis Fahrzeug Ass. Nr. 7967
aus £0,86
aus £0,86
# 053
MPN: 186680
KLEMME
- Gültig bis Fahrzeug Ass. Nr. 7967
aus £0,86
aus £0,86
# 054
MPN: 186654
GUMMISCHLAUCH
- Gültig bis Fahrzeug Ass. Nr. 7967
aus £15,67
aus £15,67
# 055
MPN: 185579
GUMMISCHLAUCH
- Gültig bis Motor-Nr. 69104
aus £6,74
aus £6,74
# 056
MPN: 185578
GUMMISCHLAUCH
- Gültig bis Motor-Nr. 69104
aus £12,94
aus £12,94
# 057
MPN: 13000490
SCHRAUBKRAGEN
- Gültig bis Motor-Nr. 69104
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 13127870 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 058
MPN: 185582
ÄRMEL
- Gültig bis Motor-Nr. 69104
aus £7,55
aus £7,55
# 059
MPN: 183126
KLEMME
- Gültig bis Motor-Nr. 69104
aus £0,87
aus £0,87
# 059
MPN: 186680
KLEMME
- Gültig ab Motor-Nr. 69105
aus £0,86
aus £0,86
# 060
MPN: 137873
Dichtung
aus £2,95
aus £2,95
-part-diagram-020.webp "MASERATI 4200 COUPE (2002) NOURICE – KÜHLSYSTEM – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-021.webp "MASERATI 4200 COUPE (2002) KÜHLSYSTEMKÜHLER TEILEDIAGRAMM")
-part-diagram-022.webp "MASERATI 4200 COUPE (2002) KUPPLUNG UND BEDIENELEMENTE – NICHT FÜR F1 TEILEDIAGRAMM")
-part-diagram-023.webp "MASERATI 4200 COUPE (2002) KUPPLUNG UND STEUERUNG – GÜLTIG FÜR F1 TEILEDIAGRAMM")
-part-diagram-024.webp "MASERATI 4200 COUPE (2002) PEDALE UND ELEKTRONISCHE GASPEDALSTEUERUNG – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-025.webp "MASERATI 4200 COUPE (2002) PEDALE UND ELEKTRONISCHE GASPEDALSTEUERUNG – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-026.webp "MASERATI 4200 COUPE (2002) F1 HYDRAULISCHE KUPPLUNGSSTEUERUNG – GÜLTIG FÜR F1 TEILEDIAGRAMM")
-part-diagram-027.webp "MASERATI 4200 COUPE (2002) ANTRIEBSEINHEIT UND TANK – GÜLTIG FÜR F1 TEILEDIAGRAMM")
-part-diagram-028.webp "MASERATI 4200 COUPE (2002) GETRIEBE – ABDECKUNG – GETRIEBEÖLKÜHLER TEILEDIAGRAMM")
-part-diagram-029.webp "MASERATI 4200 COUPE (2002) DIFFERENZIALKASTEN – HINTERER UNTERBODEN TEILEDIAGRAMM")
-part-diagram-030.webp "MASERATI 4200 COUPE (2002) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-031.webp "MASERATI 4200 COUPE (2002) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-032.webp "MASERATI 4200 COUPE (2002) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-033.webp "MASERATI 4200 COUPE (2002) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-034.webp "MASERATI 4200 COUPE (2002) MOTOR-GETRIEBE-VERBINDUNGSROHR UND ISOLIERUNGEN TEILEDIAGRAMM")
-part-diagram-035.webp "MASERATI 4200 COUPE (2002) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-036.webp "MASERATI 4200 COUPE (2002) BREMSEN UND HYDRAULISCHE KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-037.webp "MASERATI 4200 COUPE (2002) BREMSSYSTEM – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-038.webp "MASERATI 4200 COUPE (2002) BREMSSYSTEM – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-039.webp "MASERATI 4200 COUPE (2002) BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-040.webp "MASERATI 4200 COUPE (2002) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-041.webp "MASERATI 4200 COUPE (2002) VORDERE UNTERRAHMEN- UND UNTERMOTORSCHUTZE TEILEDIAGRAMM")
-part-diagram-042.webp "MASERATI 4200 COUPE (2002) LENKGETRIEBE TEILEDIAGRAMM")
-part-diagram-043.webp "MASERATI 4200 COUPE (2002) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-044.webp "MASERATI 4200 COUPE (2002) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-045.webp "MASERATI 4200 COUPE (2002) VORDERRADAUFHÄNGUNG – QUERLENKER UND STABILISATOR TEILEDIAGRAMM")
-part-diagram-046.webp "MASERATI 4200 COUPE (2002) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-047.webp "MASERATI 4200 COUPE (2002) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-048.webp "MASERATI 4200 COUPE (2002) RÄDER TEILEDIAGRAMM")
-part-diagram-049.webp "MASERATI 4200 COUPE (2002) ERSATZRAD UND ZUBEHÖR – OPTIONAL TEILEDIAGRAMM")
-part-diagram-050.webp "MASERATI 4200 COUPE (2002) BATTERIE TEILEDIAGRAMM")
-part-diagram-051.webp "MASERATI 4200 COUPE (2002) STROMGENERATOR-STARTMOTOR TEILEDIAGRAMM")
-part-diagram-052.webp "MASERATI 4200 COUPE (2002) WERKZEUGE, AUSRÜSTUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-100.webp "MASERATI 4200 COUPE (2002) KAROSSERIE – VORDERE AUßENVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-101.webp "MASERATI 4200 COUPE (2002) ZENTRALE AUßENVERKLEIDUNGEN DER KAROSSERIE TEILEDIAGRAMM")
-part-diagram-102.webp "MASERATI 4200 COUPE (2002) KAROSSERIE-HECKAUßENVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-103.webp "MASERATI 4200 COUPE (2002) VORDERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-104.webp "MASERATI 4200 COUPE (2002) ZENTRALE STRUKTUR TEILEDIAGRAMM")
-part-diagram-105.webp "MASERATI 4200 COUPE (2002) HINTERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-106.webp "MASERATI 4200 COUPE (2002) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-107.webp "MASERATI 4200 COUPE (2002) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-108.webp "MASERATI 4200 COUPE (2002) TEPPICHE IM FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-109.webp "MASERATI 4200 COUPE (2002) VERKLEIDUNGEN DES KOFFERRAUMHAUBENFACHS – LUFTEINLASS UND HITZESCHUTZ TEILEDIAGRAMM")
-part-diagram-110.webp "MASERATI 4200 COUPE (2002) DACHPANEELPOLSTERUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-111.webp "MASERATI 4200 COUPE (2002) INNENVERKLEIDUNG – MITTEL- UND VORDERPFOSTENVERKLEIDUNG – SEITENSCHIENENABDECKUNG TEILEDIAGRAMM")
-part-diagram-112.webp "MASERATI 4200 COUPE (2002) INNENVERKLEIDUNGEN – PFOSTENVERKLEIDUNG UND HINTERE ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-113.webp "MASERATI 4200 COUPE (2002) INNENVERKLEIDUNGEN – HINTEN UNTER DER FENSTERVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-114.webp "MASERATI 4200 COUPE (2002) MOTORHAUBE UND ÖFFNUNGSVORRICHTUNG TEILEDIAGRAMM")
-part-diagram-115.webp "MASERATI 4200 COUPE (2002) KOFFERRAUMHAUBE, MOTORHAUBE UND GASTÜR TEILEDIAGRAMM")
-part-diagram-116.webp "MASERATI 4200 COUPE (2002) TÜREN – RAHMEN UND VERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-117.webp "MASERATI 4200 COUPE (2002) TÜREN – ÖFFNUNGSKONTROLLE UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-118.webp "MASERATI 4200 COUPE (2002) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-119.webp "MASERATI 4200 COUPE (2002) GLÄSER – DICHTUNGEN UND INNERER RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-120.webp "MASERATI 4200 COUPE (2002) VORDERSITZ UND SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-121.webp "MASERATI 4200 COUPE (2002) VORDERSITZ – FÜHRUNG UND BEWEGUNG TEILEDIAGRAMM")
-part-diagram-122.webp "MASERATI 4200 COUPE (2002) RÜCKSITZ UND SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-123.webp "MASERATI 4200 COUPE (2002) ARMATURENBRETT – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-124.webp "MASERATI 4200 COUPE (2002) DASHBOARD – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-125.webp "MASERATI 4200 COUPE (2002) ARMATURENBRETTSCHUBLADE TEILEDIAGRAMM")
-part-diagram-126.webp "MASERATI 4200 COUPE (2002) TUNNEL - RAHMEN UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-127.webp "MASERATI 4200 COUPE (2002) AIRBAGS TEILEDIAGRAMM")
-part-diagram-128.webp "MASERATI 4200 COUPE (2002) ARMATURENBRETT-INSTRUMENTE TEILEDIAGRAMM")
-part-diagram-129.webp "MASERATI 4200 COUPE (2002) TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-130.webp "MASERATI 4200 COUPE (2002) VORDER- UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-131.webp "MASERATI 4200 COUPE (2002) XENON-SCHEINWERFER UND SCHEIBE – OPTIONAL TEILEDIAGRAMM")
-part-diagram-132.webp "MASERATI 4200 COUPE (2002) SCHILDE UND AUSSENVERARBEITUNG TEILEDIAGRAMM")
-part-diagram-133.webp "MASERATI 4200 COUPE (2002) WINDSCHUTZSCHEIBE – SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-134.webp "MASERATI 4200 COUPE (2002) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-135.webp "MASERATI 4200 COUPE (2002) MOTORHAUBENSENSOREN UND STEUERSTATIONEN TEILEDIAGRAMM")
-part-diagram-136.webp "MASERATI 4200 COUPE (2002) KONTROLLSTATION IM VORDEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-137.webp "MASERATI 4200 COUPE (2002) STEUERGERÄTE AUF DER BEIFAHRERSEITE TEILEDIAGRAMM")
-part-diagram-138.webp "MASERATI 4200 COUPE (2002) TEILEDIAGRAMM FÜR SENSOREN UND STEUERGERÄTE DER RECHTEN SEITLICHEN KOFFERRAUMHAUBE")
-part-diagram-139.webp "MASERATI 4200 COUPE (2002) TEILEDIAGRAMM DER STEUEREINHEIT FÜR DIE LINKE SEITLICHE KOFFERRAUMHAUBE")
-part-diagram-140.webp "MASERATI 4200 COUPE (2002) DIEBSTAHLSICHERE ELEKTRISCHE PLATINEN UND GERÄTE TEILEDIAGRAMM")
-part-diagram-141.webp "MASERATI 4200 COUPE (2002) WEGFAHRSPERRENSATZ TEILEDIAGRAMM")
-part-diagram-142.webp "MASERATI 4200 COUPE (2002) VERDAMPFERGRUPPE TEILEDIAGRAMM")
-part-diagram-143.webp "MASERATI 4200 COUPE (2002) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-144.webp "MASERATI 4200 COUPE (2002) AUTO-STEREOANLAGE TEILEDIAGRAMM")
-part-diagram-145.webp "MASERATI 4200 COUPE (2002) STEREOANLAGE - ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-146.webp "MASERATI 4200 COUPE (2002) PLATTEN TEILEDIAGRAMM")
-part-diagram-000.webp "MASERATI 4200 COUPE (2002) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-001.webp "MASERATI 4200 COUPE (2002) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-002.webp "MASERATI 4200 COUPE (2002) PLEUEL UND KOLBEN DER KURBELWELLE TEILEDIAGRAMM")
-part-diagram-003.webp "MASERATI 4200 COUPE (2002) TEILEDIAGRAMM DES RECHTEN ZYLINDERKOPFS")
-part-diagram-004.webp "MASERATI 4200 COUPE (2002) TEILEDIAGRAMM DES LINKEN ZYLINDERKOPFES")
-part-diagram-005.webp "MASERATI 4200 COUPE (2002) TIMING – STÖßEL TEILEDIAGRAMM")
-part-diagram-006.webp "MASERATI 4200 COUPE (2002) TIMING – KONTROLLEN TEILEDIAGRAMM")
-part-diagram-007.webp "MASERATI 4200 COUPE (2002) EINSPRITZGERÄT - ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-008.webp "MASERATI 4200 COUPE (2002) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-009.webp "MASERATI 4200 COUPE (2002) KRAFTSTOFFPUMPE UND ROHRE TEILEDIAGRAMM")
-part-diagram-010.webp "MASERATI 4200 COUPE (2002) KRAFTSTOFFTANKS UND UNION TEILEDIAGRAMM")
-part-diagram-011.webp "MASERATI 4200 COUPE (2002) ANTIVERDUNSTUNGSGERÄT – NICHT FÜR USA UND CDN TEILEDIAGRAMM")
-part-diagram-012.webp "MASERATI 4200 COUPE (2002) ANTIVERDUNSTUNGSGERÄT – GÜLTIG FÜR USA UND CDN TEILEDIAGRAMM")
-part-diagram-013.webp "MASERATI 4200 COUPE (2002) LUFTANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-014.webp "MASERATI 4200 COUPE (2002) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-015.webp "MASERATI 4200 COUPE (2002) ABGASSYSTEM – VARIATIONEN FÜR USA UND CDN TEILEDIAGRAMM")
-part-diagram-016.webp "MASERATI 4200 COUPE (2002) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-017.webp "MASERATI 4200 COUPE (2002) SCHMIERSYSTEM – TANK – WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-018.webp "MASERATI 4200 COUPE (2002) WASSER-ÖL-PUMPE TEILEDIAGRAMM")
