036 - Bremsen und hydraulische Kupplungssteuerung

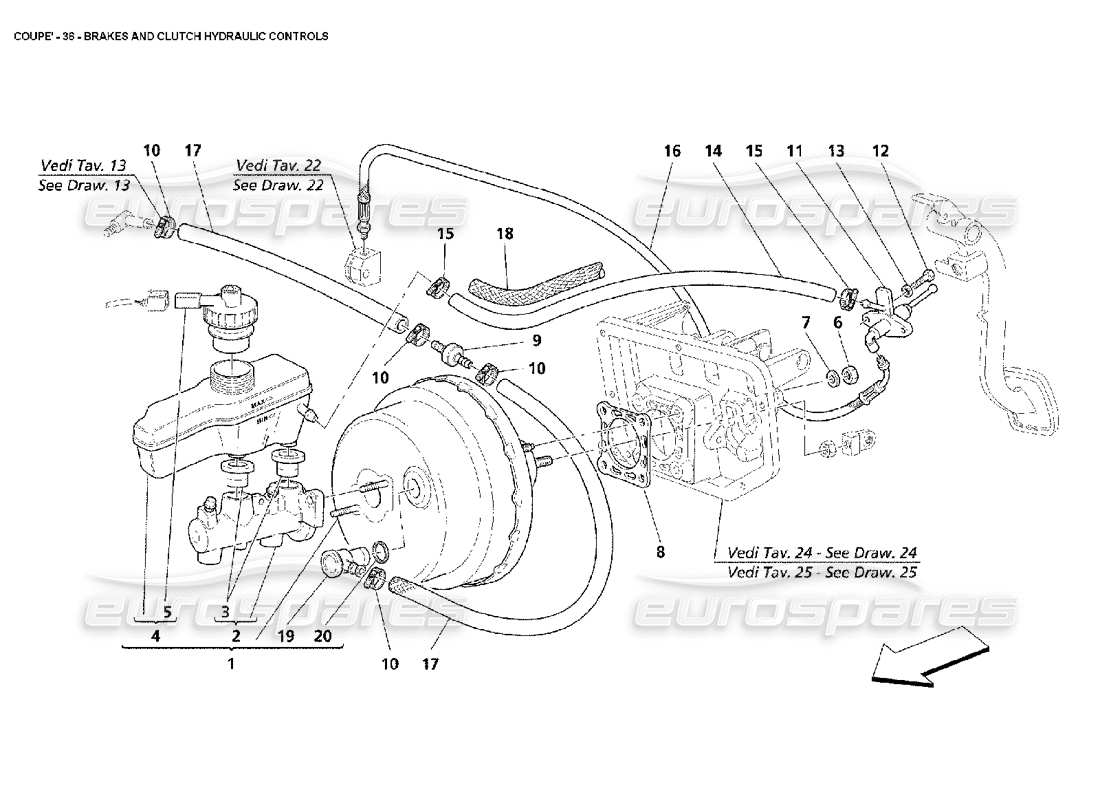

Maserati 4200 Coupe (2002) Brakes and Clutch Hydraulic Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 184744
VOLLSTÄNDIGER BREMSKRAFTVERSTÄRKER
aus £339,48
aus £339,48
Dieses Teil ersetzt die Teilenummer 185156
# 002
MPN: 171782
BREMSPUMPE
aus £338,98
aus £338,98
# 003
MPN: 171784
GUMMIBUCHSE
aus £5,09
aus £5,09
# 004
MPN: 171783
ÖLBREMSBEHÄLTER
aus £50,76
aus £50,76
# 005
MPN: 153592
Stecker
aus £25,20
aus £25,20
# 006
MPN: 16104421
NUSS
aus £0,81
aus £0,81
# 007
MPN: 12601374
Scheibe
aus £0,54
aus £0,54
# 008
MPN: 367402309
Dichtung
aus £1,55
aus £1,55
# 009
MPN: 193186
UNTERDRUCKVENTIL
aus £7,05
aus £7,05
# 010
MPN: 13000390
SCHRAUBKRAGEN
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 13121170 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 184753
KUPPLUNGSPUMPE
- Nicht für F1
aus £239,29
aus £239,29
# 012
MPN: 16043621
SCHRAUBEN
- Nicht für F1
aus £1,08
aus £1,08
# 013
MPN: 12601374
Scheibe
- Nicht für F1
aus £0,54
aus £0,54
# 014
MPN: 19073289
BREMSFLÜSSIGKEITSLEITUNG
– Nicht für F1 – Gültig für GD
aus £67,22
aus £67,22
# 014
MPN: 19073389
BREMSFLÜSSIGKEITSLEITUNG
- Nicht für F1 - Nicht für GD
aus £2,61
aus £2,61
# 015
MPN: 13000190
SCHRAUBKRAGEN
- Nicht für F1
aus £0,53
aus £0,53
# 016
MPN: 181769
KUPPLUNGSSTEUERROHR
- Nicht für F1 - Nicht für GD
aus £261,76
aus £261,76
# 016
MPN: 189061
KUPPLUNGSSTEUERROHR
– Nicht für F1 – Gültig für GD
aus £44,82
aus £44,82
# 017
MPN: 302220611
GUMMISCHLAUCH
- Lieferung in Metern - (Mindestmenge 1m. oder ein Vielfaches)
aus £21,92
aus £21,92
Dieses Teil ersetzt die Teilenummer 192978
# 018
MPN: 191839
ROHRSCHUTZ
- Nicht für F1
Ersetzung
Ersetzung
# 019
MPN: 387401170
UNION
aus £3,74
aus £3,74
# 020
MPN: 387400304
GUMMI
aus £2,32
aus £2,32
