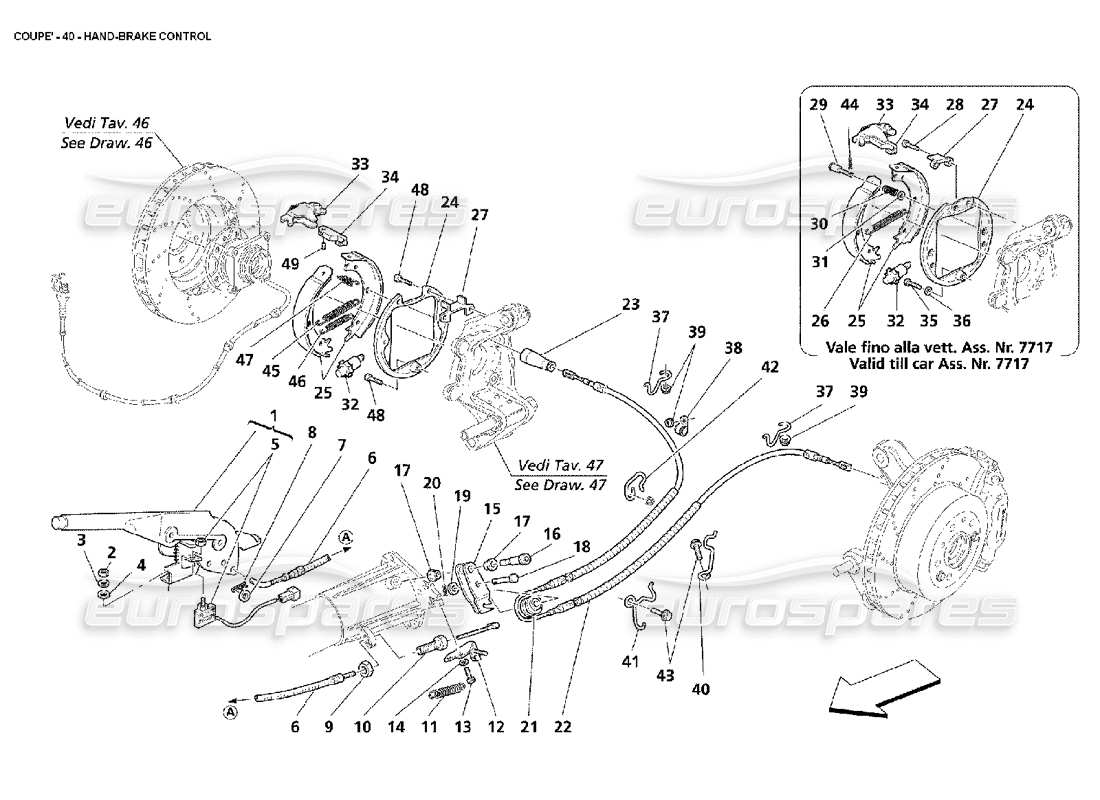

040 - Handbremssteuerung
Maserati 4200 Coupe (2002) Hand-Brake Control Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 188591
HANDBREMSHEBEL
aus £122,07
aus £122,07
# 002
MPN: 16104421
NUSS
aus £0,81
aus £0,81
# 003
MPN: 14496521
Scheibe
aus £0,53
aus £0,53
# 004
MPN: 12628924
Scheibe
aus £1,90
aus £1,90
# 005
MPN: 383300157
MIKROSCHALTER
aus £25,41
aus £25,41
Dieses Teil ersetzt die Teilenummer 980000944
# 006
MPN: 185279
VORDERES KABEL
- Nicht für USA und CDN - Gültig bis zum Fahrzeug. Nr. 7463 – Gültig bis zur Erschöpfung des Vorrats – Nach Erschöpfung des Vorrats ersetzt durch 193301
Ersetzung
Ersetzung
# 006
MPN: 193301
VORDERES KABEL
- Gültig für USA und CDN - Von Auto Ass. Nr. 7464 gültig für alle Versionen
aus £61,38
aus £61,38
Dieses Teil ersetzt die Teilenummer 185279
# 007
MPN: 12642701
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12642724
# 008
MPN: 10766301
SPLIT PIN
aus £0,47
aus £0,47
# 009
MPN: 10726824
NUSS
aus £3,25
aus £3,25
# 010
MPN: 185282
KABELSPANNER
aus £12,17
aus £12,17
# 011
MPN: 101305
FRÜHLING
aus £8,36
aus £8,36
# 012
MPN: 186208
HALTERUNG FÜR FEDER
aus £8,41
aus £8,41
# 013
MPN: 10902024
SCHRAUBEN
aus £0,47
aus £0,47
# 014
MPN: 11199674
Scheibe
aus £0,53
aus £0,53
# 015
MPN: 188588
BREMSÜBERTRAGUNGSHEBEL
aus £15,15
aus £15,15
# 016
MPN: 185278
STIFT DES GETRIEBEHEBELS
aus £15,15
aus £15,15
# 017
MPN: 175729
BUCHSE
aus £6,58
aus £6,58
# 018
MPN: 10050811
STIFT
aus £5,22
aus £5,22
# 019
MPN: 10519601
Scheibe
aus £0,53
aus £0,53
# 020
MPN: 10734301
SPLIT PIN
aus £0,47
aus £0,47
# 021
MPN: 188587
KABELÜBERTRAGUNGSRIEMENSCHEIBE
aus £11,26
aus £11,26
# 022
MPN: 186867
HINTERES KABEL
- Nicht für USA und CDN - Gültig bis zum Fahrzeug. Nr. 7463 – Gültig bis zur Erschöpfung des Vorrats – Nach Erschöpfung des Vorrats ersetzt durch 194875
Ersetzung
Ersetzung
# 022
MPN: 193303
HINTERES KABEL
- Gültig für USA und CDN - Von Auto Ass. Nr. 7464 gültig für alle Versionen - Gültig bis Fahrzeug Ass. Nr. 7717 – Gültig bis zur Erschöpfung des Vorrats – Nach Erschöpfung des Vorrats ersetzt durch 194875
aus £64,89
aus £64,89
# 022
MPN: 194875
HINTERES KABEL
aus £71,28
aus £71,28
Dieses Teil ersetzt die Teilenummer 186867
# 023
MPN: 143938
KABELUMHÜLLE
aus £16,73
aus £16,73
Dieses Teil ersetzt die Teilenummer 388000341
# 024
MPN: 186574
SCHUHE UNTERSTÜTZEN ABSTANDSHALTER
- Gültig ab Fahrzeug Ass. Nr. 7718
aus £43,14
aus £43,14
# 024
MPN: 388000348
SCHUHE UNTERSTÜTZEN ABSTANDSHALTER
- Gültig bis Fahrzeug Ass. Nr. 7717
aus £170,52
aus £170,52
# 025
-
KOMPLETTER BREMSBACKENSATZ
# 025
MPN: 248418
HANDBREMSBACKE
aus £98,83
aus £98,83
Dieses Teil ersetzt die Teilenummer 235894
# 025
MPN: 388000111
HANDBREMSSCHUH (1 STÜCK) 4 STÜCK ERFORDERLICH
- Gültig bis Fahrzeug Ass. Nr. 7717 – VERWENDEN SIE DIE TEILENUMMER 170701
aus £49,16
aus £49,16
# 025
MPN: 388000111/A
HANDBREMSSCHUHE (SATZ VON 4)
aus £98,21
aus £98,21
# 026
MPN: 388001334
RÜCKSTELLFEDER FÜR BREMSBACKEN
- Gültig bis Fahrzeug Ass. Nr. 7717
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 388000334
# 027
MPN: 190814
KLEINER BLOCK
- Gültig ab Fahrzeug Ass. Nr. 7718
aus £37,66
aus £37,66
# 027
MPN: 388000340
KLEINER BLOCK
- Gültig bis Fahrzeug Ass. Nr. 7717
aus £20,38
aus £20,38
# 028
MPN: 388000342
SCHRAUBEN
- Gültig bis Fahrzeug Ass. Nr. 7717
aus £7,93
aus £7,93
# 029
MPN: 193312
PIN FÜR SCHUHE
- Gültig bis Fahrzeug Ass. Nr. 7717
aus £26,09
aus £26,09
# 030
MPN: 318020337
FRÜHLING
- Gültig bis Fahrzeug Ass. Nr. 7717
aus £0,89
aus £0,89
# 031
MPN: 14496521
Scheibe
- Gültig bis Fahrzeug Ass. Nr. 7717
aus £0,51
aus £0,51
# 032
MPN: 186572
FÜR HANDBREMSE REGISTRIEREN
aus £22,61
aus £22,61
Dieses Teil ersetzt die Teilenummer 388000113
# 032
MPN: 186572
FÜR HANDBREMSE REGISTRIEREN
- Gültig ab Fahrzeug Ass. Nr. 7718
aus £22,61
aus £22,61
Dieses Teil ersetzt die Teilenummer 388000113
# 033
MPN: 190782
HANDBREMSSTEUERGERÄT
- Gültig ab Fahrzeug Ass. Nr. 7718
aus £24,97
aus £24,97
Dieses Teil ersetzt die Teilenummer 388001155
# 033
MPN: 388001155
HANDBREMSSTEUERGERÄT
- Gültig bis Fahrzeug Ass. Nr. 7717
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 388000155
# 034
MPN: 105270
GABEL
- Gültig ab Fahrzeug Ass. Nr. 7718
aus £14,95
aus £14,95
Dieses Teil ersetzt die Teilenummer 388000364
# 034
MPN: 388000364
GABEL
- Gültig bis Fahrzeug Ass. Nr. 7717
Ersetzung
Ersetzung
# 035
MPN: 14305121
SCHRAUBEN
- Gültig bis Fahrzeug Ass. Nr. 7717
aus £0,47
aus £0,47
# 036
MPN: 10569279
Scheibe
- Gültig bis Fahrzeug Ass. Nr. 7717
aus £0,71
aus £0,71
# 037
MPN: 186933
Linke und rechte Bremszugfeder
aus £1,45
aus £1,45
# 038
MPN: 10441190
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
# 039
MPN: 14058411
NUSS
aus £0,47
aus £0,47
# 040
MPN: 186934
Bremszugfeder
aus £1,81
aus £1,81
# 041
MPN: 186935
BREMSKABEL VORDERE FEDER
- Gültig für F1
aus £2,24
aus £2,24
# 042
MPN: 186936
BREMSKABEL HINTERE FEDER
- Gültig für F1
aus £2,24
aus £2,24
# 043
MPN: 11730624
SCHRAUBEN
aus £0,47
aus £0,47
# 044
MPN: 58841309
SICHERHEITSCLIP
- Gültig bis Fahrzeug Ass. Nr. 7717
aus £1,88
aus £1,88
Dieses Teil ersetzt die Teilenummer 670000498 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 045
MPN: 190776
RÜCKSTELLFEDER FÜR BREMSBACKEN
- Gültig ab Fahrzeug Ass. Nr. 7718
aus £9,57
aus £9,57
# 046
MPN: 190779
RÜCKSTELLFEDER FÜR BREMSBACKEN
- Gültig ab Fahrzeug Ass. Nr. 7718
aus £1,86
aus £1,86
# 047
MPN: 190780
FRÜHLING FÜR SCHUHE
- Gültig ab Fahrzeug Ass. Nr. 7718
aus £1,71
aus £1,71
# 048
MPN: 190870
SCHRAUBEN
- Gültig ab Fahrzeug Ass. Nr. 7718
aus £1,15
aus £1,15
Dieses Teil ersetzt die Teilenummer 193737 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 049
MPN: 101282
STIFT
- Gültig ab Fahrzeug Ass. Nr. 7718
aus £4,02
aus £4,02
-part-diagram-041.webp "MASERATI 4200 COUPE (2002) VORDERE UNTERRAHMEN- UND UNTERMOTORSCHUTZE TEILEDIAGRAMM")
-part-diagram-042.webp "MASERATI 4200 COUPE (2002) LENKGETRIEBE TEILEDIAGRAMM")
-part-diagram-043.webp "MASERATI 4200 COUPE (2002) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-044.webp "MASERATI 4200 COUPE (2002) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-045.webp "MASERATI 4200 COUPE (2002) VORDERRADAUFHÄNGUNG – QUERLENKER UND STABILISATOR TEILEDIAGRAMM")
-part-diagram-046.webp "MASERATI 4200 COUPE (2002) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-047.webp "MASERATI 4200 COUPE (2002) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-048.webp "MASERATI 4200 COUPE (2002) RÄDER TEILEDIAGRAMM")
-part-diagram-049.webp "MASERATI 4200 COUPE (2002) ERSATZRAD UND ZUBEHÖR – OPTIONAL TEILEDIAGRAMM")
-part-diagram-050.webp "MASERATI 4200 COUPE (2002) BATTERIE TEILEDIAGRAMM")
-part-diagram-051.webp "MASERATI 4200 COUPE (2002) STROMGENERATOR-STARTMOTOR TEILEDIAGRAMM")
-part-diagram-052.webp "MASERATI 4200 COUPE (2002) WERKZEUGE, AUSRÜSTUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-100.webp "MASERATI 4200 COUPE (2002) KAROSSERIE – VORDERE AUßENVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-101.webp "MASERATI 4200 COUPE (2002) ZENTRALE AUßENVERKLEIDUNGEN DER KAROSSERIE TEILEDIAGRAMM")
-part-diagram-102.webp "MASERATI 4200 COUPE (2002) KAROSSERIE-HECKAUßENVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-103.webp "MASERATI 4200 COUPE (2002) VORDERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-104.webp "MASERATI 4200 COUPE (2002) ZENTRALE STRUKTUR TEILEDIAGRAMM")
-part-diagram-105.webp "MASERATI 4200 COUPE (2002) HINTERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-106.webp "MASERATI 4200 COUPE (2002) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-107.webp "MASERATI 4200 COUPE (2002) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-108.webp "MASERATI 4200 COUPE (2002) TEPPICHE IM FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-109.webp "MASERATI 4200 COUPE (2002) VERKLEIDUNGEN DES KOFFERRAUMHAUBENFACHS – LUFTEINLASS UND HITZESCHUTZ TEILEDIAGRAMM")
-part-diagram-110.webp "MASERATI 4200 COUPE (2002) DACHPANEELPOLSTERUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-111.webp "MASERATI 4200 COUPE (2002) INNENVERKLEIDUNG – MITTEL- UND VORDERPFOSTENVERKLEIDUNG – SEITENSCHIENENABDECKUNG TEILEDIAGRAMM")
-part-diagram-112.webp "MASERATI 4200 COUPE (2002) INNENVERKLEIDUNGEN – PFOSTENVERKLEIDUNG UND HINTERE ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-113.webp "MASERATI 4200 COUPE (2002) INNENVERKLEIDUNGEN – HINTEN UNTER DER FENSTERVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-114.webp "MASERATI 4200 COUPE (2002) MOTORHAUBE UND ÖFFNUNGSVORRICHTUNG TEILEDIAGRAMM")
-part-diagram-115.webp "MASERATI 4200 COUPE (2002) KOFFERRAUMHAUBE, MOTORHAUBE UND GASTÜR TEILEDIAGRAMM")
-part-diagram-116.webp "MASERATI 4200 COUPE (2002) TÜREN – RAHMEN UND VERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-117.webp "MASERATI 4200 COUPE (2002) TÜREN – ÖFFNUNGSKONTROLLE UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-118.webp "MASERATI 4200 COUPE (2002) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-119.webp "MASERATI 4200 COUPE (2002) GLÄSER – DICHTUNGEN UND INNERER RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-120.webp "MASERATI 4200 COUPE (2002) VORDERSITZ UND SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-121.webp "MASERATI 4200 COUPE (2002) VORDERSITZ – FÜHRUNG UND BEWEGUNG TEILEDIAGRAMM")
-part-diagram-122.webp "MASERATI 4200 COUPE (2002) RÜCKSITZ UND SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-123.webp "MASERATI 4200 COUPE (2002) ARMATURENBRETT – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-124.webp "MASERATI 4200 COUPE (2002) DASHBOARD – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-125.webp "MASERATI 4200 COUPE (2002) ARMATURENBRETTSCHUBLADE TEILEDIAGRAMM")
-part-diagram-126.webp "MASERATI 4200 COUPE (2002) TUNNEL - RAHMEN UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-127.webp "MASERATI 4200 COUPE (2002) AIRBAGS TEILEDIAGRAMM")
-part-diagram-128.webp "MASERATI 4200 COUPE (2002) ARMATURENBRETT-INSTRUMENTE TEILEDIAGRAMM")
-part-diagram-129.webp "MASERATI 4200 COUPE (2002) TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-130.webp "MASERATI 4200 COUPE (2002) VORDER- UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-131.webp "MASERATI 4200 COUPE (2002) XENON-SCHEINWERFER UND SCHEIBE – OPTIONAL TEILEDIAGRAMM")
-part-diagram-132.webp "MASERATI 4200 COUPE (2002) SCHILDE UND AUSSENVERARBEITUNG TEILEDIAGRAMM")
-part-diagram-133.webp "MASERATI 4200 COUPE (2002) WINDSCHUTZSCHEIBE – SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-134.webp "MASERATI 4200 COUPE (2002) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-135.webp "MASERATI 4200 COUPE (2002) MOTORHAUBENSENSOREN UND STEUERSTATIONEN TEILEDIAGRAMM")
-part-diagram-136.webp "MASERATI 4200 COUPE (2002) KONTROLLSTATION IM VORDEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-137.webp "MASERATI 4200 COUPE (2002) STEUERGERÄTE AUF DER BEIFAHRERSEITE TEILEDIAGRAMM")
-part-diagram-138.webp "MASERATI 4200 COUPE (2002) TEILEDIAGRAMM FÜR SENSOREN UND STEUERGERÄTE DER RECHTEN SEITLICHEN KOFFERRAUMHAUBE")
-part-diagram-139.webp "MASERATI 4200 COUPE (2002) TEILEDIAGRAMM DER STEUEREINHEIT FÜR DIE LINKE SEITLICHE KOFFERRAUMHAUBE")
-part-diagram-140.webp "MASERATI 4200 COUPE (2002) DIEBSTAHLSICHERE ELEKTRISCHE PLATINEN UND GERÄTE TEILEDIAGRAMM")
-part-diagram-141.webp "MASERATI 4200 COUPE (2002) WEGFAHRSPERRENSATZ TEILEDIAGRAMM")
-part-diagram-142.webp "MASERATI 4200 COUPE (2002) VERDAMPFERGRUPPE TEILEDIAGRAMM")
-part-diagram-143.webp "MASERATI 4200 COUPE (2002) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-144.webp "MASERATI 4200 COUPE (2002) AUTO-STEREOANLAGE TEILEDIAGRAMM")
-part-diagram-145.webp "MASERATI 4200 COUPE (2002) STEREOANLAGE - ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-146.webp "MASERATI 4200 COUPE (2002) PLATTEN TEILEDIAGRAMM")
-part-diagram-000.webp "MASERATI 4200 COUPE (2002) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-001.webp "MASERATI 4200 COUPE (2002) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-002.webp "MASERATI 4200 COUPE (2002) PLEUEL UND KOLBEN DER KURBELWELLE TEILEDIAGRAMM")
-part-diagram-003.webp "MASERATI 4200 COUPE (2002) TEILEDIAGRAMM DES RECHTEN ZYLINDERKOPFS")
-part-diagram-004.webp "MASERATI 4200 COUPE (2002) TEILEDIAGRAMM DES LINKEN ZYLINDERKOPFES")
-part-diagram-005.webp "MASERATI 4200 COUPE (2002) TIMING – STÖßEL TEILEDIAGRAMM")
-part-diagram-006.webp "MASERATI 4200 COUPE (2002) TIMING – KONTROLLEN TEILEDIAGRAMM")
-part-diagram-007.webp "MASERATI 4200 COUPE (2002) EINSPRITZGERÄT - ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-008.webp "MASERATI 4200 COUPE (2002) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-009.webp "MASERATI 4200 COUPE (2002) KRAFTSTOFFPUMPE UND ROHRE TEILEDIAGRAMM")
-part-diagram-010.webp "MASERATI 4200 COUPE (2002) KRAFTSTOFFTANKS UND UNION TEILEDIAGRAMM")
-part-diagram-011.webp "MASERATI 4200 COUPE (2002) ANTIVERDUNSTUNGSGERÄT – NICHT FÜR USA UND CDN TEILEDIAGRAMM")
-part-diagram-012.webp "MASERATI 4200 COUPE (2002) ANTIVERDUNSTUNGSGERÄT – GÜLTIG FÜR USA UND CDN TEILEDIAGRAMM")
-part-diagram-013.webp "MASERATI 4200 COUPE (2002) LUFTANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-014.webp "MASERATI 4200 COUPE (2002) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-015.webp "MASERATI 4200 COUPE (2002) ABGASSYSTEM – VARIATIONEN FÜR USA UND CDN TEILEDIAGRAMM")
-part-diagram-016.webp "MASERATI 4200 COUPE (2002) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-017.webp "MASERATI 4200 COUPE (2002) SCHMIERSYSTEM – TANK – WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-018.webp "MASERATI 4200 COUPE (2002) WASSER-ÖL-PUMPE TEILEDIAGRAMM")
-part-diagram-019.webp "MASERATI 4200 COUPE (2002) NOURICE – KÜHLSYSTEM – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-020.webp "MASERATI 4200 COUPE (2002) NOURICE – KÜHLSYSTEM – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-021.webp "MASERATI 4200 COUPE (2002) KÜHLSYSTEMKÜHLER TEILEDIAGRAMM")
-part-diagram-022.webp "MASERATI 4200 COUPE (2002) KUPPLUNG UND BEDIENELEMENTE – NICHT FÜR F1 TEILEDIAGRAMM")
-part-diagram-023.webp "MASERATI 4200 COUPE (2002) KUPPLUNG UND STEUERUNG – GÜLTIG FÜR F1 TEILEDIAGRAMM")
-part-diagram-024.webp "MASERATI 4200 COUPE (2002) PEDALE UND ELEKTRONISCHE GASPEDALSTEUERUNG – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-025.webp "MASERATI 4200 COUPE (2002) PEDALE UND ELEKTRONISCHE GASPEDALSTEUERUNG – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-026.webp "MASERATI 4200 COUPE (2002) F1 HYDRAULISCHE KUPPLUNGSSTEUERUNG – GÜLTIG FÜR F1 TEILEDIAGRAMM")
-part-diagram-027.webp "MASERATI 4200 COUPE (2002) ANTRIEBSEINHEIT UND TANK – GÜLTIG FÜR F1 TEILEDIAGRAMM")
-part-diagram-028.webp "MASERATI 4200 COUPE (2002) GETRIEBE – ABDECKUNG – GETRIEBEÖLKÜHLER TEILEDIAGRAMM")
-part-diagram-029.webp "MASERATI 4200 COUPE (2002) DIFFERENZIALKASTEN – HINTERER UNTERBODEN TEILEDIAGRAMM")
-part-diagram-030.webp "MASERATI 4200 COUPE (2002) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-031.webp "MASERATI 4200 COUPE (2002) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-032.webp "MASERATI 4200 COUPE (2002) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-033.webp "MASERATI 4200 COUPE (2002) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-034.webp "MASERATI 4200 COUPE (2002) MOTOR-GETRIEBE-VERBINDUNGSROHR UND ISOLIERUNGEN TEILEDIAGRAMM")
-part-diagram-035.webp "MASERATI 4200 COUPE (2002) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-036.webp "MASERATI 4200 COUPE (2002) BREMSEN UND HYDRAULISCHE KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-037.webp "MASERATI 4200 COUPE (2002) BREMSSYSTEM – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-038.webp "MASERATI 4200 COUPE (2002) BREMSSYSTEM – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-039.webp "MASERATI 4200 COUPE (2002) BREMSSÄTTEL TEILEDIAGRAMM")
