047 - Hinterradaufhängung – Querlenker

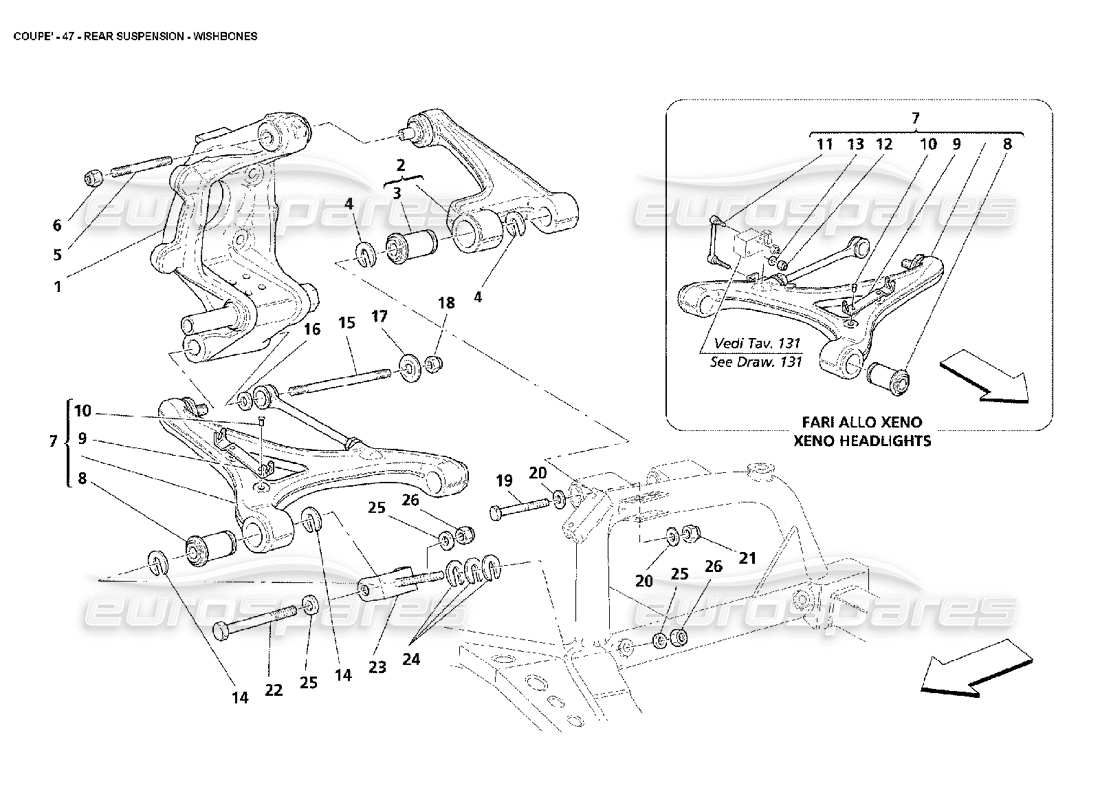

Maserati 4200 Coupe (2002) Rear Suspension - Wishbones Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 183589
RECHTER HINTERER NABENHALTER
-Gültig bis zum Fahrzeug. Nr. 7717-
aus £396,80
aus £396,80
# 001
MPN: 183590
LINKER HINTERNABENHALTER
-Gültig bis zum Fahrzeug. Nr. 7717-
aus £349,83
aus £349,83
# 001
MPN: 189334
RECHTER HINTERER NABENHALTER
-Gültig ab Fahrzeugtyp. Nr. 7718-
aus £336,00
aus £336,00
# 001
MPN: 189335
LINKER HINTERNABENHALTER
-Gültig ab Fahrzeugtyp. Nr. 7718-
aus £352,72
aus £352,72
# 002
MPN: 196779
VOLLSTÄNDIGER OBERHEBEL
aus £1.933,18
aus £1.933,18
Dieses Teil ersetzt die Teilenummer 196040
# 003
MPN: 186496
FLANBLOC
-Gültig ab Fahrzeugtyp. Nr. 7732-
aus £117,60
aus £117,60
# 003
MPN: 387000163
FLANBLOC
Alternative Verwendung, Teilenummer: 169574
aus £116,96
aus £116,96
# 004
MPN: 377030378
Scheibe
-Dicke mm. 0,50-
aus £3,16
aus £3,16
# 004
MPN: 377030379
Scheibe
-Dicke mm. 0,75-
aus £3,86
aus £3,86
# 004
MPN: 377030380
Scheibe
-Dicke mm. 1,00-
aus £17,17
aus £17,17
# 004
MPN: 377030381
Scheibe
-Dicke mm. 1,75-
aus £3,86
aus £3,86
# 004
MPN: 377030382
Scheibe
-Dicke mm. 3,00-
aus £4,55
aus £4,55
# 005
MPN: 13530624
ZUCHT
aus £21,49
aus £21,49
# 006
MPN: 14048825
NUSS
aus £4,55
aus £4,55
# 007
MPN: 187993
VOLLSTÄNDIGER LINKER UNTERHEBEL
-Standard - Gültig bis Fahrzeug Ass. Nr. 7731 - Gültig bis zur Erschöpfung des Vorrats-
aus £190,68
aus £190,68
# 007
MPN: 196038
VOLLSTÄNDIGER LINKER UNTERHEBEL
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 194401
# 007
MPN: 196776
VOLLSTÄNDIGER LINKER UNTERHEBEL
-Standard – VERWENDEN SIE TEILENUMMER: 196776
aus £190,68
aus £190,68
Dieses Teil ersetzt die Teilenummer 196038
# 007
MPN: 198027
VOLLSTÄNDIGER RECHTER UNTERER HEBEL
aus £190,68
aus £190,68
Dieses Teil ersetzt die Teilenummer 196037
# 007
MPN: 198501
Linker hinterer unterer Hebel
aus £190,68
aus £190,68
Dieses Teil ersetzt die Teilenummer 196039 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 198503
RECHTER HINTEN UNTERER HEBEL
aus £190,68
aus £190,68
Dieses Teil ersetzt die Teilenummer 196034 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 198512
VOLLSTÄNDIGER LINKER UNTERHEBEL
aus £190,68
aus £190,68
Dieses Teil ersetzt die Teilenummer 196035
# 007
MPN: 198513
VOLLSTÄNDIGER LINKER UNTERHEBEL
-Optional - Xeno-Scheinwerfer - Nicht für USA und CDN - Gültig bis zum Fahrzeugtyp. Nr. 7731 - Gültig bis zur Erschöpfung des Vorrats-
aus £190,68
aus £190,68
Dieses Teil ersetzt die Teilenummer 196036
# 008
MPN: 186494
FLANBLOC
-Gültig ab Fahrzeugtyp. Nr. 7732-
aus £105,69
aus £105,69
# 008
MPN: 386600113
FLANBLOC
Alternative: 169326
aus £106,29
aus £106,29
# 009
MPN: 187929
ABS-KABELHALTER
aus £48,22
aus £48,22
# 010
MPN: 13684370
NIET
aus £1,39
aus £1,39
# 011
MPN: 188632
SPURSTANGE
-Gültig für opt. Xeno-Scheinwerfer – nicht für USA und CDN –
aus £65,81
aus £65,81
# 012
MPN: 12574215
NUSS
-Gültig für opt. Xeno-Scheinwerfer – nicht für USA und CDN –
aus £1,23
aus £1,23
# 013
MPN: 14498805
Scheibe
-Gültig für opt. Xeno-Scheinwerfer – nicht für USA und CDN –
aus £0,54
aus £0,54
# 014
MPN: 377030378
Scheibe
-Dicke mm. 0,50-
aus £3,16
aus £3,16
# 014
MPN: 377030379
Scheibe
-Dicke mm. 0,75-
aus £3,86
aus £3,86
# 014
MPN: 377030380
Scheibe
-Dicke mm. 1,00-
aus £17,17
aus £17,17
# 014
MPN: 377030381
Scheibe
-Dicke mm. 1,75-
aus £3,86
aus £3,86
# 014
MPN: 377030382
Scheibe
-Dicke mm. 3,00-
aus £4,55
aus £4,55
# 015
MPN: 13531734
ZUCHT
aus £17,10
aus £17,10
Dieses Teil ersetzt die Teilenummer 13531634
# 016
MPN: 13507521
Scheibe
aus £2,31
aus £2,31
# 017
MPN: 387000329
TASSE
aus £3,63
aus £3,63
# 018
MPN: 14048825
NUSS
aus £4,55
aus £4,55
# 019
MPN: 196071
SCHRAUBEN
aus £4,24
aus £4,24
# 020
MPN: 14496825
Scheibe
aus £1,11
aus £1,11
# 021
MPN: 15503915
NUSS
aus £1,63
aus £1,63
# 022
MPN: 196071
SCHRAUBEN
aus £4,24
aus £4,24
# 023
MPN: 183631
GABEL
aus £50,40
aus £50,40
# 024
MPN: 377030378
Scheibe
-Dicke mm. 0,50-
aus £3,16
aus £3,16
# 024
MPN: 377030379
Scheibe
-Dicke mm. 0,75-
aus £3,86
aus £3,86
# 024
MPN: 377030380
Scheibe
-Dicke mm. 1,00-
aus £17,17
aus £17,17
# 024
MPN: 377030381
Scheibe
-Dicke mm. 1,75-
aus £3,86
aus £3,86
# 024
MPN: 377030382
Scheibe
-Dicke mm. 3,00-
aus £4,55
aus £4,55
# 025
MPN: 14496825
Scheibe
aus £1,14
aus £1,14
# 026
MPN: 15503915
NUSS
aus £1,63
aus £1,63
-part-diagram-048.webp "MASERATI 4200 COUPE (2002) RÄDER TEILEDIAGRAMM")
-part-diagram-049.webp "MASERATI 4200 COUPE (2002) ERSATZRAD UND ZUBEHÖR – OPTIONAL TEILEDIAGRAMM")
-part-diagram-050.webp "MASERATI 4200 COUPE (2002) BATTERIE TEILEDIAGRAMM")
-part-diagram-051.webp "MASERATI 4200 COUPE (2002) STROMGENERATOR-STARTMOTOR TEILEDIAGRAMM")
-part-diagram-052.webp "MASERATI 4200 COUPE (2002) WERKZEUGE, AUSRÜSTUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-100.webp "MASERATI 4200 COUPE (2002) KAROSSERIE – VORDERE AUßENVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-101.webp "MASERATI 4200 COUPE (2002) ZENTRALE AUßENVERKLEIDUNGEN DER KAROSSERIE TEILEDIAGRAMM")
-part-diagram-102.webp "MASERATI 4200 COUPE (2002) KAROSSERIE-HECKAUßENVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-103.webp "MASERATI 4200 COUPE (2002) VORDERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-104.webp "MASERATI 4200 COUPE (2002) ZENTRALE STRUKTUR TEILEDIAGRAMM")
-part-diagram-105.webp "MASERATI 4200 COUPE (2002) HINTERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-106.webp "MASERATI 4200 COUPE (2002) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-107.webp "MASERATI 4200 COUPE (2002) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-108.webp "MASERATI 4200 COUPE (2002) TEPPICHE IM FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-109.webp "MASERATI 4200 COUPE (2002) VERKLEIDUNGEN DES KOFFERRAUMHAUBENFACHS – LUFTEINLASS UND HITZESCHUTZ TEILEDIAGRAMM")
-part-diagram-110.webp "MASERATI 4200 COUPE (2002) DACHPANEELPOLSTERUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-111.webp "MASERATI 4200 COUPE (2002) INNENVERKLEIDUNG – MITTEL- UND VORDERPFOSTENVERKLEIDUNG – SEITENSCHIENENABDECKUNG TEILEDIAGRAMM")
-part-diagram-112.webp "MASERATI 4200 COUPE (2002) INNENVERKLEIDUNGEN – PFOSTENVERKLEIDUNG UND HINTERE ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-113.webp "MASERATI 4200 COUPE (2002) INNENVERKLEIDUNGEN – HINTEN UNTER DER FENSTERVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-114.webp "MASERATI 4200 COUPE (2002) MOTORHAUBE UND ÖFFNUNGSVORRICHTUNG TEILEDIAGRAMM")
-part-diagram-115.webp "MASERATI 4200 COUPE (2002) KOFFERRAUMHAUBE, MOTORHAUBE UND GASTÜR TEILEDIAGRAMM")
-part-diagram-116.webp "MASERATI 4200 COUPE (2002) TÜREN – RAHMEN UND VERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-117.webp "MASERATI 4200 COUPE (2002) TÜREN – ÖFFNUNGSKONTROLLE UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-118.webp "MASERATI 4200 COUPE (2002) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-119.webp "MASERATI 4200 COUPE (2002) GLÄSER – DICHTUNGEN UND INNERER RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-120.webp "MASERATI 4200 COUPE (2002) VORDERSITZ UND SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-121.webp "MASERATI 4200 COUPE (2002) VORDERSITZ – FÜHRUNG UND BEWEGUNG TEILEDIAGRAMM")
-part-diagram-122.webp "MASERATI 4200 COUPE (2002) RÜCKSITZ UND SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-123.webp "MASERATI 4200 COUPE (2002) ARMATURENBRETT – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-124.webp "MASERATI 4200 COUPE (2002) DASHBOARD – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-125.webp "MASERATI 4200 COUPE (2002) ARMATURENBRETTSCHUBLADE TEILEDIAGRAMM")
-part-diagram-126.webp "MASERATI 4200 COUPE (2002) TUNNEL - RAHMEN UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-127.webp "MASERATI 4200 COUPE (2002) AIRBAGS TEILEDIAGRAMM")
-part-diagram-128.webp "MASERATI 4200 COUPE (2002) ARMATURENBRETT-INSTRUMENTE TEILEDIAGRAMM")
-part-diagram-129.webp "MASERATI 4200 COUPE (2002) TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-130.webp "MASERATI 4200 COUPE (2002) VORDER- UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-131.webp "MASERATI 4200 COUPE (2002) XENON-SCHEINWERFER UND SCHEIBE – OPTIONAL TEILEDIAGRAMM")
-part-diagram-132.webp "MASERATI 4200 COUPE (2002) SCHILDE UND AUSSENVERARBEITUNG TEILEDIAGRAMM")
-part-diagram-133.webp "MASERATI 4200 COUPE (2002) WINDSCHUTZSCHEIBE – SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-134.webp "MASERATI 4200 COUPE (2002) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-135.webp "MASERATI 4200 COUPE (2002) MOTORHAUBENSENSOREN UND STEUERSTATIONEN TEILEDIAGRAMM")
-part-diagram-136.webp "MASERATI 4200 COUPE (2002) KONTROLLSTATION IM VORDEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-137.webp "MASERATI 4200 COUPE (2002) STEUERGERÄTE AUF DER BEIFAHRERSEITE TEILEDIAGRAMM")
-part-diagram-138.webp "MASERATI 4200 COUPE (2002) TEILEDIAGRAMM FÜR SENSOREN UND STEUERGERÄTE DER RECHTEN SEITLICHEN KOFFERRAUMHAUBE")
-part-diagram-139.webp "MASERATI 4200 COUPE (2002) TEILEDIAGRAMM DER STEUEREINHEIT FÜR DIE LINKE SEITLICHE KOFFERRAUMHAUBE")
-part-diagram-140.webp "MASERATI 4200 COUPE (2002) DIEBSTAHLSICHERE ELEKTRISCHE PLATINEN UND GERÄTE TEILEDIAGRAMM")
-part-diagram-141.webp "MASERATI 4200 COUPE (2002) WEGFAHRSPERRENSATZ TEILEDIAGRAMM")
-part-diagram-142.webp "MASERATI 4200 COUPE (2002) VERDAMPFERGRUPPE TEILEDIAGRAMM")
-part-diagram-143.webp "MASERATI 4200 COUPE (2002) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-144.webp "MASERATI 4200 COUPE (2002) AUTO-STEREOANLAGE TEILEDIAGRAMM")
-part-diagram-145.webp "MASERATI 4200 COUPE (2002) STEREOANLAGE - ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-146.webp "MASERATI 4200 COUPE (2002) PLATTEN TEILEDIAGRAMM")
-part-diagram-000.webp "MASERATI 4200 COUPE (2002) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-001.webp "MASERATI 4200 COUPE (2002) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-002.webp "MASERATI 4200 COUPE (2002) PLEUEL UND KOLBEN DER KURBELWELLE TEILEDIAGRAMM")
-part-diagram-003.webp "MASERATI 4200 COUPE (2002) TEILEDIAGRAMM DES RECHTEN ZYLINDERKOPFS")
-part-diagram-004.webp "MASERATI 4200 COUPE (2002) TEILEDIAGRAMM DES LINKEN ZYLINDERKOPFES")
-part-diagram-005.webp "MASERATI 4200 COUPE (2002) TIMING – STÖßEL TEILEDIAGRAMM")
-part-diagram-006.webp "MASERATI 4200 COUPE (2002) TIMING – KONTROLLEN TEILEDIAGRAMM")
-part-diagram-007.webp "MASERATI 4200 COUPE (2002) EINSPRITZGERÄT - ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-008.webp "MASERATI 4200 COUPE (2002) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-009.webp "MASERATI 4200 COUPE (2002) KRAFTSTOFFPUMPE UND ROHRE TEILEDIAGRAMM")
-part-diagram-010.webp "MASERATI 4200 COUPE (2002) KRAFTSTOFFTANKS UND UNION TEILEDIAGRAMM")
-part-diagram-011.webp "MASERATI 4200 COUPE (2002) ANTIVERDUNSTUNGSGERÄT – NICHT FÜR USA UND CDN TEILEDIAGRAMM")
-part-diagram-012.webp "MASERATI 4200 COUPE (2002) ANTIVERDUNSTUNGSGERÄT – GÜLTIG FÜR USA UND CDN TEILEDIAGRAMM")
-part-diagram-013.webp "MASERATI 4200 COUPE (2002) LUFTANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-014.webp "MASERATI 4200 COUPE (2002) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-015.webp "MASERATI 4200 COUPE (2002) ABGASSYSTEM – VARIATIONEN FÜR USA UND CDN TEILEDIAGRAMM")
-part-diagram-016.webp "MASERATI 4200 COUPE (2002) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-017.webp "MASERATI 4200 COUPE (2002) SCHMIERSYSTEM – TANK – WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-018.webp "MASERATI 4200 COUPE (2002) WASSER-ÖL-PUMPE TEILEDIAGRAMM")
-part-diagram-019.webp "MASERATI 4200 COUPE (2002) NOURICE – KÜHLSYSTEM – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-020.webp "MASERATI 4200 COUPE (2002) NOURICE – KÜHLSYSTEM – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-021.webp "MASERATI 4200 COUPE (2002) KÜHLSYSTEMKÜHLER TEILEDIAGRAMM")
-part-diagram-022.webp "MASERATI 4200 COUPE (2002) KUPPLUNG UND BEDIENELEMENTE – NICHT FÜR F1 TEILEDIAGRAMM")
-part-diagram-023.webp "MASERATI 4200 COUPE (2002) KUPPLUNG UND STEUERUNG – GÜLTIG FÜR F1 TEILEDIAGRAMM")
-part-diagram-024.webp "MASERATI 4200 COUPE (2002) PEDALE UND ELEKTRONISCHE GASPEDALSTEUERUNG – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-025.webp "MASERATI 4200 COUPE (2002) PEDALE UND ELEKTRONISCHE GASPEDALSTEUERUNG – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-026.webp "MASERATI 4200 COUPE (2002) F1 HYDRAULISCHE KUPPLUNGSSTEUERUNG – GÜLTIG FÜR F1 TEILEDIAGRAMM")
-part-diagram-027.webp "MASERATI 4200 COUPE (2002) ANTRIEBSEINHEIT UND TANK – GÜLTIG FÜR F1 TEILEDIAGRAMM")
-part-diagram-028.webp "MASERATI 4200 COUPE (2002) GETRIEBE – ABDECKUNG – GETRIEBEÖLKÜHLER TEILEDIAGRAMM")
-part-diagram-029.webp "MASERATI 4200 COUPE (2002) DIFFERENZIALKASTEN – HINTERER UNTERBODEN TEILEDIAGRAMM")
-part-diagram-030.webp "MASERATI 4200 COUPE (2002) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-031.webp "MASERATI 4200 COUPE (2002) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-032.webp "MASERATI 4200 COUPE (2002) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-033.webp "MASERATI 4200 COUPE (2002) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-034.webp "MASERATI 4200 COUPE (2002) MOTOR-GETRIEBE-VERBINDUNGSROHR UND ISOLIERUNGEN TEILEDIAGRAMM")
-part-diagram-035.webp "MASERATI 4200 COUPE (2002) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-036.webp "MASERATI 4200 COUPE (2002) BREMSEN UND HYDRAULISCHE KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-037.webp "MASERATI 4200 COUPE (2002) BREMSSYSTEM – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-038.webp "MASERATI 4200 COUPE (2002) BREMSSYSTEM – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-039.webp "MASERATI 4200 COUPE (2002) BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-040.webp "MASERATI 4200 COUPE (2002) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-041.webp "MASERATI 4200 COUPE (2002) VORDERE UNTERRAHMEN- UND UNTERMOTORSCHUTZE TEILEDIAGRAMM")
-part-diagram-042.webp "MASERATI 4200 COUPE (2002) LENKGETRIEBE TEILEDIAGRAMM")
-part-diagram-043.webp "MASERATI 4200 COUPE (2002) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-044.webp "MASERATI 4200 COUPE (2002) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-045.webp "MASERATI 4200 COUPE (2002) VORDERRADAUFHÄNGUNG – QUERLENKER UND STABILISATOR TEILEDIAGRAMM")
-part-diagram-046.webp "MASERATI 4200 COUPE (2002) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
