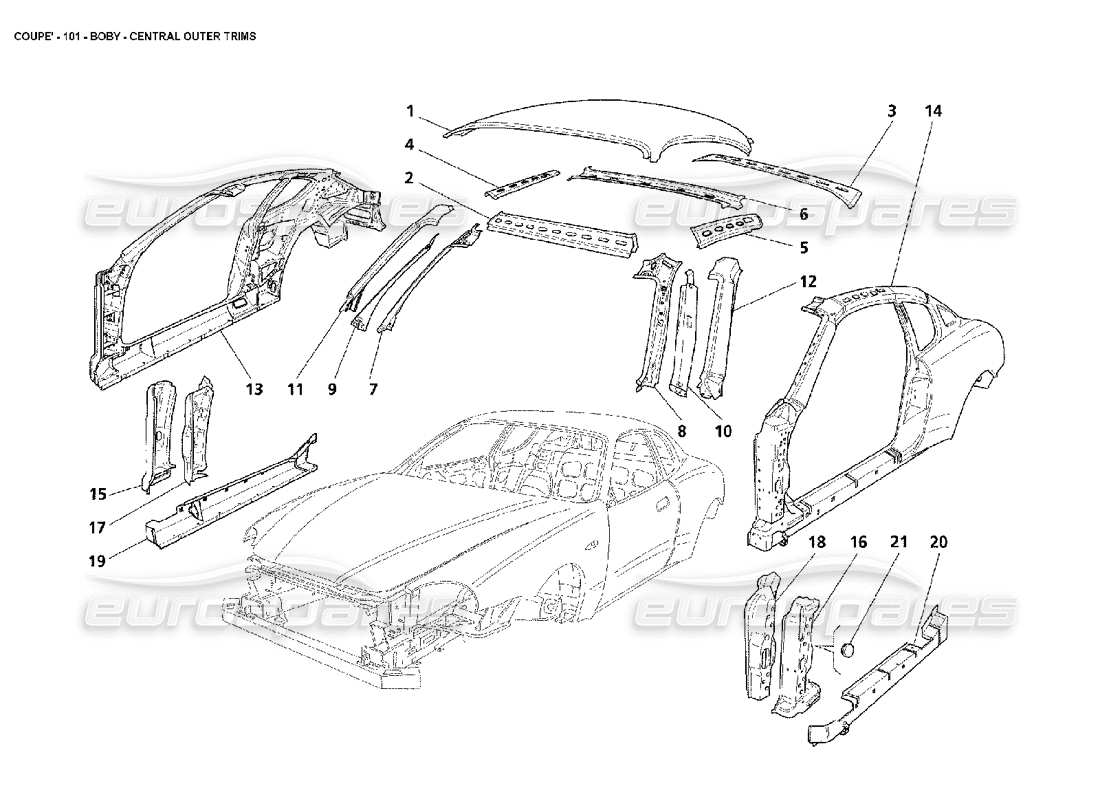

101 - Zentrale Außenverkleidungen der Karosserie
Maserati 4200 Coupe (2002) Body Central Outer Trims Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 382500465
DACH-AUßENVERKLEIDUNG
aus £1.828,86
aus £1.828,86
# 002
MPN: 980138009
KOMPLETTE DACHVERKLEIDUNG VORDERER QUERTRÄGER
aus £55,38
aus £55,38
# 003
MPN: 980138010
KOMPLETTE DACHVERKLEIDUNG HINTERER QUERTRÄGER
aus £55,38
aus £55,38
# 004
MPN: 980138012
KOMPLETTE rechte Seitenschiene
aus £82,28
aus £82,28
# 005
MPN: 980138011
KOMPLETTE LINKE SEITENSCHIENE
aus £82,28
aus £82,28
# 006
MPN: 382500434
INNENRAHMEN FÜR DACHVERKLEIDUNG
Ersetzung
Ersetzung
# 007
MPN: 66736700
RECHTER RAHMEN FÜR VERTIKALE WINDSCHUTZSCHEIBENSTANGE
aus £202,80
aus £202,80
Dieses Teil ersetzt die Teilenummer 66364800
# 008
MPN: 66736800
LINKER RAHMEN FÜR VERTIKALE WINDSCHUTZSCHEIBENSTANGE
aus £202,80
aus £202,80
Dieses Teil ersetzt die Teilenummer 66364900
# 009
MPN: 66055500
RECHTE MEMBRAN FÜR VERTIKALE WINDSCHUTZSCHEIBENSTANGE
aus £179,23
aus £179,23
Dieses Teil ersetzt die Teilenummer 382500314
# 010
MPN: 66055600
LINKE MEMBRAN FÜR VERTIKALE WINDSCHUTZSCHEIBENSTANGE
aus £179,23
aus £179,23
Dieses Teil ersetzt die Teilenummer 382500313
# 011
MPN: 66058800
RECHTE AUSSENVERKLEIDUNG FÜR VERTIKALE WINDSCHUTZSCHEIBENSTANGE
aus £260,28
aus £260,28
# 012
MPN: 66058900
LINKE AUSSENVERKLEIDUNG FÜR VERTIKALE WINDSCHUTZSCHEIBENSTANGE
aus £260,28
aus £260,28
# 013
MPN: 980138006
VOLLSTÄNDIGE RECHTE SEITE
aus £6.601,10
aus £6.601,10
# 014
MPN: 980138005
KOMPLETTE LINKE SEITE
aus £5.529,24
aus £5.529,24
# 015
MPN: 382500310
RECHTE VORDERSTANGE
- Gültig bis Fahrzeug-Nr. 7450
aus £142,29
aus £142,29
# 015
MPN: 67236400
RECHTE VORDERSTANGE
- Gültig ab Fahrzeug-Nr. 7451
aus £134,41
aus £134,41
# 016
MPN: 382500309
LINKE VORDERSTANGE
- Gültig bis Fahrzeug-Nr. 7450
aus £142,29
aus £142,29
# 016
MPN: 67236500
LINKE VORDERSTANGE
- Gültig ab Fahrzeug-Nr. 7451
aus £134,41
aus £134,41
# 017
MPN: 65825300
VERSTÄRKUNG DER INNEREN STANGE VORNE RECHTS
aus £158,77
aus £158,77
# 018
MPN: 65825400
VERSTÄRKUNG DER INNEREN STANGE VORNE LINKS
aus £158,77
aus £158,77
# 019
MPN: 980138008
VOLLSTÄNDIGER RECHTER SPAR
aus £466,84
aus £466,84
# 020
MPN: 980138007
VOLLSTÄNDIGER LINKER SPAR
aus £466,84
aus £466,84
# 021
MPN: 14507687
Stecker
aus £0,47
aus £0,47
