124 - Dashboard – Gültig für GD

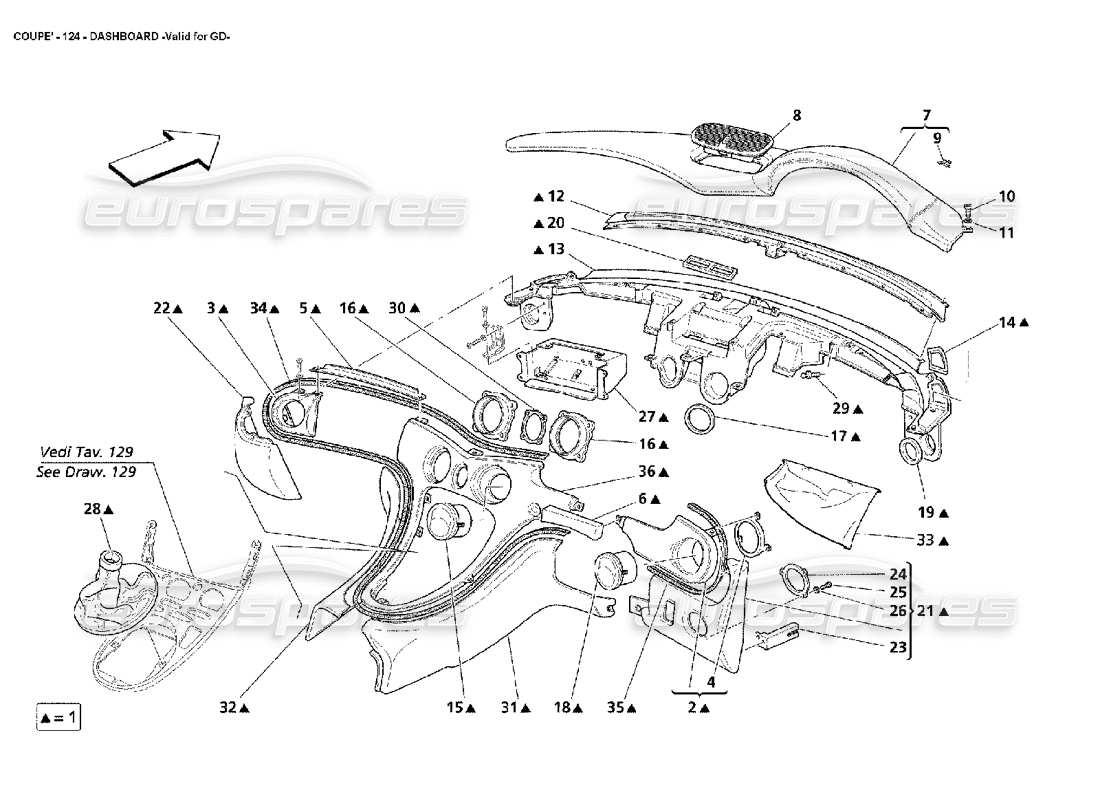

Maserati 4200 Coupe (2002) Dashboard -Valid for GD Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 9811031..
KOMPLETTES DASHBOARD
- Standard - Bei Bestellung Fahrzeugnummer angeben
Ersetzung
Ersetzung
# 001
MPN: 9811032..
KOMPLETTES DASHBOARD
- Optional - Xeno-Scheinwerfer - Bei Bestellung Fahrzeugnummer angeben
Ersetzung
Ersetzung
# 002
MPN: 9811038..
RECHTER SEITLICHER KÖRPER IM ARMATURENBRETT
- Bei Bestellung Fahrzeugnummer angeben
Ersetzung
Ersetzung
# 003
MPN: 9811037..
LINKER SEITLICHER KÖRPER IM ARMATURENBRETT
- Bei Bestellung Fahrzeugnummer angeben
Ersetzung
Ersetzung
# 004
MPN: 382300427
PLATTE
aus £6,49
aus £6,49
# 005
MPN: 382300395
KREUZSTÜCK
aus £2,39
aus £2,39
# 006
MPN: 9811040..
TEILINSTRUMENT
- Bei Bestellung Fahrzeugnummer angeben
aus £414,75
aus £414,75
# 007
MPN: 9810004..
VOLLSTÄNDIGEN OBEREN EINSATZ IM ARMATURENBRETT
- Bei Bestellung Fahrzeugnummer angeben
aus £446,25
aus £446,25
# 008
MPN: 382300805
LUFTVERTEILER
aus £159,01
aus £159,01
Dieses Teil ersetzt die Teilenummer 382300325
# 009
MPN: 382300415
CLIP
Ersetzung
Ersetzung
# 010
MPN: 13274077
SCHRAUBEN
aus £0,53
aus £0,53
# 010
MPN: 13274177
SCHRAUBEN
aus £0,53
aus £0,53
# 011
MPN: 12637821
Scheibe
aus £0,85
aus £0,85
# 011
MPN: 382310614
OBERER RAHMEN
- Gültig bis Fahrzeug Ass. Nr. 8862
Ersetzung
Ersetzung
# 012
MPN: 67293500
OBERER RAHMEN
- Gültig ab Fahrzeug Ass. Nr. 8863
aus £136,44
aus £136,44
Dieses Teil ersetzt die Teilenummer 382310614
# 013
MPN: 382300006
KOMPLETTE LUFTKANALUNG
Ersetzung
Ersetzung
# 014
MPN: 382300602
RH AUTOKLEBENDER SCHWAMM
aus £1,99
aus £1,99
# 014
MPN: 382300603
LH SELBSTKLEBENDER SCHWAMM
aus £1,99
aus £1,99
# 015
MPN: 382300800
ZENTRALE ÖFFNUNG IM ARMATURENBRETT
aus £149,22
aus £149,22
Dieses Teil ersetzt die Teilenummer 382300318
# 016
MPN: 382300803
CHROM-LUFTVENTIL-EINFASSUNG
aus £80,58
aus £80,58
Dieses Teil ersetzt die Teilenummer 382300444
# 017
MPN: 382300372
Dichtung
aus £2,32
aus £2,32
# 018
MPN: 382300802
SEITLICHE ÖFFNUNG IM ARMATURENBRETT
aus £81,69
aus £81,69
Dieses Teil ersetzt die Teilenummer 382300596
# 019
MPN: 382300371
Dichtung
aus £9,66
aus £9,66
# 020
MPN: 382300374
Dichtung
aus £2,85
aus £2,85
# 021
MPN: 666958..
VOLLSTÄNDIGER RECHTER SEITLICHER EINSATZ
- Optional - Xeno-Scheinwerfer - Bei Bestellung Fahrzeugnummer angeben
Ersetzung
Ersetzung
# 021
MPN: 666966..
VOLLSTÄNDIGER RECHTER SEITLICHER EINSATZ
- Standard - Bei Bestellung Fahrzeugnummer angeben
Ersetzung
Ersetzung
# 022
MPN: 9811042..
VOLLSTÄNDIGER SEITLICHER EINSATZ LINKS
- Bei Bestellung Fahrzeugnummer angeben
aus £78,75
aus £78,75
# 023
MPN: 382300319
Halterung
aus £81,68
aus £81,68
# 024
MPN: 66306900
RINGMUTTER
aus £68,71
aus £68,71
# 025
MPN: 10977524
SCHRAUBEN
aus £0,52
aus £0,52
# 026
MPN: 10519378
Scheibe
aus £0,54
aus £0,54
# 027
MPN: 382310283
KOMPLETTES AIRBAG-RAHMEN
aus £24,17
aus £24,17
# 028
MPN: 672339..
VOLLSTÄNDIGER BOOT
- Nicht für F1
Ersetzung
Ersetzung
# 029
MPN: 66224800
STIFT
Ersetzung
Ersetzung
# 030
MPN: 382300512
PLATTE
aus £5,18
aus £5,18
# 031
MPN: 9810010..
VOLLSTÄNDIGE rechte untere Armaturenbrettabdeckung
- Bei Bestellung Fahrzeugnummer angeben
Ersetzung
Ersetzung
# 032
MPN: 9810009..
VOLLSTÄNDIGE ABDECKUNG DES UNTEREN ARMATURENBRETTS LINKS
- Bei Bestellung Fahrzeugnummer angeben
Ersetzung
Ersetzung
# 033
MPN: 9810011..
LENKSÄULENBALG LEDER
- Bei Bestellung Fahrzeugnummer angeben
Ersetzung
Ersetzung
# 034
MPN: 9811043..
ZENTRALE DICHTUNG
- Bei Bestellung Fahrzeugnummer angeben
Ersetzung
Ersetzung
# 035
MPN: 9811044..
SEITLICHE DICHTUNG
- Bei Bestellung Fahrzeugnummer angeben
Ersetzung
Ersetzung
# 036
MPN: 666954..
ZENTRALER KÖRPER IM ARMATURENBRETT
- Bei Bestellung Fahrzeugnummer angeben
Ersetzung
Ersetzung
