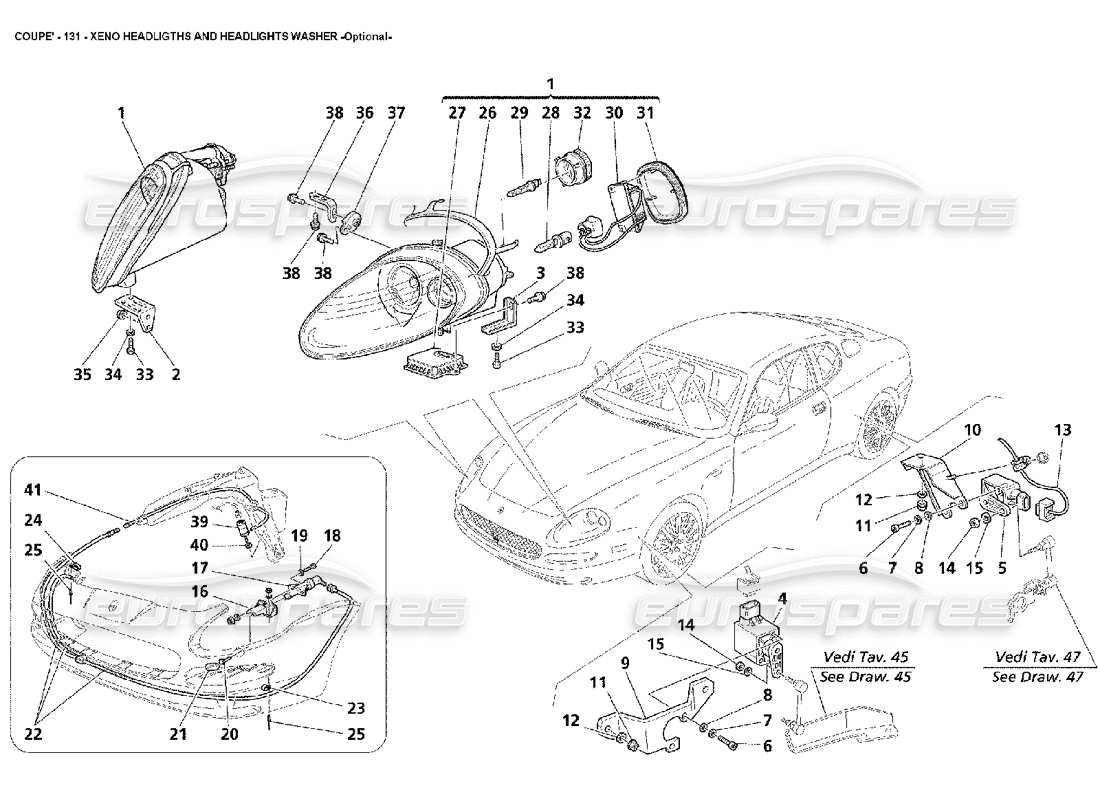

131 - Xenon-Scheinwerfer und Scheibe – optional
Maserati 4200 Coupe (2002) Xenon Headlights and Washer -Optional Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 184922...
RECHTER SCHEINWERFER VORNE
- Gültig für GD und J
# 001
MPN: 184923015
LINKER SCHEINWERFER
- Gültig für GD und J (Bloogna Red)
aus £1.476,02
aus £1.476,02
# 001
MPN: 20967937
RECHTER SCHEINWERFER VORNE
Gültig für GD (Xenon)
# 001
MPN: 20968124
LINKER SCHEINWERFER
- Gültig für GD (Xenon)
# 002
MPN: 383100312
VORDERE HALTERUNG
aus £9,44
aus £9,44
# 003
MPN: 383100161
HINTERE HALTERUNG
aus £17,13
aus £17,13
# 004
MPN: 188659
LIGHT ATTITUDE FRONTPOTENTIOMETER
- Nicht für USA und CDN
aus £268,48
aus £268,48
# 005
MPN: 184943
HINTERES POTENTIOMETER FÜR DIE LICHTEINSTELLUNG
- Nicht für USA und CDN
aus £46,20
aus £46,20
# 006
MPN: 14304024
SCHRAUBEN
- Nicht für USA und CDN
aus £0,53
aus £0,53
# 007
MPN: 10519301
Scheibe
- Nicht für USA und CDN
aus £13,02
aus £13,02
# 008
MPN: 11199274
Scheibe
- Nicht für USA und CDN
aus £0,53
aus £0,53
# 009
MPN: 190218
VORDERE HALTERUNG
- Nicht für USA und CDN
aus £14,35
aus £14,35
# 010
MPN: 188406
HINTERE HALTERUNG
- Nicht für USA und CDN
aus £6,46
aus £6,46
# 011
MPN: 13832101
NUSS
- Nicht für USA und CDN
aus £0,47
aus £0,47
# 012
MPN: 12644401
Scheibe
- Nicht für USA und CDN
aus £0,47
aus £0,47
# 013
MPN: 186407
TRÄGER FÜR POTENTIOMETER
- Nicht für USA und CDN
Ersetzung
Ersetzung
# 014
MPN: 12575415
NUSS
- Nicht für USA und CDN
aus £1,11
aus £1,11
# 015
MPN: 14498805
Scheibe
- Nicht für USA und CDN
aus £0,54
aus £0,54
# 016
MPN: 66372000
RECHTE Scheibe -STÜTZHALTERUNG
aus £11,42
aus £11,42
# 016
MPN: 66372100
Stützhalterung für Scheibe links
aus £20,78
aus £20,78
# 017
MPN: 980002001
KOMPLETTE PUMPE ZUM KUPPLEN
aus £72,44
aus £72,44
# 018
MPN: 14305324
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305321
# 019
MPN: 11188079
Scheibe
aus £0,71
aus £0,71
# 020
MPN: 900028018
Linke Kupplung für Stecker
aus £80,65
aus £80,65
Dieses Teil ersetzt die Teilenummer 66371600
# 020
MPN: 900028019
RECHTE KUPPLUNG FÜR STECKER
aus £151,25
aus £151,25
Dieses Teil ersetzt die Teilenummer 66371500
# 021
MPN: 66371700
RECHTER STECKER
aus £143,26
aus £143,26
# 021
MPN: 66371800
Linker Stecker
aus £47,75
aus £47,75
# 022
MPN: 66371900
Scheibe (BAUGRUPPE)
aus £92,77
aus £92,77
# 023
MPN: 10441590
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
# 024
MPN: 10115801
Halterung
aus £3,74
aus £3,74
# 025
MPN: 14642893
NIET
# 026
MPN: 980000951
AUSSENDICHTUNG DES LINKEN SCHEINWERFERS
aus £29,27
aus £29,27
Dieses Teil ersetzt die Teilenummer 94074245
# 026
MPN: 980000952
AUßENDICHTUNG DES RECHTEN SCHEINWERFERS
aus £29,27
aus £29,27
Dieses Teil ersetzt die Teilenummer 94074244
# 027
MPN: 980001133
XENO LICHTSTEUERSTATION
aus £691,38
aus £691,38
# 028
MPN: 980001138
Abblendlichtbirne
aus £138,81
aus £138,81
# 029
MPN: 980000953
Fernlichtbirne
- Gültig für USA und CDN
aus £20,74
aus £20,74
# 029
MPN: 980001139
Fernlichtbirne
- Nicht für USA und CDN
aus £17,43
aus £17,43
# 030
MPN: 980001134
XENO-LICHT-ZÜNDGERÄT
aus £127,81
aus £127,81
# 031
MPN: 980001136
ABBLENDLICHT-GLÜHBIRNENKAPPE
aus £20,78
aus £20,78
Dieses Teil ersetzt die Teilenummer 980001135
# 032
MPN: 980001141
FERNLICHT-GLÜHBIRNENKAPPE
aus £22,12
aus £22,12
# 033
MPN: 11730924
SCHRAUBEN
aus £1,59
aus £1,59
# 034
MPN: 12644424
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 13550214
# 035
MPN: 13046114
NUSS
aus £0,47
aus £0,47
# 036
MPN: 66379100
Lampenbefestigungshalterung
aus £5,71
aus £5,71
# 037
MPN: 66320000
Linke Halterung
aus £12,13
aus £12,13
# 037
MPN: 66379200
RECHTE HALTERUNG
aus £29,82
aus £29,82
# 038
MPN: 11730624
SCHRAUBEN
aus £0,47
aus £0,47
# 039
MPN: 65164700
Scheibe
aus £39,86
aus £39,86
# 040
MPN: 65511700
Dichtung
aus £3,33
aus £3,33
# 041
MPN: 66421700
Scheibe
aus £33,20
aus £33,20
