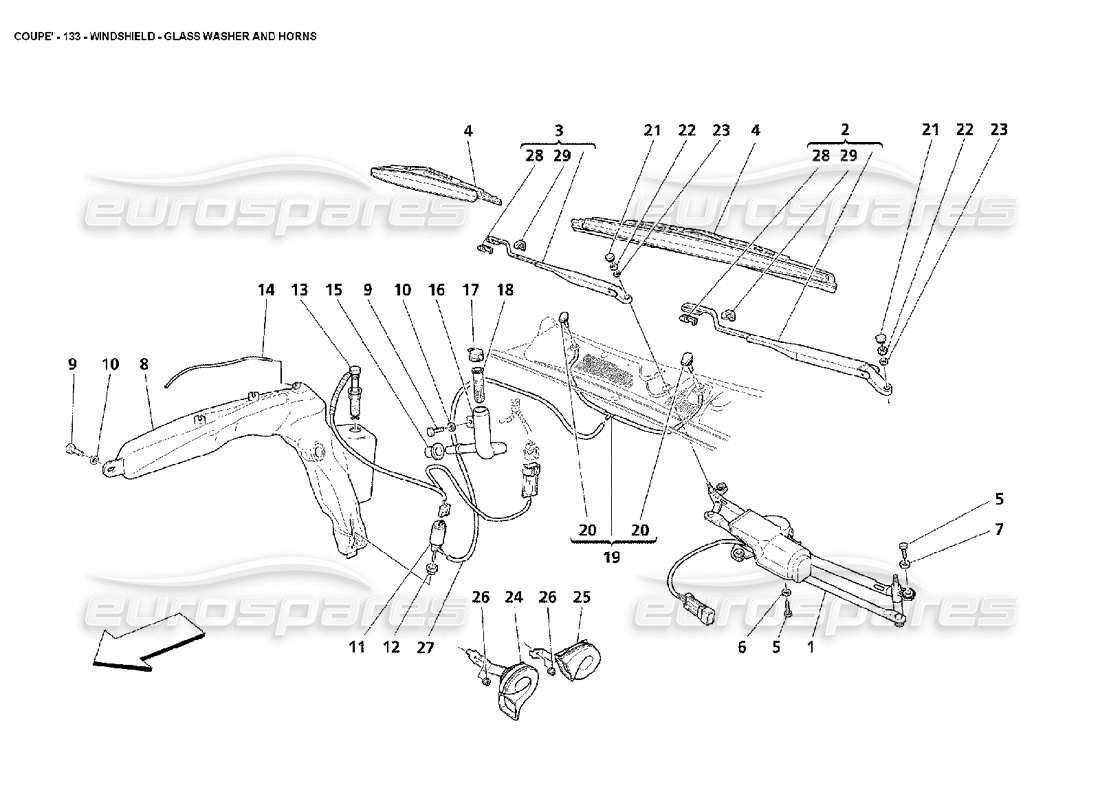

133 - Windschutzscheibe – Scheibe und Hupen
Maserati 4200 Coupe (2002) Windshield - Glass Washer and Horns Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 66241300
KOMPLETTES SCHEIBENWISCHER-SET
- Nicht für GD
aus £298,55
aus £298,55
# 001
MPN: 66241300/M
SCHEIBENWISCHERMOTOR
NUR MOTOR
aus £71,40
aus £71,40
# 001
MPN: 66665600
KOMPLETTES SCHEIBENWISCHER-SET
- Gültig für GD
Ersetzung
Ersetzung
# 002
MPN: 66241400
SCHEIBENWISCHERARM FÜR DIE FAHRERSEITE
- Nicht für GD
aus £22,80
aus £22,80
# 002
MPN: 66665700
Windschutzscheibenwischerarm für die Beifahrerseite
- Gültig für GD
aus £22,80
aus £22,80
# 003
MPN: 66241500
Windschutzscheibenwischerarm für die Beifahrerseite
- Nicht für GD
aus £41,46
aus £41,46
# 003
MPN: 66665800
SCHEIBENWISCHERARM FÜR DIE FAHRERSEITE
- Gültig für GD
aus £23,47
aus £23,47
# 004
MPN: 66241600
WISCHERBÜRSTE
- Nicht für GD
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 383300182
# 004
MPN: 66959000
WISCHERBÜRSTE
- Gültig für GD
aus £29,67
aus £29,67
Dieses Teil ersetzt die Teilenummer 383310182 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 13837411
SCHRAUBEN
aus £0,47
aus £0,47
# 006
MPN: 12640624
Scheibe
aus £0,47
aus £0,47
# 007
MPN: 10523424
Scheibe
aus £0,47
aus £0,47
# 008
MPN: 66420800
SCHEIBENWISCHERBEHÄLTER
aus £68,78
aus £68,78
# 009
MPN: 10902224
SCHRAUBEN
aus £0,52
aus £0,52
# 010
MPN: 12647729
Scheibe
Ersetzung
Ersetzung
# 011
MPN: 65358700
WISCHERPUMPE
aus £27,33
aus £27,33
# 012
MPN: 65775100
Dichtung
aus £2,88
aus £2,88
# 013
MPN: 187736
KABEL MIT FÜLLSTANDSSENSOR
- Optional – Xeno-Scheinwerfer und Scheibe
aus £30,97
aus £30,97
# 013
MPN: 190048
KABEL MIT FÜLLSTANDSSENSOR
- Standard
aus £33,38
aus £33,38
Dieses Teil ersetzt die Teilenummer 65758700
# 014
MPN: 66420900
ENTLÜFTUNGSROHR
aus £5,49
aus £5,49
# 015
MPN: 65581700
Dichtung
aus £4,76
aus £4,76
# 016
MPN: 66421200
FÜLLSAMMLER
aus £14,67
aus £14,67
# 017
MPN: 66421300
Stecker
aus £2,93
aus £2,93
# 018
MPN: 66421400
Filter
aus £6,58
aus £6,58
# 019
MPN: 66421600
KOMPLETTE DÜSEN FÜR FENSTERWASCHLEITUNG
aus £16,74
aus £16,74
# 020
MPN: 94074166
DÜSE ZUM FENSTERWÄSCHEN
aus £28,15
aus £28,15
Dieses Teil ersetzt die Teilenummer 7769348
# 021
MPN: 393350327
STIEFEL
aus £2,39
aus £2,39
# 022
MPN: 16100814
NUSS
aus £0,71
aus £0,71
# 023
MPN: 12601377
Scheibe
aus £0,87
aus £0,87
# 024
MPN: 193124
ELEKTROMAGNETISCHES HOCHTON-HORN
- Gültig ab Fahrzeug Ass. Nr. 9452
aus £9,82
aus £9,82
Dieses Teil ersetzt die Teilenummer 383300216, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 383300216
ELEKTROMAGNETISCHES HOCHTON-HORN
- Gültig bis Fahrzeug Ass. Nr. 9451 – Gültig bis zur Erschöpfung des Vorrats – Nach Erschöpfung des Vorrats ersetzt durch 193124
aus £7,30
aus £7,30
# 025
MPN: 193125
Elektromagnetisches Tieftonhorn
- Gültig ab Fahrzeug Ass. Nr. 9452
aus £9,82
aus £9,82
Dieses Teil ersetzt die Teilenummer 383300217, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 383300217
ELEKTROMAGNETISCHES HUPE MIT NIEDRIGER TÖNE
- Gültig bis Fahrzeug Ass. Nr. 9451 – Gültig bis zur Erschöpfung des Vorrats – Nach Erschöpfung des Vorrats ersetzt durch 193125
aus £7,30
aus £7,30
# 026
MPN: 14084211
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 14084217
# 027
MPN: 67352500
ROHRVERBINDUNG PUMPE ZU DÜSEN FÜR FENSTERWÄSCHE
aus £8,31
aus £8,31
# 028
MPN: 383300500
CLIP
aus £1,11
aus £1,11
# 029
MPN: 383300299
CLIP
aus £29,82
aus £29,82
