maserati 4200 coupe (2002) klimaanlage teilediagramm

143 - Klimaanlage

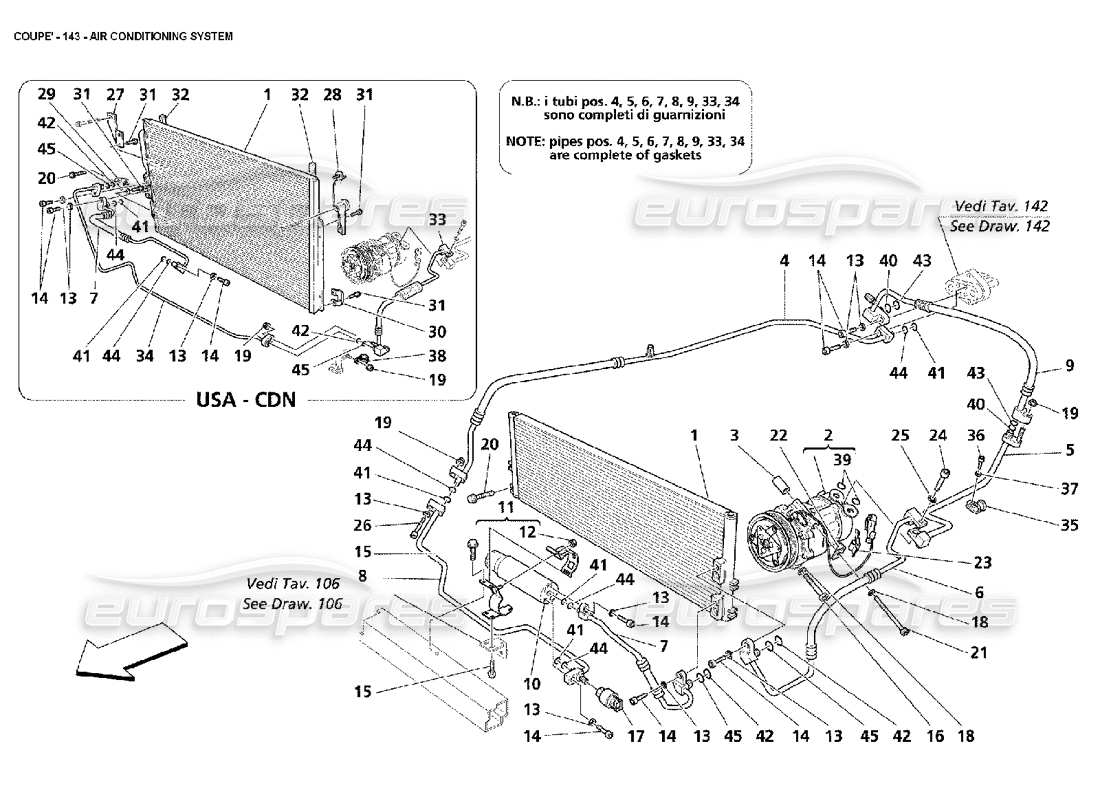

Maserati 4200 Coupe (2002) Air Conditioning System Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                                      #
                                                      Artikelnummer
                                                      Beschreibung
                                                      Preis
                                                      # 001
                                                      MPN: 181106
                                                      AC-KONDENSATOR
                                                      - Nicht für USA und CDN
                                                      aus £426,96
                                                      aus £426,96
                                                      # 001
                                                      MPN: 189215
                                                      AC-KONDENSATOR
                                                      - Gültig für USA und CDN
                                                      aus £390,31
                                                      aus £390,31
                                                      Dieses Teil ersetzt die Teilenummer 193547
                                                      # 002
                                                      MPN: 183309
                                                      Klimakompressor
                                                      Sanden-Version
                                                      aus £1.183,81
                                                      aus £1.183,81
                                                      # 004
                                                      MPN: 66244200
                                                      ROHR VOM ANSCHLUSS ZUM VERDAMPFER
                                                      - Nicht für GD
                                                      aus £96,72
                                                      aus £96,72
                                                      # 004
                                                      MPN: 66765700
                                                      ROHR VOM ANSCHLUSS ZUM VERDAMPFER
                                                      - Gültig für GD
                                                      aus £99,39
                                                      aus £99,39
                                                      # 005
                                                      MPN: 67028000
                                                      ROHR VOM ANSCHLUSS ZUM KOMPRESSOR
                                                      aus £63,82
                                                      aus £63,82
                                                      # 006
                                                      MPN: 66707600
                                                      ROHR VOM KOMPRESSOR ZUM KONDENSATOR
                                                      - Nicht für USA und CDN
                                                      aus £138,54
                                                      aus £138,54
                                                      # 007
                                                      MPN: 66063100
                                                      ROHR VOM KONDENSATOR ZUM FILTER
                                                      - Nicht für USA und CDN
                                                      aus £71,24
                                                      aus £71,24
                                                      # 007
                                                      MPN: 67193700
                                                      ROHR VOM KONDENSATOR ZUM FILTER
                                                      - Gültig für USA und CDN
                                                      aus £101,41
                                                      aus £101,41
                                                      # 008
                                                      MPN: 66063200
                                                      ROHR VOM FILTER ZUM ANSCHLUSS
                                                      - Nicht für GD
                                                      aus £44,23
                                                      aus £44,23
                                                      # 008
                                                      MPN: 66765800
                                                      ROHR VOM FILTER ZUM ANSCHLUSS
                                                      - Gültig für GD
                                                      aus £73,85
                                                      aus £73,85
                                                      # 009
                                                      MPN: 66063300
                                                      ROHR VOM VERDAMPFER ZUM ANSCHLUSS
                                                      - Nicht für GD
                                                      aus £54,89
                                                      aus £54,89
                                                      # 009
                                                      MPN: 66722700
                                                      ROHR VOM VERDAMPFER ZUM ANSCHLUSS
                                                      - Gültig für GD
                                                      aus £70,81
                                                      aus £70,81
                                                      # 010
                                                      MPN: 67110900
                                                      ENTWÄSSERUNGSFILTER
                                                      aus £40,73
                                                      aus £40,73
                                                      Dieses Teil ersetzt die Teilenummer 385500174 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                      # 011
                                                      MPN: 66247100
                                                      KOMPLETTE HALTERUNG FÜR ENTWÄSSERUNGSFILTER
                                                      aus £7,67
                                                      aus £7,67
                                                      Dieses Teil ersetzt die Teilenummer 66247200 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                      # 013
                                                      MPN: 12601274
                                                      Scheibe
                                                      aus £0,52
                                                      aus £0,52
                                                      Dieses Teil ersetzt die Teilenummer 12601270
                                                      # 014
                                                      MPN: 14305424
                                                      SCHRAUBEN
                                                      aus £0,50
                                                      aus £0,50
                                                      # 015
                                                      MPN: 11612626
                                                      SCHRAUBEN
                                                      aus £2,47
                                                      aus £2,47
                                                      # 016
                                                      MPN: 14307124
                                                      SCHRAUBEN
                                                      aus £0,53
                                                      aus £0,53
                                                      # 018
                                                      MPN: 11193874
                                                      Scheibe
                                                      aus £0,54
                                                      aus £0,54
                                                      # 019
                                                      MPN: 14059214
                                                      NUT M6
                                                      - (Menge 3 für Autos USA und CDN)
                                                      aus £0,53
                                                      aus £0,53
                                                      Dieses Teil ersetzt die Teilenummer 12578121
                                                      # 020
                                                      MPN: 15698204
                                                      SCHRAUBEN
                                                      - Nicht für USA und CDN
                                                      aus £1,31
                                                      aus £1,31
                                                      # 020
                                                      MPN: 15699804
                                                      SCHRAUBEN
                                                      - Gültig für USA und CDN
                                                      aus £0,54
                                                      aus £0,54
                                                      Dieses Teil ersetzt die Teilenummer 15534501
                                                      # 021
                                                      MPN: 175428
                                                      SCHRAUBEN
                                                      aus £1,04
                                                      aus £1,04
                                                      # 022
                                                      MPN: 185556
                                                      KABELBEFESTIGUNGSHALTERUNG
                                                      aus £1,55
                                                      aus £1,55
                                                      # 023
                                                      MPN: 155978
                                                      CLIP
                                                      aus £0,54
                                                      aus £0,54
                                                      # 025
                                                      MPN: 11198579
                                                      Scheibe
                                                      aus £1,08
                                                      aus £1,08
                                                      # 026
                                                      MPN: 14305821
                                                      SCHRAUBEN
                                                      aus £0,53
                                                      aus £0,53
                                                      # 027
                                                      MPN: 193551
                                                      RECHTE OBERE HALTERUNG
                                                      - Gültig für USA und CDN
                                                      aus £4,63
                                                      aus £4,63
                                                      # 028
                                                      MPN: 193552
                                                      LINKE OBERE HALTERUNG
                                                      - Gültig für USA und CDN
                                                      aus £16,25
                                                      aus £16,25
                                                      # 029
                                                      MPN: 193553
                                                      RECHTE UNTERE HALTERUNG
                                                      - Gültig für USA und CDN
                                                      aus £3,63
                                                      aus £3,63
                                                      # 030
                                                      MPN: 193554
                                                      LINKE UNTERE HALTERUNG
                                                      - Gültig für USA und CDN
                                                      aus £3,63
                                                      aus £3,63
                                                      # 031
                                                      MPN: 165137
                                                      SCHRAUBEN
                                                      - Gültig für USA und CDN
                                                      aus £1,31
                                                      aus £1,31
                                                      # 032
                                                      MPN: 193556
                                                      GUMMIPROFIL
                                                      - Gültig für USA und CDN
                                                      aus £1,55
                                                      aus £1,55
                                                      # 033
                                                      MPN: 67193500
                                                      ROHR VOM KOMPRESSOR ZUM ANSCHLUSS
                                                      - Gültig für USA und CDN
                                                      aus £367,37
                                                      aus £367,37
                                                      # 034
                                                      MPN: 67193600
                                                      ROHR VOM ANSCHLUSS ZUM KONDENSATOR
                                                      - Gültig für USA und CDN
                                                      aus £125,81
                                                      aus £125,81
                                                      # 035
                                                      MPN: 10441590
                                                      HALTERUNG MIT HÜLSE
                                                      aus £0,53
                                                      aus £0,53
                                                      # 036
                                                      MPN: 14433124
                                                      SCHRAUBEN
                                                      aus £0,53
                                                      aus £0,53
                                                      # 037
                                                      MPN: 127494
                                                      Scheibe
                                                      aus £0,54
                                                      aus £0,54
                                                      # 038
                                                      MPN: 10441690
                                                      HALTERUNG MIT HÜLSE
                                                      aus £1,08
                                                      aus £1,08
                                                      # 040
                                                      MPN: 67641500
                                                      ODER DICHTUNG
                                                      aus £2,31
                                                      aus £2,31
                                                      # 041
                                                      MPN: 67641000
                                                      ODER DICHTUNG
                                                      - (Menge 5 für Autos USA und CDN)
                                                      aus £2,31
                                                      aus £2,31
                                                      # 042
                                                      MPN: 67641100
                                                      ODER DICHTUNG
                                                      aus £2,31
                                                      aus £2,31
                                                      # 043
                                                      MPN: 67641200
                                                      ODER DICHTUNG
                                                      aus £2,85
                                                      aus £2,85
                                                      # 044
                                                      MPN: 67641300
                                                      ODER DICHTUNG
                                                      - (Menge 5 für Autos USA und CDN)
                                                      aus £1,92
                                                      aus £1,92
                                                      # 045
                                                      MPN: 67641400
                                                      ODER DICHTUNG
                                                      aus £2,31
                                                      aus £2,31
