maserati 4200 coupe (2003) timing – kontrollen teilediagramm

006 - Timing – Kontrollen

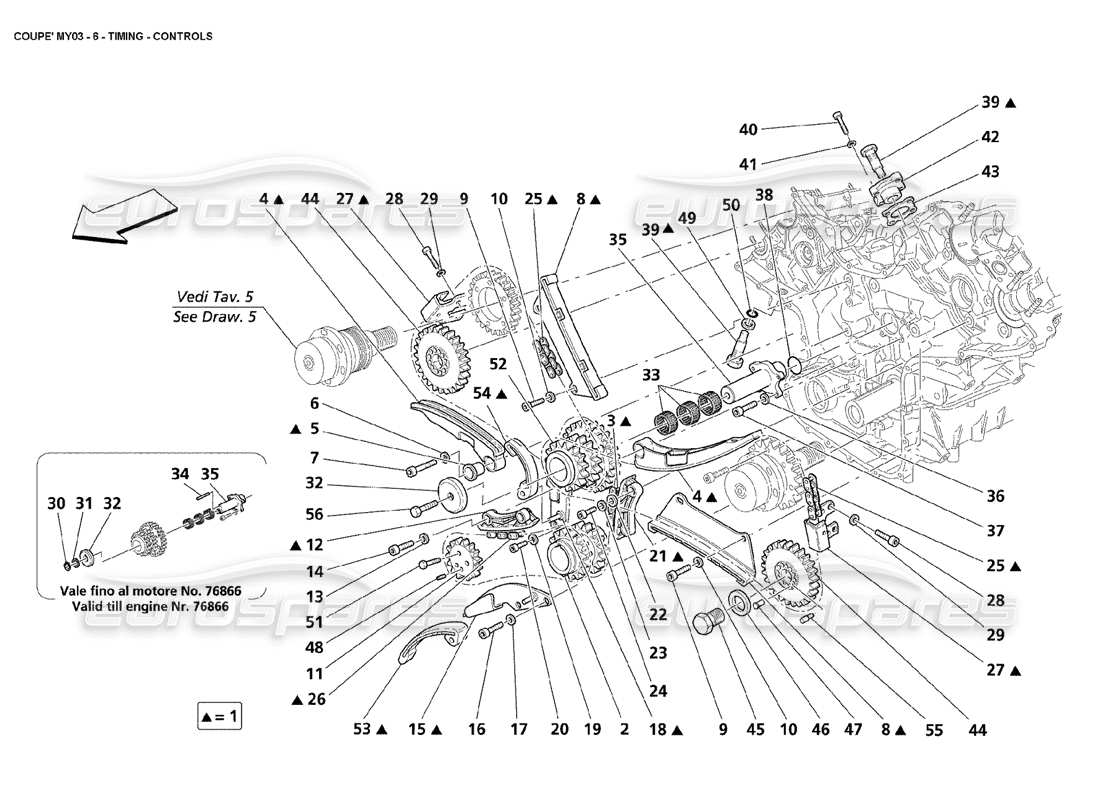

Maserati 4200 Coupe (2003) Timing - Controls Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                                                                                  #
                                                                                                  Artikelnummer
                                                                                                  Beschreibung
                                                                                                  Preis
                                                                                                  # 001
                                                                                                  MPN: 196902
                                                                                                  Zeitsteuerungsbaugruppe
                                                                                                  aus £579,69
                                                                                                  aus £579,69
                                                                                                  Dieses Teil ersetzt die Teilenummer 193716
                                                                                                  # 003
                                                                                                  MPN: 175286
                                                                                                  GETRIEBEKETTE
                                                                                                  aus £24,10
                                                                                                  aus £24,10
                                                                                                  # 004
                                                                                                  MPN: 186184
                                                                                                  MOBILER FÜHRUNGSSCHUH
                                                                                                  aus £69,63
                                                                                                  aus £69,63
                                                                                                  # 005
                                                                                                  MPN: 175303
                                                                                                  BUCHSE
                                                                                                  aus £13,13
                                                                                                  aus £13,13
                                                                                                  # 006
                                                                                                  MPN: 10569373
                                                                                                  Scheibe
                                                                                                  aus £0,47
                                                                                                  aus £0,47
                                                                                                  # 007
                                                                                                  MPN: 14306424
                                                                                                  SCHRAUBEN
                                                                                                  aus £0,53
                                                                                                  aus £0,53
                                                                                                  Dieses Teil ersetzt die Teilenummer 14306421
                                                                                                  # 008
                                                                                                  MPN: 186185
                                                                                                  FESTE SPANNUNG
                                                                                                  aus £34,09
                                                                                                  aus £34,09
                                                                                                  # 009
                                                                                                  MPN: 14306224
                                                                                                  SCHRAUBEN
                                                                                                  aus £0,51
                                                                                                  aus £0,51
                                                                                                  # 010
                                                                                                  MPN: 11193874
                                                                                                  Scheibe
                                                                                                  aus £0,53
                                                                                                  aus £0,53
                                                                                                  # 011
                                                                                                  MPN: 189564
                                                                                                  PUMPENSTEUERUNG MIT ZAHNRAD
                                                                                                  aus £261,54
                                                                                                  aus £261,54
                                                                                                  # 012
                                                                                                  MPN: 186186
                                                                                                  FESTE SPANNUNG
                                                                                                  aus £16,10
                                                                                                  aus £16,10
                                                                                                  # 013
                                                                                                  MPN: 11197774
                                                                                                  Scheibe
                                                                                                  aus £0,54
                                                                                                  aus £0,54
                                                                                                  # 014
                                                                                                  MPN: 14305424
                                                                                                  SCHRAUBEN
                                                                                                  aus £0,53
                                                                                                  aus £0,53
                                                                                                  # 015
                                                                                                  MPN: 185724
                                                                                                  FÜHRUNGSSCHUHUNTERSTÜTZUNG
                                                                                                  aus £10,50
                                                                                                  aus £10,50
                                                                                                  # 016
                                                                                                  MPN: 14305724
                                                                                                  SCHRAUBEN
                                                                                                  aus £0,53
                                                                                                  aus £0,53
                                                                                                  # 017
                                                                                                  MPN: 11197774
                                                                                                  Scheibe
                                                                                                  aus £0,54
                                                                                                  aus £0,54
                                                                                                  # 019
                                                                                                  MPN: 11197774
                                                                                                  Scheibe
                                                                                                  aus £0,54
                                                                                                  aus £0,54
                                                                                                  # 020
                                                                                                  MPN: 14305724
                                                                                                  SCHRAUBEN
                                                                                                  aus £0,53
                                                                                                  aus £0,53
                                                                                                  # 021
                                                                                                  MPN: 306094
                                                                                                  FESTE SPANNUNG
                                                                                                  aus £21,56
                                                                                                  aus £21,56
                                                                                                  Dieses Teil ersetzt die Teilenummer 186181
                                                                                                  # 022
                                                                                                  MPN: 12647624
                                                                                                  Scheibe
                                                                                                  aus £0,53
                                                                                                  aus £0,53
                                                                                                  Dieses Teil ersetzt die Teilenummer 12647601
                                                                                                  # 023
                                                                                                  MPN: 11197774
                                                                                                  Scheibe
                                                                                                  aus £0,54
                                                                                                  aus £0,54
                                                                                                  # 024
                                                                                                  MPN: 14432224
                                                                                                  SCHRAUBEN
                                                                                                  aus £0,53
                                                                                                  aus £0,53
                                                                                                  # 025
                                                                                                  MPN: 193616
                                                                                                  ZEITSTEUERKETTE
                                                                                                  aus £53,12
                                                                                                  aus £53,12
                                                                                                  # 027
                                                                                                  MPN: 189569
                                                                                                  OBERE FESTE SPANNUNG
                                                                                                  aus £20,46
                                                                                                  aus £20,46
                                                                                                  # 028
                                                                                                  MPN: 14305934
                                                                                                  SCHRAUBEN
                                                                                                  aus £0,79
                                                                                                  aus £0,79
                                                                                                  # 029
                                                                                                  MPN: 11197774
                                                                                                  Scheibe
                                                                                                  aus £0,53
                                                                                                  aus £0,53
                                                                                                  # 030
                                                                                                  MPN: 11066876
                                                                                                  SEEGER-RING
                                                                                                  - Gültig bis Motor-Nr. 76866
                                                                                                  aus £0,47
                                                                                                  aus £0,47
                                                                                                  # 031
                                                                                                  MPN: 180187
                                                                                                  RING
                                                                                                  - Gültig bis Motor-Nr. 76866
                                                                                                  aus £1,08
                                                                                                  aus £1,08
                                                                                                  # 032
                                                                                                  MPN: 175281
                                                                                                  SCHULTER
                                                                                                  - Gültig bis Motor-Nr. 76866
                                                                                                  aus £17,23
                                                                                                  aus £17,23
                                                                                                  # 032
                                                                                                  MPN: 194262
                                                                                                  SCHULTER
                                                                                                  - Gültig ab Motor-Nr. 76867
                                                                                                  aus £10,46
                                                                                                  aus £10,46
                                                                                                  # 033
                                                                                                  MPN: 94077843
                                                                                                  SCHRAUBEN
                                                                                                  aus £11,05
                                                                                                  aus £11,05
                                                                                                  # 034
                                                                                                  MPN: 14159370
                                                                                                  FLEXIBLER STIFT
                                                                                                  - Gültig bis Motor-Nr. 76866
                                                                                                  aus £1,08
                                                                                                  aus £1,08
                                                                                                  # 035
                                                                                                  MPN: 188436
                                                                                                  UNTERSTÜTZUNG
                                                                                                  - Gültig bis Motor-Nr. 76866
                                                                                                  aus £852,17
                                                                                                  aus £852,17
                                                                                                  # 035
                                                                                                  MPN: 194261
                                                                                                  UNTERSTÜTZUNG
                                                                                                  - Gültig ab Motor-Nr. 76867
                                                                                                  aus £80,45
                                                                                                  aus £80,45
                                                                                                  # 036
                                                                                                  MPN: 11181574
                                                                                                  Scheibe
                                                                                                  aus £0,53
                                                                                                  aus £0,53
                                                                                                  # 037
                                                                                                  MPN: 14304224
                                                                                                  SCHRAUBEN
                                                                                                  aus £0,51
                                                                                                  aus £0,51
                                                                                                  # 038
                                                                                                  MPN: 104212
                                                                                                  ODER DICHTUNG
                                                                                                  aus £0,54
                                                                                                  aus £0,54
                                                                                                  # 039
                                                                                                  MPN: 180316
                                                                                                  HYDRAULISCHER SPANNER
                                                                                                  aus £33,63
                                                                                                  aus £33,63
                                                                                                  # 040
                                                                                                  MPN: 14432224
                                                                                                  SCHRAUBEN
                                                                                                  aus £0,51
                                                                                                  aus £0,51
                                                                                                  # 041
                                                                                                  MPN: 11197774
                                                                                                  Scheibe
                                                                                                  aus £0,53
                                                                                                  aus £0,53
                                                                                                  # 043
                                                                                                  MPN: 323282
                                                                                                  Dichtung
                                                                                                  - Wird auch in den Zylinderköpfen mitgeliefert - Dichtungsrevisionssatz (Cod. 980020001)
                                                                                                  aus £1,15
                                                                                                  aus £1,15
                                                                                                  Dieses Teil ersetzt die Teilenummer 247147
                                                                                                  # 044
                                                                                                  MPN: 187530
                                                                                                  ZAHNRAD ​​FÜR WELLE
                                                                                                  aus £25,81
                                                                                                  aus £25,81
                                                                                                  # 045
                                                                                                  MPN: 193831
                                                                                                  SCHRAUBEN
                                                                                                  aus £7,14
                                                                                                  aus £7,14
                                                                                                  # 046
                                                                                                  MPN: 175751
                                                                                                  Scheibe
                                                                                                  aus £3,11
                                                                                                  aus £3,11
                                                                                                  # 047
                                                                                                  MPN: 176610
                                                                                                  ZENTRIERDÜBEL
                                                                                                  aus £3,24
                                                                                                  aus £3,24
                                                                                                  # 048
                                                                                                  MPN: 189779
                                                                                                  DÜBEL
                                                                                                  aus £1,34
                                                                                                  aus £1,34
                                                                                                  # 050
                                                                                                  MPN: 192069
                                                                                                  ODER DICHTUNG
                                                                                                  aus £0,54
                                                                                                  aus £0,54
                                                                                                  # 051
                                                                                                  MPN: 189563
                                                                                                  SCHRAUBEN
                                                                                                  aus £29,29
                                                                                                  aus £29,29
                                                                                                  # 053
                                                                                                  MPN: 185725
                                                                                                  KETTENSPANNER
                                                                                                  aus £30,14
                                                                                                  aus £30,14
                                                                                                  # 054
                                                                                                  MPN: 196683
                                                                                                  KETTENSPANNER
                                                                                                  aus £24,12
                                                                                                  aus £24,12
                                                                                                  # 055
                                                                                                  MPN: 194191
                                                                                                  DÜBEL
                                                                                                  aus £4,17
                                                                                                  aus £4,17
                                                                                                  # 056
                                                                                                  MPN: 16043124
                                                                                                  SCHRAUBEN
                                                                                                  - Gültig ab Motor-Nr. 76867
                                                                                                  aus £0,30
                                                                                                  aus £0,30
