014 - Abgassystem

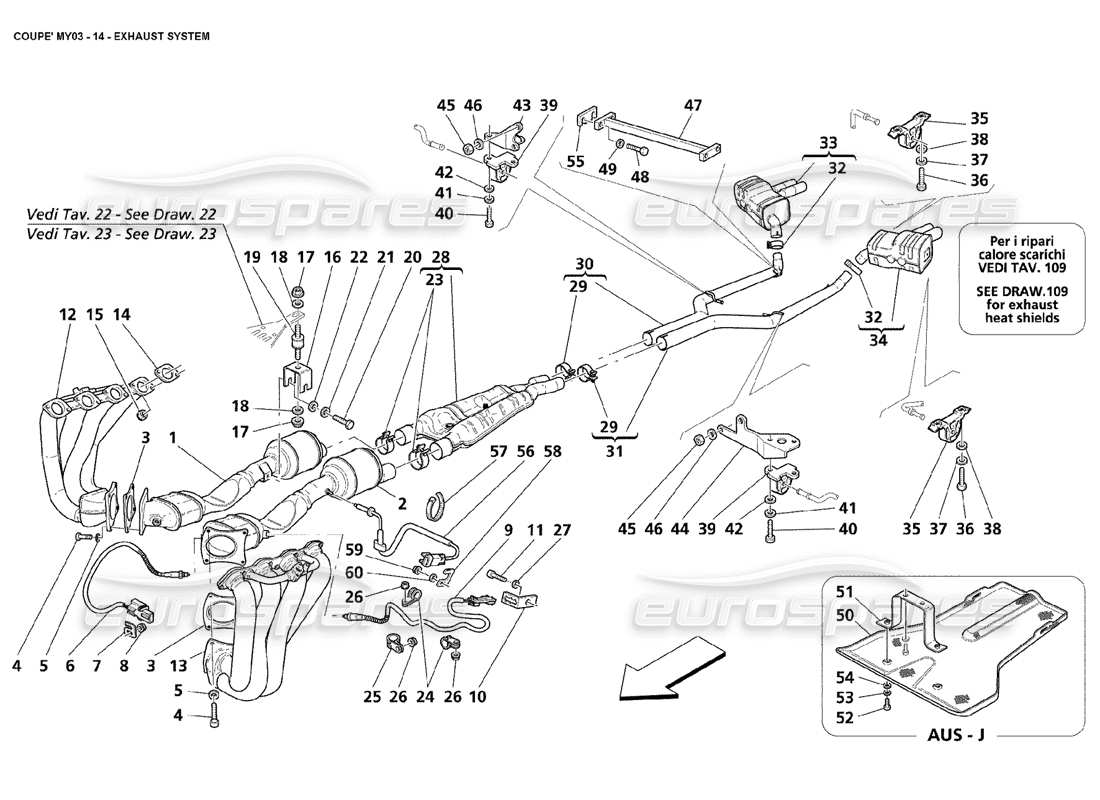

Maserati 4200 Coupe (2003) Exhaust System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 194714
RH-KATALYSATOR
Ersetzung
Ersetzung
# 002
MPN: 194715
LH-KATALYSATOR
Ersetzung
Ersetzung
# 003
MPN: 184798
Dichtung
- Wird auch in den Zylinderköpfen mitgeliefert - Dichtungsrevisionssatz (Cod. 980020001)
aus £18,54
aus £18,54
# 004
MPN: 190213
SCHRAUBEN
aus £2,47
aus £2,47
# 005
MPN: 11193874
Scheibe
aus £0,53
aus £0,53
# 006
MPN: 182837
VORDERER LAMBDA-FÜHLER
aus £137,60
aus £137,60
# 007
MPN: 175856
VERBINDER-BEFESTIGUNGSHALTERUNG
aus £1,17
aus £1,17
Dieses Teil ersetzt die Teilenummer 155752
# 008
MPN: 67190100
NUSS
aus £1,08
aus £1,08
# 009
MPN: 191412
HINTERER LAMBDA-FÜHLER
aus £106,94
aus £106,94
# 010
MPN: 178366
VERBINDER-BEFESTIGUNGSHALTERUNG
aus £2,31
aus £2,31
# 011
MPN: 14305724
SCHRAUBEN
aus £0,53
aus £0,53
# 012
MPN: 183795
RECHTER AUSPUFFKRÜMMER
aus £1.242,05
aus £1.242,05
# 013
MPN: 183796
AUSPUFFKRÜMMER LINKS
aus £1.242,05
aus £1.242,05
# 014
MPN: 182868
Dichtung
- Wird auch in den Zylinderköpfen mitgeliefert - Dichtungsrevisionssatz (Cod. 980020001)
aus £2,85
aus £2,85
# 015
MPN: 138392
NUSS
aus £0,73
aus £0,73
# 016
MPN: 187827
HALTERUNG FÜR DIE BEFESTIGUNG VON KATALYSATOREN
aus £11,40
aus £11,40
# 017
MPN: 14048215
NUSS
aus £3,55
aus £3,55
# 018
MPN: 12625221
Scheibe
Ersetzung
Ersetzung
# 019
MPN: 184333
UNTERLAGE
aus £13,38
aus £13,38
# 020
MPN: 16043324
SCHRAUBEN
aus £0,53
aus £0,53
# 021
MPN: 11193874
Scheibe
aus £0,54
aus £0,54
# 022
MPN: 12625224
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12625221
# 023
MPN: 185307
KLEMME
aus £14,90
aus £14,90
Dieses Teil ersetzt die Teilenummer 173896
# 024
MPN: 67190200
HALTERUNG MIT HÜLSE
aus £1,33
aus £1,33
# 025
MPN: 10441290
HALTERUNG MIT HÜLSE
aus £0,51
aus £0,51
# 026
MPN: 67190100
NUSS
aus £1,08
aus £1,08
# 027
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
# 028
MPN: 187826
ZENTRALSCHALLDÄMPFER
aus £869,53
aus £869,53
# 029
MPN: 185307
KLEMME
aus £14,90
aus £14,90
Dieses Teil ersetzt die Teilenummer 173896
# 030
MPN: 187823
RECHTE AUSPUFFVERLÄNGERUNG
aus £359,84
aus £359,84
# 031
MPN: 187824
AUSPUFFVERLÄNGERUNG LINKS
aus £359,84
aus £359,84
# 032
MPN: 185307
KLEMME
aus £14,90
aus £14,90
Dieses Teil ersetzt die Teilenummer 173896
# 033
MPN: 184815
RECHTER HINTERER SCHALLDÄMPFER
aus £939,75
aus £939,75
# 034
MPN: 184816
HINTERER SCHALLDÄMPFER LINKS
aus £965,20
aus £965,20
SCHALLDÄMPFER HINTEN LINKS Genuine Maserati Teil – Gebraucht auf Lager
Halterung nicht im Lieferumfang enthalten
Halterung nicht im Lieferumfang enthalten
# 035
MPN: 184814
HINTERE UNTERSTÜTZUNG
aus £18,93
aus £18,93
# 036
MPN: 16043424
SCHRAUBEN
aus £0,48
aus £0,48
# 037
MPN: 12601374
Scheibe
aus £0,53
aus £0,53
# 038
MPN: 12638524
Scheibe
aus £0,47
aus £0,47
# 039
MPN: 187861

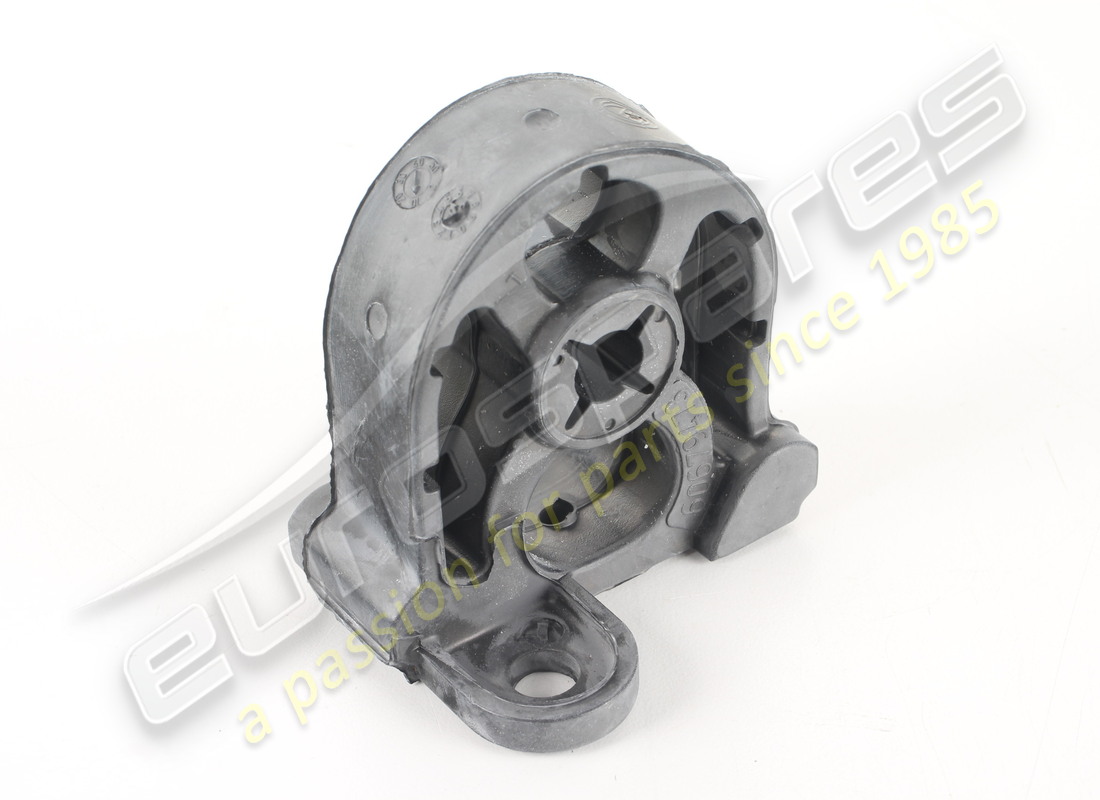

ANTI-VIBRATIONSUNTERSTÜTZUNG
aus £26,78
aus £26,78
# 040
MPN: 16043424
SCHRAUBEN
aus £0,51
aus £0,51
# 041
MPN: 12601374
Scheibe
aus £0,53
aus £0,53
# 042
MPN: 14496524
Scheibe
aus £0,53
aus £0,53
# 043
MPN: 187775
RH-UNTERSTÜTZUNG
aus £11,82
aus £11,82
# 044
MPN: 187774
LINKE UNTERSTÜTZUNG
aus £16,71
aus £16,71
# 045
MPN: 16100814
NUSS
aus £0,71
aus £0,71
# 046
MPN: 14496524
Scheibe
aus £0,53
aus £0,53
# 047
MPN: 187836
Abstandshalter
aus £9,32
aus £9,32
# 048
MPN: 16043124
SCHRAUBEN
aus £0,30
aus £0,30
# 049
MPN: 12601374
Scheibe
aus £0,53
aus £0,53
# 050
MPN: 190270
UNTER AUSPUFFSCHUTZ
- Gültig für J und AUS und - Fahrzeuge GB opt. japanische Version
aus £221,74
aus £221,74
# 051
MPN: 190271
Halterung
- Gültig für J und AUS und - Fahrzeuge GB opt. japanische Version
aus £31,28
aus £31,28
# 052
MPN: 14305724
SCHRAUBEN
- Gültig für J und AUS und - Fahrzeuge GB opt. japanische Version
aus £0,53
aus £0,53
# 053
MPN: 12639724
Scheibe
- Gültig für J und AUS und - Fahrzeuge GB opt. japanische Version
aus £0,54
aus £0,54
# 054
MPN: 12601274
Scheibe
- Gültig für J und AUS und - Fahrzeuge GB opt. japanische Version
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601270
# 055
MPN: 193098
DISTANZSTANGE
aus £2,31
aus £2,31
# 056
MPN: 194744
THERMOELEMENT
aus £156,47
aus £156,47
# 057
MPN: 312020382
KLEMME
aus £0,69
aus £0,69
# 058
MPN: 155751
CLIP
aus £2,80
aus £2,80
# 059
MPN: 14059111
NUSS
aus £0,47
aus £0,47
# 060
MPN: 12644424
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 13550214
-part-diagram-015.webp "MASERATI 4200 COUPE (2003) ABGASANLAGE – VARIATIONEN FÜR USA UND CDN TEILEDIAGRAMM")
-part-diagram-016.webp "MASERATI 4200 COUPE (2003) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-017.webp "MASERATI 4200 COUPE (2003) SCHMIERSYSTEM – TANK – HEIZUNGSAUSTAUSCH TEILEDIAGRAMM")
-part-diagram-018.webp "MASERATI 4200 COUPE (2003) WASSER-ÖL-PUMPE TEILEDIAGRAMM")
-part-diagram-019.webp "MASERATI 4200 COUPE (2003) NOURICE – KÜHLSYSTEM – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-020.webp "MASERATI 4200 COUPE (2003) NOURICE – KÜHLSYSTEM – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-021.webp "MASERATI 4200 COUPE (2003) KÜHLSYSTEM – KÜHLER TEILEDIAGRAMM")
-part-diagram-022.webp "MASERATI 4200 COUPE (2003) KUPPLUNG UND BEDIENELEMENTE – NICHT FÜR F1 TEILEDIAGRAMM")
-part-diagram-023.webp "MASERATI 4200 COUPE (2003) KUPPLUNG UND BEDIENELEMENTE – GÜLTIG FÜR F1 TEILEDIAGRAMM")
-part-diagram-024.webp "MASERATI 4200 COUPE (2003) PEDALE UND ELEKTRONISCHE GASPEDALSTEUERUNG – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-025.webp "MASERATI 4200 COUPE (2003) PEDALE UND ELEKTRONISCHE GASPEDALSTEUERUNG – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-026.webp "MASERATI 4200 COUPE (2003) F1 HYDRAULISCHE KUPPLUNGSSTEUERUNG – GÜLTIG FÜR F1 TEILEDIAGRAMM")
-part-diagram-027.webp "MASERATI 4200 COUPE (2003) ANTRIEBSEINHEIT UND TANK – GÜLTIG FÜR F1 TEILEDIAGRAMM")
-part-diagram-028.webp "MASERATI 4200 COUPE (2003) GETRIEBE – ABDECKUNG – ÖLKÜHLER TEILEDIAGRAMM")
-part-diagram-029.webp "MASERATI 4200 COUPE (2003) DIFFERENZIALKASTEN – HINTERER UNTERBODEN TEILEDIAGRAMM")
-part-diagram-030.webp "MASERATI 4200 COUPE (2003) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-031.webp "MASERATI 4200 COUPE (2003) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-032.webp "MASERATI 4200 COUPE (2003) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-033.webp "MASERATI 4200 COUPE (2003) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-034.webp "MASERATI 4200 COUPE (2003) MOTOR-GETRIEBE-VERBINDUNGSROHR UND ISOLIERUNGEN TEILEDIAGRAMM")
-part-diagram-035.webp "MASERATI 4200 COUPE (2003) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-036.webp "MASERATI 4200 COUPE (2003) BREMSEN UND HYDRAULISCHE KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-037.webp "MASERATI 4200 COUPE (2003) BREMSSYSTEM – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-038.webp "MASERATI 4200 COUPE (2003) BREMSSYSTEM – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-039.webp "MASERATI 4200 COUPE (2003) BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-040.webp "MASERATI 4200 COUPE (2003) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-041.webp "MASERATI 4200 COUPE (2003) VORDERE UNTERRAHMEN- UND UNTERMOTORSCHUTZE TEILEDIAGRAMM")
-part-diagram-042.webp "MASERATI 4200 COUPE (2003) LENKGETRIEBE TEILEDIAGRAMM")
-part-diagram-043.webp "MASERATI 4200 COUPE (2003) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-044.webp "MASERATI 4200 COUPE (2003) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-045.webp "MASERATI 4200 COUPE (2003) VORDERRADAUFHÄNGUNG – QUERLENKER UND STABILISATOREN TEILEDIAGRAMM")
-part-diagram-046.webp "MASERATI 4200 COUPE (2003) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-047.webp "MASERATI 4200 COUPE (2003) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-048.webp "MASERATI 4200 COUPE (2003) RÄDER TEILEDIAGRAMM")
-part-diagram-049.webp "MASERATI 4200 COUPE (2003) ERSATZRAD UND ERSATZAUSRÜSTUNG – OPTIONAL TEILEDIAGRAMM")
-part-diagram-050.webp "MASERATI 4200 COUPE (2003) BATTERIE TEILEDIAGRAMM")
-part-diagram-051.webp "MASERATI 4200 COUPE (2003) STROMGENERATOR - ANLASSER TEILEDIAGRAMM")
-part-diagram-052.webp "MASERATI 4200 COUPE (2003) WERKZEUGE, AUSRÜSTUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-100.webp "MASERATI 4200 COUPE (2003) KAROSSERIE – VORDERE AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-101.webp "MASERATI 4200 COUPE (2003) KAROSSERIE – ZENTRALE AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-102.webp "MASERATI 4200 COUPE (2003) KAROSSERIE – HINTERE AUßENVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-103.webp "MASERATI 4200 COUPE (2003) VORDERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-104.webp "MASERATI 4200 COUPE (2003) ZENTRALE STRUKTUR TEILEDIAGRAMM")
-part-diagram-105.webp "MASERATI 4200 COUPE (2003) HINTERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-106.webp "MASERATI 4200 COUPE (2003) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-107.webp "MASERATI 4200 COUPE (2003) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-108.webp "MASERATI 4200 COUPE (2003) TEPPICHE IM FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-109.webp "MASERATI 4200 COUPE (2003) VERKLEIDUNGEN DES KOFFERRAUMHAUBENFACHS – LUFTEINLASS UND HEIDESCHUTZ TEILEDIAGRAMM")
-part-diagram-110.webp "MASERATI 4200 COUPE (2003) DACHPANEELPOLSTERUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-111.webp "MASERATI 4200 COUPE (2003) INNENVERKLEIDUNG – MITTEL- UND VORDERPFOSTENVERKLEIDUNG – SEITENSCHIENENABDECKUNG TEILEDIAGRAMM")
-part-diagram-112.webp "MASERATI 4200 COUPE (2003) INNENVERKLEIDUNGEN – PFOSTENVERKLEIDUNG UND HINTERE ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-113.webp "MASERATI 4200 COUPE (2003) HINTEN UNTER DER FENSTERVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-114.webp "MASERATI 4200 COUPE (2003) MOTORHAUBE UND ÖFFNUNGSVORRICHTUNG TEILEDIAGRAMM")
-part-diagram-115.webp "MASERATI 4200 COUPE (2003) KOFFERRAUMHAUBE, MOTORHAUBE UND GASTÜR TEILEDIAGRAMM")
-part-diagram-116.webp "MASERATI 4200 COUPE (2003) TÜREN – RAHMEN UND VERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-117.webp "MASERATI 4200 COUPE (2003) TÜREN – ÖFFNUNGSKONTROLLE UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-118.webp "MASERATI 4200 COUPE (2003) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-119.webp "MASERATI 4200 COUPE (2003) GLÄSER – DICHTUNGEN UND INNERER RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-120.webp "MASERATI 4200 COUPE (2003) VORDERSITZ UND SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-121.webp "MASERATI 4200 COUPE (2003) VORDERSITZ – FÜHRUNG UND BEWEGUNG TEILEDIAGRAMM")
-part-diagram-122.webp "MASERATI 4200 COUPE (2003) RÜCKSITZ UND SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-123.webp "MASERATI 4200 COUPE (2003) DASHBOARDS – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-124.webp "MASERATI 4200 COUPE (2003) DASHBOARDS – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-125.webp "MASERATI 4200 COUPE (2003) ARMATURENBRETTSCHUBLADE TEILEDIAGRAMM")
-part-diagram-126.webp "MASERATI 4200 COUPE (2003) TUNNEL - RAHMEN UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-127.webp "MASERATI 4200 COUPE (2003) AIRBAGS TEILEDIAGRAMM")
-part-diagram-128.webp "MASERATI 4200 COUPE (2003) DASHBOARD-INSTRUMENTE TEILEDIAGRAMM")
-part-diagram-129.webp "MASERATI 4200 COUPE (2003) TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-130.webp "MASERATI 4200 COUPE (2003) VORDER- UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-131.webp "MASERATI 4200 COUPE (2003) XENO-SCHEINWERFER UND SCHEIBE – OPTIONAL TEILEDIAGRAMM")
-part-diagram-132.webp "MASERATI 4200 COUPE (2003) SCHILDE UND FINISHING TEILEDIAGRAMM")
-part-diagram-133.webp "MASERATI 4200 COUPE (2003) SCHILDE UND SCHUTZVORRICHTUNGEN FÜR DEN RADRAUM TEILEDIAGRAMM")
-part-diagram-134.webp "MASERATI 4200 COUPE (2003) WINDSCHUTZSCHEIBE – SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-135.webp "MASERATI 4200 COUPE (2003) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-136.webp "MASERATI 4200 COUPE (2003) MOTORHAUBENSENSOREN UND STEUERSTATIONEN TEILEDIAGRAMM")
-part-diagram-137.webp "MASERATI 4200 COUPE (2003) KONTROLLSTATION IM VORDEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-138.webp "MASERATI 4200 COUPE (2003) STEUERGERÄTE AUF DER BEIFAHRERSEITE TEILEDIAGRAMM")
-part-diagram-139.webp "MASERATI 4200 COUPE (2003) TEILEDIAGRAMM FÜR SENSOREN UND STEUERGERÄTE DER RECHTEN SEITLICHEN KOFFERRAUMHAUBE")
-part-diagram-140.webp "MASERATI 4200 COUPE (2003) TEILEDIAGRAMM FÜR SENSOREN UND STEUERGERÄTE DER LINKEN SEITLICHEN KOFFERRAUMHAUBE")
-part-diagram-141.webp "MASERATI 4200 COUPE (2003) DIEBSTAHLSICHERE ELEKTRISCHE PLATINEN UND GERÄTE TEILEDIAGRAMM")
-part-diagram-142.webp "MASERATI 4200 COUPE (2003) WEGFAHRSPERRE TEILEDIAGRAMM")
-part-diagram-143.webp "MASERATI 4200 COUPE (2003) VERDAMPFERGRUPPE TEILEDIAGRAMM")
-part-diagram-144.webp "MASERATI 4200 COUPE (2003) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-145.webp "MASERATI 4200 COUPE (2003) AUTO-STEREOANLAGE TEILEDIAGRAMM")
-part-diagram-146.webp "MASERATI 4200 COUPE (2003) STEREOANLAGE - ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-147.webp "MASERATI 4200 COUPE (2003) PLATTEN TEILEDIAGRAMM")
-part-diagram-000.webp "MASERATI 4200 COUPE (2003) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-001.webp "MASERATI 4200 COUPE (2003) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-002.webp "MASERATI 4200 COUPE (2003) PLEUEL UND KOLBEN DER KURBELWELLE TEILEDIAGRAMM")
-part-diagram-003.webp "MASERATI 4200 COUPE (2003) TEILEDIAGRAMM DES RECHTEN ZYLINDERKOPFS")
-part-diagram-004.webp "MASERATI 4200 COUPE (2003) TEILEDIAGRAMM DES LINKEN ZYLINDERKOPFES")
-part-diagram-005.webp "MASERATI 4200 COUPE (2003) TIMING – STÖßEL TEILEDIAGRAMM")
-part-diagram-006.webp "MASERATI 4200 COUPE (2003) TIMING – KONTROLLEN TEILEDIAGRAMM")
-part-diagram-007.webp "MASERATI 4200 COUPE (2003) EINSPRITZGERÄT - ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-008.webp "MASERATI 4200 COUPE (2003) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-009.webp "MASERATI 4200 COUPE (2003) KRAFTSTOFFPUMPEN UND -LEITUNGEN TEILEDIAGRAMM")
-part-diagram-010.webp "MASERATI 4200 COUPE (2003) KRAFTSTOFFTANKS UND UNION TEILEDIAGRAMM")
-part-diagram-011.webp "MASERATI 4200 COUPE (2003) ANTIVERDUNSTUNGSGERÄT – NICHT FÜR USA ODER CDN TEILEDIAGRAMM")
-part-diagram-012.webp "MASERATI 4200 COUPE (2003) ANTIVERDUNSTUNGSGERÄT – GÜLTIG FÜR USA ODER CDN TEILEDIAGRAMM")
-part-diagram-013.webp "MASERATI 4200 COUPE (2003) LUFTANSAUGKRÜMMER TEILEDIAGRAMM")
