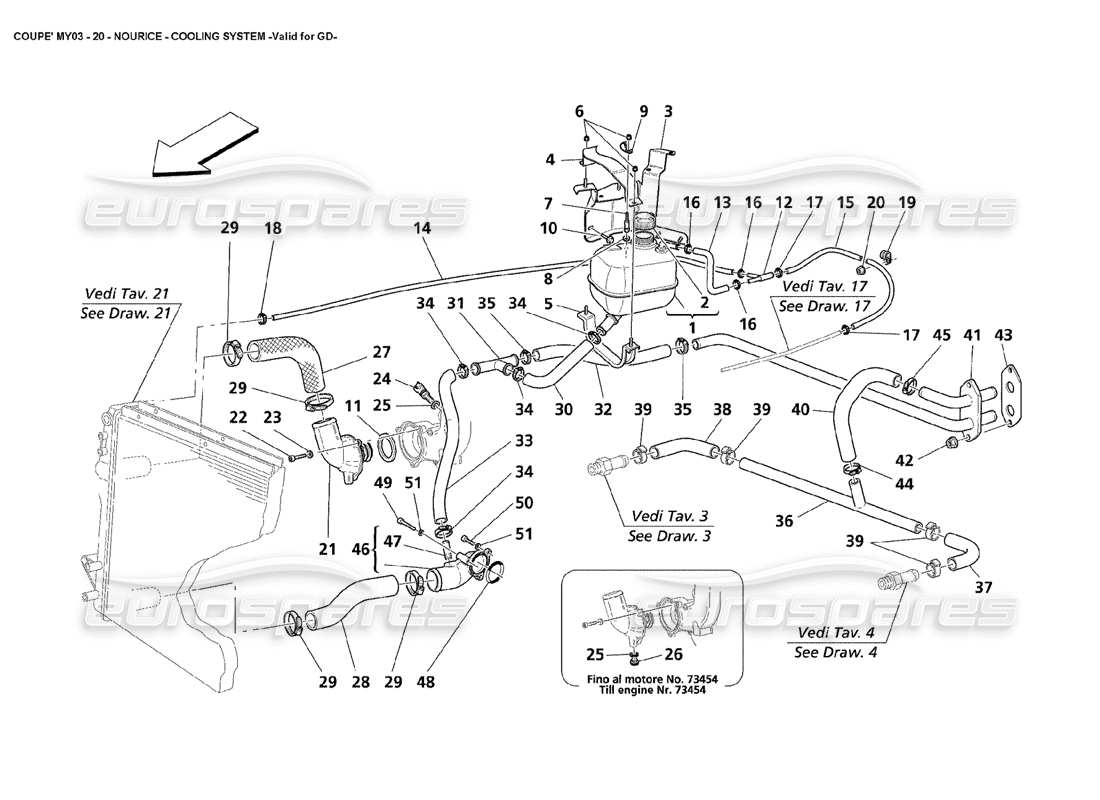

020 - Nourice – Kühlsystem – Gültig für GD
Maserati 4200 Coupe (2003) Nourice - Cooling System - Valid for GD Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 192411
KOMPLETTER AUSDEHNUNGSBEHÄLTER
Gültig für Baugruppe Nr. 10263
aus £77,34
aus £77,34
# 002
MPN: 192412
Tankstopfen
aus £6,11
aus £6,11
# 003
MPN: 192933
NOURICE-STÜTZHALTERUNG
aus £17,97
aus £17,97
# 004
MPN: 192936
NOURICE OBERE UNTERSTÜTZUNG
aus £6,80
aus £6,80
# 005
MPN: 192935
NOURICE UNTERE UNTERSTÜTZUNG
aus £11,12
aus £11,12
# 006
MPN: 14058411
NUSS
aus £0,47
aus £0,47
# 007
MPN: 192953
ZUCHT
aus £8,41
aus £8,41
# 008
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601270
# 009
MPN: 10441590
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
# 010
MPN: 11730624
SCHRAUBEN
aus £0,47
aus £0,47
# 011
MPN: 137873
Dichtung
aus £2,86
aus £2,86
# 012
MPN: 189345
3 WAY UNION
aus £14,24
aus £14,24
# 013
MPN: 192613
GUMMISCHLAUCH
aus £6,51
aus £6,51
# 014
MPN: 192614
GUMMISCHLAUCH
aus £167,36
aus £167,36
# 015
MPN: 192615
GUMMISCHLAUCH
aus £10,27
aus £10,27
# 016
MPN: 13125470
RIEMENKRAGEN
aus £0,52
aus £0,52
# 017
MPN: 183919
RIEMENKRAGEN
aus £0,53
aus £0,53
# 018
MPN: 13000190
SCHRAUBKRAGEN
aus £0,54
aus £0,54
# 019
MPN: 10441390
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
# 020
MPN: 14058411
NUSS
aus £0,47
aus £0,47
# 021
MPN: 230890
ABDECKUNG MIT THERMOSTAT
aus £88,71
aus £88,71
Dieses Teil ersetzt die Teilenummer 224623
# 022
MPN: 14305324
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305321
# 023
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
# 024
MPN: 180137
WASSERTEMPERATURSENSOR
aus £8,12
aus £8,12
# 025
MPN: 10298460
Dichtung
- (Menge 2 für Autos - mit Motor bis Nr. 73454)
aus £0,47
aus £0,47
# 026
MPN: 10300540
GEWINDESTECKER
- Gültig bis Motor-Nr. 73454
aus £2,93
aus £2,93
# 027
MPN: 190354
DRUCKROHR VOM MOTOR ZUM KÜHLER
aus £79,93
aus £79,93
Dieses Teil ersetzt die Teilenummer 181747 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 181748
RÜCKLAUFLEITUNG VOM KÜHLER ZUM MOTOR
aus £29,50
aus £29,50
# 029
MPN: 13000790
SCHRAUBKRAGEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 312420106
# 030
MPN: 192400
ÄRMEL
aus £47,07
aus £47,07
# 031
MPN: 107394
3 WAY UNION
aus £20,45
aus £20,45
# 032
MPN: 186653
GUMMISCHLAUCH
aus £12,33
aus £12,33
# 033
MPN: 192401
GUMMISCHLAUCH
aus £48,95
aus £48,95
# 034
MPN: 183126
KLEMME
aus £0,87
aus £0,87
# 035
MPN: 186680
KLEMME
aus £0,73
aus £0,73
# 036
MPN: 183115
WASSER-AUßENROHR VON DEN KÖPFEN
aus £16,74
aus £16,74
# 037
MPN: 185578
GUMMISCHLAUCH
aus £13,37
aus £13,37
# 038
MPN: 185579
GUMMISCHLAUCH
aus £7,88
aus £7,88
# 039
MPN: 178053
KLEMME
aus £0,70
aus £0,70
# 040
MPN: 190279
ÄRMEL
aus £11,53
aus £11,53
# 041
MPN: 66722300
KOMPLETTES STARRES ROHR ZUM HEIZGERÄT
aus £79,26
aus £79,26
# 042
MPN: 12575421
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12575411
# 043
MPN: 385500371
Dichtung
aus £1,11
aus £1,11
# 044
MPN: 13000490
SCHRAUBKRAGEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 13127870 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 045
MPN: 183126
KLEMME
aus £0,91
aus £0,91
# 046
MPN: 188067
WASSEREINGANGSABDECKUNG
aus £309,09
aus £309,09
# 047
MPN: 111628
GEWINDEVERBINDUNG
aus £0,47
aus £0,47
# 048
MPN: 154191
Dichtung
aus £0,77
aus £0,77
# 049
MPN: 14306024
SCHRAUBEN
aus £1,35
aus £1,35
Dieses Teil ersetzt die Teilenummer 14306034, die wir auf Lager haben
# 050
MPN: 14432224
SCHRAUBEN
aus £0,47
aus £0,47
# 051
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
