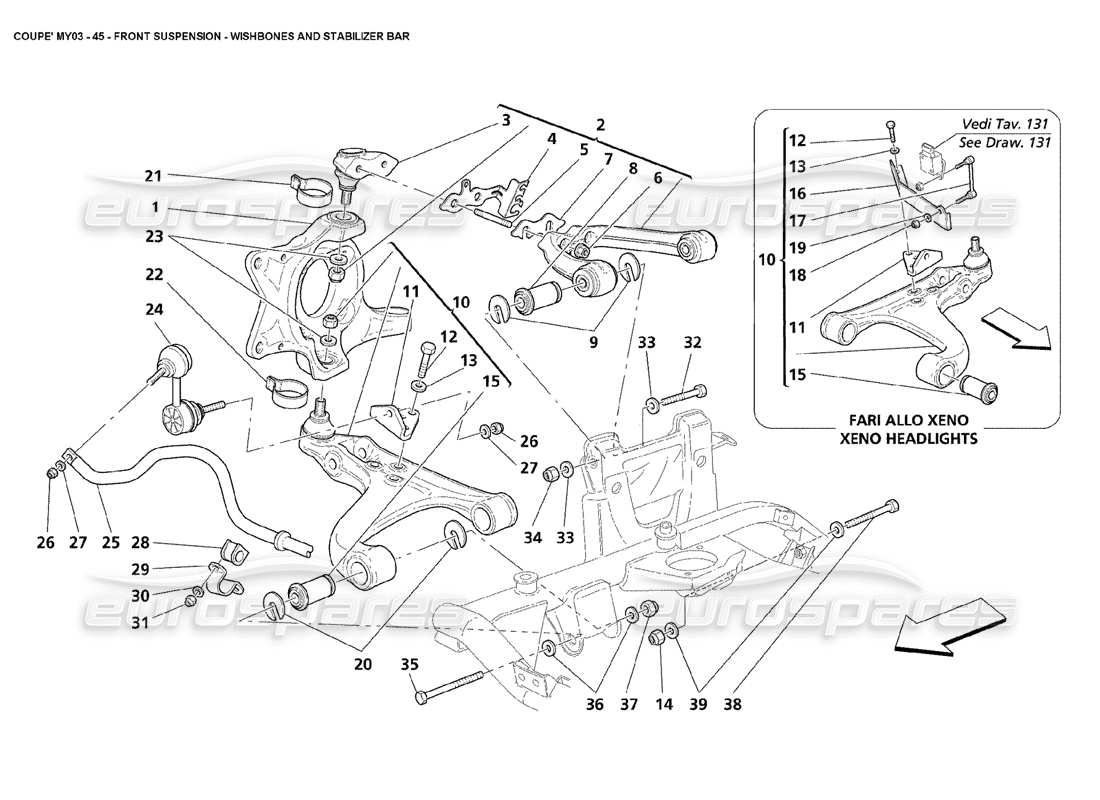

045 - Vorderradaufhängung – Querlenker und Stabilisatoren
Maserati 4200 Coupe (2003) Front Suspension - Wishbones and Stabalizers Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 197754
RECHTER VORDERER NABENHALTER
aus £399,00
aus £399,00
# 001
MPN: 197764
LINKER VORDERNABENHALTER
aus £381,99
aus £381,99
# 002
MPN: 194367
VOLLSTÄNDIGER LINKER OBERHEBEL
aus £477,75
aus £477,75
# 002
MPN: 194368
VOLLSTÄNDIGER RECHTER OBERHEBEL
aus £477,75
aus £477,75
# 003
MPN: 386600129
Gelenk für oberen Hebel
aus £178,32
aus £178,32
# 004
MPN: 190691
RECHTE KABELHALTERUNG
aus £10,01
aus £10,01
# 004
MPN: 190692
LINKE KABELHALTERUNG
aus £10,95
aus £10,95
# 005
MPN: 386600405
ZUCHT
aus £9,17
aus £9,17
# 006
MPN: 14058521
NUSS
aus £1,02
aus £1,02
# 007
MPN: 386600411
EINSTELLDICKE MM. 0,5
aus £2,85
aus £2,85
# 007
MPN: 386600412
EINSTELLDICKE MM. 1
aus £2,85
aus £2,85
# 007
MPN: 386600413
EINSTELLDICKE MM. 2,5
aus £2,31
aus £2,31
# 008
MPN: 186493
FLANBLOC
- Dicke mm. 0,5
aus £75,94
aus £75,94
# 009
MPN: 386600425
Scheibe
aus £5,38
aus £5,38
Dieses Teil ersetzt die Teilenummer 66667900
# 009
MPN: 386600426
Scheibe
- Dicke mm. 0,75
aus £2,31
aus £2,31
# 009
MPN: 386600427
Scheibe
- Dicke mm. 1
aus £1,85
aus £1,85
Dieses Teil ersetzt die Teilenummer 66668000
# 009
MPN: 386600428
Scheibe
- Dicke mm. 1,75
aus £2,31
aus £2,31
# 009
MPN: 386600429
Scheibe
- Dicke mm. 3
aus £1,85
aus £1,85
# 010
MPN: 201784
Unterer Hebel vorne rechts
Optional - Xeno-Scheinwerfer -
aus £695,56
aus £695,56
Dieses Teil ersetzt die Teilenummer 194396 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 201786
VOLLSTÄNDIGER LINKER UNTERHEBEL
aus £1.264,65
aus £1.264,65
Dieses Teil ersetzt die Teilenummer 194398
# 010
MPN: 201787
LINKER VORDERER UNTERER HEBEL
Optional - Xeno-Scheinwerfer -
aus £695,56
aus £695,56
Dieses Teil ersetzt die Teilenummer 194397 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 186347
Torsionsstab-Spurstangenhalterung
aus £25,04
aus £25,04
# 012
MPN: 16043621
SCHRAUBEN
aus £1,08
aus £1,08
# 013
MPN: 14496524
Scheibe
aus £0,52
aus £0,52
# 014
MPN: 386600441
NUSS
aus £1,63
aus £1,63
# 015
MPN: 186494
FLANBLOC
aus £105,69
aus £105,69
# 016
MPN: 190045
HALTERUNG FÜR FRONTPOTENTIOMETER
- Gültig für opt. Xeno-Scheinwerfer – Nicht für USA und CDN
aus £13,56
aus £13,56
# 017
MPN: 188629
SPURSTANGE
- Gültig für opt. Xeno-Scheinwerfer – Nicht für USA und CDN
aus £19,16
aus £19,16
# 018
MPN: 12574215
NUSS
- Gültig für opt. Xeno-Scheinwerfer – Nicht für USA und CDN
aus £1,23
aus £1,23
# 019
MPN: 14498805
Scheibe
- Gültig für opt. Xeno-Scheinwerfer – Nicht für USA und CDN – – Dicke mm. 0,5
aus £0,54
aus £0,54
# 020
MPN: 377030378
Scheibe
aus £3,16
aus £3,16
# 020
MPN: 377030379
Scheibe
- Dicke mm. 0,75
aus £3,86
aus £3,86
# 020
MPN: 377030380
Scheibe
- Dicke mm. 1
aus £17,17
aus £17,17
# 020
MPN: 377030381
Scheibe
- Dicke mm. 1,75
aus £3,86
aus £3,86
# 020
MPN: 377030382
Scheibe
- Dicke mm. 3
aus £4,55
aus £4,55
# 021
MPN: 386600416
GELENK-OBERER SCHUTZ
aus £3,63
aus £3,63
# 022
MPN: 160019
UNTERER GELENKSCHUTZ
aus £3,63
aus £3,63
Dieses Teil ersetzt die Teilenummer 386600419
# 023
MPN: 386600403
Scheibe
aus £6,01
aus £6,01
# 024
MPN: 185914
RECHTE SPURSTANGE FÜR TORSIONSSTAB
aus £50,85
aus £50,85
# 024
MPN: 185916
Linke Spurstange für Torsionsstab
aus £50,85
aus £50,85
# 025
MPN: 195320
STABILISATOR
aus £165,62
aus £165,62
# 026
MPN: 12575621
NUSS
aus £1,31
aus £1,31
Dieses Teil ersetzt die Teilenummer 98095, die wir auf Lager haben
# 027
MPN: 13550421
Scheibe
aus £0,47
aus £0,47
# 028
MPN: 195913
BAR-PUFFER
aus £21,20
aus £21,20
# 029
MPN: 133802
PAD-BEFESTIGUNGSPLATTE
aus £18,72
aus £18,72
# 030
MPN: 14496524
Scheibe
aus £0,53
aus £0,53
# 031
MPN: 104030
NUSS
aus £0,53
aus £0,53
# 032
MPN: 15541521
SCHRAUBEN
aus £2,47
aus £2,47
# 033
MPN: 14496721
Scheibe
aus £0,48
aus £0,48
# 034
MPN: 15503811
NUSS
aus £1,08
aus £1,08
# 035
MPN: 196071
SCHRAUBEN
aus £4,24
aus £4,24
# 036
MPN: 14496825
Scheibe
aus £1,18
aus £1,18
# 037
MPN: 15503915
NUSS
aus £1,63
aus £1,63
# 038
MPN: 189137
SCHRAUBEN
aus £18,02
aus £18,02
# 039
MPN: 13579861
Scheibe
aus £14,11
aus £14,11
-part-diagram-046.webp "MASERATI 4200 COUPE (2003) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-047.webp "MASERATI 4200 COUPE (2003) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-048.webp "MASERATI 4200 COUPE (2003) RÄDER TEILEDIAGRAMM")
-part-diagram-049.webp "MASERATI 4200 COUPE (2003) ERSATZRAD UND ERSATZAUSRÜSTUNG – OPTIONAL TEILEDIAGRAMM")
-part-diagram-050.webp "MASERATI 4200 COUPE (2003) BATTERIE TEILEDIAGRAMM")
-part-diagram-051.webp "MASERATI 4200 COUPE (2003) STROMGENERATOR - ANLASSER TEILEDIAGRAMM")
-part-diagram-052.webp "MASERATI 4200 COUPE (2003) WERKZEUGE, AUSRÜSTUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-100.webp "MASERATI 4200 COUPE (2003) KAROSSERIE – VORDERE AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-101.webp "MASERATI 4200 COUPE (2003) KAROSSERIE – ZENTRALE AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-102.webp "MASERATI 4200 COUPE (2003) KAROSSERIE – HINTERE AUßENVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-103.webp "MASERATI 4200 COUPE (2003) VORDERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-104.webp "MASERATI 4200 COUPE (2003) ZENTRALE STRUKTUR TEILEDIAGRAMM")
-part-diagram-105.webp "MASERATI 4200 COUPE (2003) HINTERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-106.webp "MASERATI 4200 COUPE (2003) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-107.webp "MASERATI 4200 COUPE (2003) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-108.webp "MASERATI 4200 COUPE (2003) TEPPICHE IM FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-109.webp "MASERATI 4200 COUPE (2003) VERKLEIDUNGEN DES KOFFERRAUMHAUBENFACHS – LUFTEINLASS UND HEIDESCHUTZ TEILEDIAGRAMM")
-part-diagram-110.webp "MASERATI 4200 COUPE (2003) DACHPANEELPOLSTERUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-111.webp "MASERATI 4200 COUPE (2003) INNENVERKLEIDUNG – MITTEL- UND VORDERPFOSTENVERKLEIDUNG – SEITENSCHIENENABDECKUNG TEILEDIAGRAMM")
-part-diagram-112.webp "MASERATI 4200 COUPE (2003) INNENVERKLEIDUNGEN – PFOSTENVERKLEIDUNG UND HINTERE ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-113.webp "MASERATI 4200 COUPE (2003) HINTEN UNTER DER FENSTERVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-114.webp "MASERATI 4200 COUPE (2003) MOTORHAUBE UND ÖFFNUNGSVORRICHTUNG TEILEDIAGRAMM")
-part-diagram-115.webp "MASERATI 4200 COUPE (2003) KOFFERRAUMHAUBE, MOTORHAUBE UND GASTÜR TEILEDIAGRAMM")
-part-diagram-116.webp "MASERATI 4200 COUPE (2003) TÜREN – RAHMEN UND VERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-117.webp "MASERATI 4200 COUPE (2003) TÜREN – ÖFFNUNGSKONTROLLE UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-118.webp "MASERATI 4200 COUPE (2003) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-119.webp "MASERATI 4200 COUPE (2003) GLÄSER – DICHTUNGEN UND INNERER RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-120.webp "MASERATI 4200 COUPE (2003) VORDERSITZ UND SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-121.webp "MASERATI 4200 COUPE (2003) VORDERSITZ – FÜHRUNG UND BEWEGUNG TEILEDIAGRAMM")
-part-diagram-122.webp "MASERATI 4200 COUPE (2003) RÜCKSITZ UND SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-123.webp "MASERATI 4200 COUPE (2003) DASHBOARDS – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-124.webp "MASERATI 4200 COUPE (2003) DASHBOARDS – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-125.webp "MASERATI 4200 COUPE (2003) ARMATURENBRETTSCHUBLADE TEILEDIAGRAMM")
-part-diagram-126.webp "MASERATI 4200 COUPE (2003) TUNNEL - RAHMEN UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-127.webp "MASERATI 4200 COUPE (2003) AIRBAGS TEILEDIAGRAMM")
-part-diagram-128.webp "MASERATI 4200 COUPE (2003) DASHBOARD-INSTRUMENTE TEILEDIAGRAMM")
-part-diagram-129.webp "MASERATI 4200 COUPE (2003) TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-130.webp "MASERATI 4200 COUPE (2003) VORDER- UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-131.webp "MASERATI 4200 COUPE (2003) XENO-SCHEINWERFER UND SCHEIBE – OPTIONAL TEILEDIAGRAMM")
-part-diagram-132.webp "MASERATI 4200 COUPE (2003) SCHILDE UND FINISHING TEILEDIAGRAMM")
-part-diagram-133.webp "MASERATI 4200 COUPE (2003) SCHILDE UND SCHUTZVORRICHTUNGEN FÜR DEN RADRAUM TEILEDIAGRAMM")
-part-diagram-134.webp "MASERATI 4200 COUPE (2003) WINDSCHUTZSCHEIBE – SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-135.webp "MASERATI 4200 COUPE (2003) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-136.webp "MASERATI 4200 COUPE (2003) MOTORHAUBENSENSOREN UND STEUERSTATIONEN TEILEDIAGRAMM")
-part-diagram-137.webp "MASERATI 4200 COUPE (2003) KONTROLLSTATION IM VORDEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-138.webp "MASERATI 4200 COUPE (2003) STEUERGERÄTE AUF DER BEIFAHRERSEITE TEILEDIAGRAMM")
-part-diagram-139.webp "MASERATI 4200 COUPE (2003) TEILEDIAGRAMM FÜR SENSOREN UND STEUERGERÄTE DER RECHTEN SEITLICHEN KOFFERRAUMHAUBE")
-part-diagram-140.webp "MASERATI 4200 COUPE (2003) TEILEDIAGRAMM FÜR SENSOREN UND STEUERGERÄTE DER LINKEN SEITLICHEN KOFFERRAUMHAUBE")
-part-diagram-141.webp "MASERATI 4200 COUPE (2003) DIEBSTAHLSICHERE ELEKTRISCHE PLATINEN UND GERÄTE TEILEDIAGRAMM")
-part-diagram-142.webp "MASERATI 4200 COUPE (2003) WEGFAHRSPERRE TEILEDIAGRAMM")
-part-diagram-143.webp "MASERATI 4200 COUPE (2003) VERDAMPFERGRUPPE TEILEDIAGRAMM")
-part-diagram-144.webp "MASERATI 4200 COUPE (2003) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-145.webp "MASERATI 4200 COUPE (2003) AUTO-STEREOANLAGE TEILEDIAGRAMM")
-part-diagram-146.webp "MASERATI 4200 COUPE (2003) STEREOANLAGE - ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-147.webp "MASERATI 4200 COUPE (2003) PLATTEN TEILEDIAGRAMM")
-part-diagram-000.webp "MASERATI 4200 COUPE (2003) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-001.webp "MASERATI 4200 COUPE (2003) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-002.webp "MASERATI 4200 COUPE (2003) PLEUEL UND KOLBEN DER KURBELWELLE TEILEDIAGRAMM")
-part-diagram-003.webp "MASERATI 4200 COUPE (2003) TEILEDIAGRAMM DES RECHTEN ZYLINDERKOPFS")
-part-diagram-004.webp "MASERATI 4200 COUPE (2003) TEILEDIAGRAMM DES LINKEN ZYLINDERKOPFES")
-part-diagram-005.webp "MASERATI 4200 COUPE (2003) TIMING – STÖßEL TEILEDIAGRAMM")
-part-diagram-006.webp "MASERATI 4200 COUPE (2003) TIMING – KONTROLLEN TEILEDIAGRAMM")
-part-diagram-007.webp "MASERATI 4200 COUPE (2003) EINSPRITZGERÄT - ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-008.webp "MASERATI 4200 COUPE (2003) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-009.webp "MASERATI 4200 COUPE (2003) KRAFTSTOFFPUMPEN UND -LEITUNGEN TEILEDIAGRAMM")
-part-diagram-010.webp "MASERATI 4200 COUPE (2003) KRAFTSTOFFTANKS UND UNION TEILEDIAGRAMM")
-part-diagram-011.webp "MASERATI 4200 COUPE (2003) ANTIVERDUNSTUNGSGERÄT – NICHT FÜR USA ODER CDN TEILEDIAGRAMM")
-part-diagram-012.webp "MASERATI 4200 COUPE (2003) ANTIVERDUNSTUNGSGERÄT – GÜLTIG FÜR USA ODER CDN TEILEDIAGRAMM")
-part-diagram-013.webp "MASERATI 4200 COUPE (2003) LUFTANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-014.webp "MASERATI 4200 COUPE (2003) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-015.webp "MASERATI 4200 COUPE (2003) ABGASANLAGE – VARIATIONEN FÜR USA UND CDN TEILEDIAGRAMM")
-part-diagram-016.webp "MASERATI 4200 COUPE (2003) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-017.webp "MASERATI 4200 COUPE (2003) SCHMIERSYSTEM – TANK – HEIZUNGSAUSTAUSCH TEILEDIAGRAMM")
-part-diagram-018.webp "MASERATI 4200 COUPE (2003) WASSER-ÖL-PUMPE TEILEDIAGRAMM")
-part-diagram-019.webp "MASERATI 4200 COUPE (2003) NOURICE – KÜHLSYSTEM – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-020.webp "MASERATI 4200 COUPE (2003) NOURICE – KÜHLSYSTEM – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-021.webp "MASERATI 4200 COUPE (2003) KÜHLSYSTEM – KÜHLER TEILEDIAGRAMM")
-part-diagram-022.webp "MASERATI 4200 COUPE (2003) KUPPLUNG UND BEDIENELEMENTE – NICHT FÜR F1 TEILEDIAGRAMM")
-part-diagram-023.webp "MASERATI 4200 COUPE (2003) KUPPLUNG UND BEDIENELEMENTE – GÜLTIG FÜR F1 TEILEDIAGRAMM")
-part-diagram-024.webp "MASERATI 4200 COUPE (2003) PEDALE UND ELEKTRONISCHE GASPEDALSTEUERUNG – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-025.webp "MASERATI 4200 COUPE (2003) PEDALE UND ELEKTRONISCHE GASPEDALSTEUERUNG – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-026.webp "MASERATI 4200 COUPE (2003) F1 HYDRAULISCHE KUPPLUNGSSTEUERUNG – GÜLTIG FÜR F1 TEILEDIAGRAMM")
-part-diagram-027.webp "MASERATI 4200 COUPE (2003) ANTRIEBSEINHEIT UND TANK – GÜLTIG FÜR F1 TEILEDIAGRAMM")
-part-diagram-028.webp "MASERATI 4200 COUPE (2003) GETRIEBE – ABDECKUNG – ÖLKÜHLER TEILEDIAGRAMM")
-part-diagram-029.webp "MASERATI 4200 COUPE (2003) DIFFERENZIALKASTEN – HINTERER UNTERBODEN TEILEDIAGRAMM")
-part-diagram-030.webp "MASERATI 4200 COUPE (2003) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-031.webp "MASERATI 4200 COUPE (2003) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-032.webp "MASERATI 4200 COUPE (2003) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-033.webp "MASERATI 4200 COUPE (2003) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-034.webp "MASERATI 4200 COUPE (2003) MOTOR-GETRIEBE-VERBINDUNGSROHR UND ISOLIERUNGEN TEILEDIAGRAMM")
-part-diagram-035.webp "MASERATI 4200 COUPE (2003) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-036.webp "MASERATI 4200 COUPE (2003) BREMSEN UND HYDRAULISCHE KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-037.webp "MASERATI 4200 COUPE (2003) BREMSSYSTEM – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-038.webp "MASERATI 4200 COUPE (2003) BREMSSYSTEM – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-039.webp "MASERATI 4200 COUPE (2003) BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-040.webp "MASERATI 4200 COUPE (2003) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-041.webp "MASERATI 4200 COUPE (2003) VORDERE UNTERRAHMEN- UND UNTERMOTORSCHUTZE TEILEDIAGRAMM")
-part-diagram-042.webp "MASERATI 4200 COUPE (2003) LENKGETRIEBE TEILEDIAGRAMM")
-part-diagram-043.webp "MASERATI 4200 COUPE (2003) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-044.webp "MASERATI 4200 COUPE (2003) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
