113 - Hinten unter der Fensterverkleidung

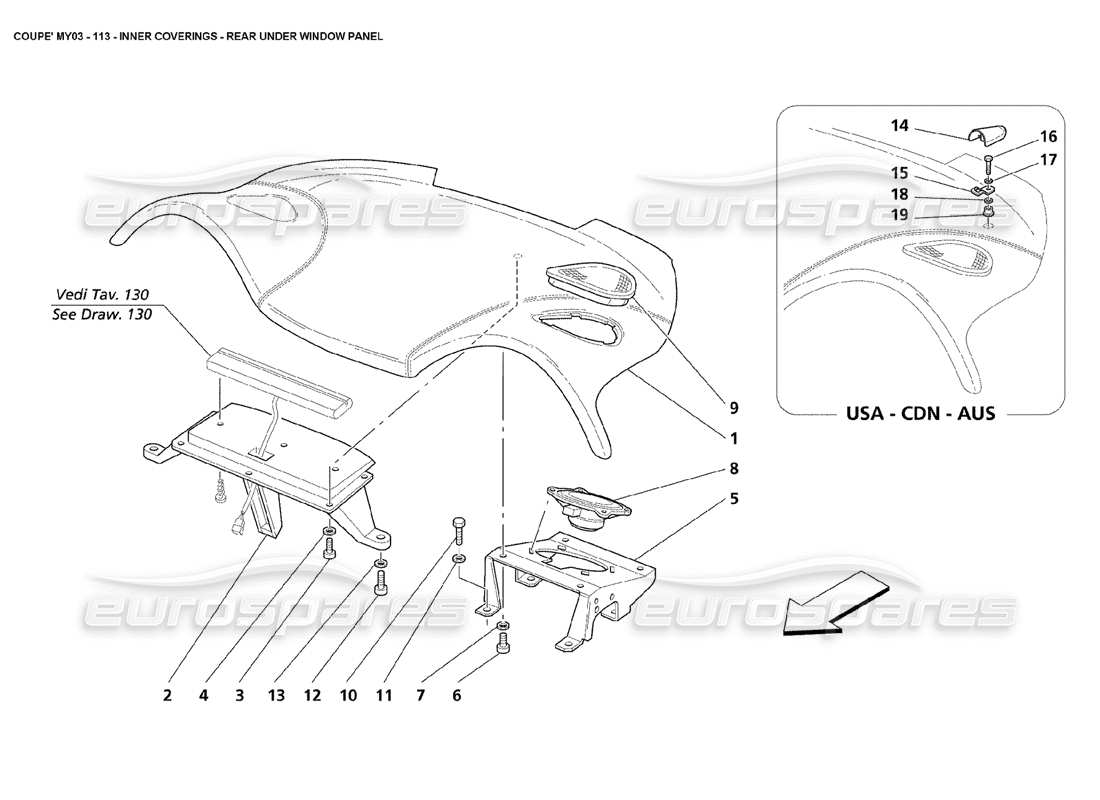

Maserati 4200 Coupe (2003) Rear Under Window Panel Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 9810083..
Hinten unter der Fensterverkleidung
- Nicht für USA, CDN und AUS
Ersetzung
Ersetzung
# 001
MPN: 9810084..
Hinten unter der Fensterverkleidung
- Gültig für USA, CDN und AUS
Ersetzung
Ersetzung
# 002
MPN: 9810085..
HALTERUNG FÜR ZENTRALE HECKLEUCHTE
Ersetzung
Ersetzung
# 003
MPN: 13273911
SCHRAUBEN
aus £0,51
aus £0,51
# 004
MPN: 12638121
Scheibe
Ersetzung
Ersetzung
# 005
MPN: 388300288
LAUTSPRECHER-BEFESTIGUNGSHALTERUNG
aus £83,92
aus £83,92
# 006
MPN: 13273824
SCHRAUBEN
aus £1,11
aus £1,11
# 007
MPN: 12601174
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 675000100
# 008
MPN: 184106
LAUTSPRECHER-WOOFER
- Standard
aus £55,42
aus £55,42
Dieses Teil ersetzt die Teilenummer 185973 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 184605
LAUTSPRECHER-WOOFER
- Optional - HI-FI-System
aus £55,48
aus £55,48
# 009
MPN: 388300272
RH LAUTSPRECHERPLATTE
aus £11,54
aus £11,54
Dieses Teil ersetzt die Teilenummer 388300184 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 388300273
LH-LAUTSPRECHERPLATTE
aus £11,54
aus £11,54
Dieses Teil ersetzt die Teilenummer 388300185 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 10902024
SCHRAUBEN
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 010902024
# 011
MPN: 12620474
Scheibe
aus £0,47
aus £0,47
# 012
MPN: 10977521
SCHRAUBEN
aus £0,53
aus £0,53
# 012
MPN: 13274011
SCHRAUBEN
aus £1,08
aus £1,08
# 013
MPN: 12624101
Scheibe
aus £0,53
aus £0,53
# 014
MPN: 67235400
OBERE ABDECKUNG
- Gültig für USA, CDN und AUS
aus £6,77
aus £6,77
# 015
MPN: 66154400
GURTVERBINDUNGSHALTERUNG
- Gültig für USA, CDN und AUS
aus £3,50
aus £3,50
# 016
MPN: 66535800
SCHRAUBEN
- Gültig für USA, CDN und AUS
aus £1,55
aus £1,55
# 017
MPN: 12601374
Scheibe
- Gültig für USA, CDN und AUS
aus £0,54
aus £0,54
# 018
MPN: 14496527
Scheibe
- Gültig für USA, CDN und AUS
aus £0,66
aus £0,66
# 019
MPN: 67363400
ABSTANDSHALTER
- Gültig für USA, CDN und AUS
aus £5,24
aus £5,24
