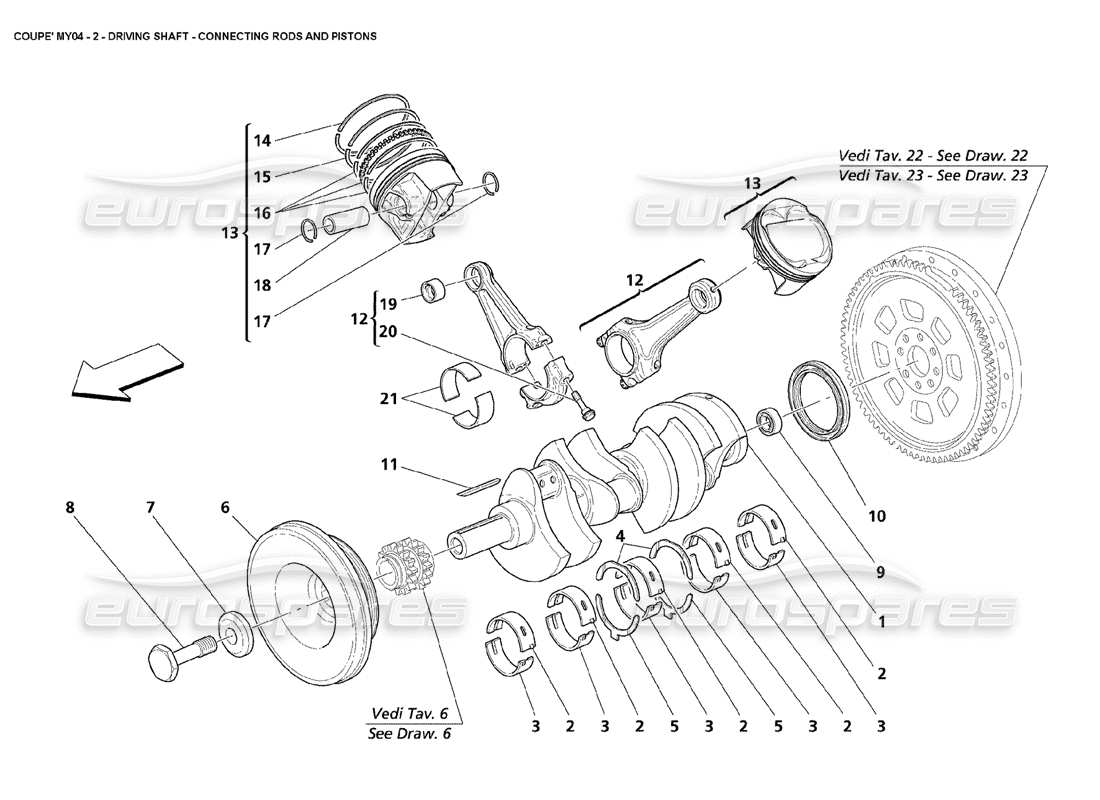

002 - Pleuel und Kolben der Kurbelwelle
Maserati 4200 Coupe (2004) Crankshaft Conrods and Pistons Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 193169
Kurbelwelle
aus £1.001,74
aus £1.001,74
# 002
MPN: 193000
OBERES HALBLAGER
- BLAU
aus £12,08
aus £12,08
# 002
MPN: 193001
OBERES HALBLAGER
- Gelb
aus £15,18
aus £15,18
# 002
MPN: 193002
OBERES HALBLAGER
- Grün - Standard
aus £15,18
aus £15,18
# 003
MPN: 193003
UNTERE LAGERHÄLFTE
- BLAU
aus £10,76
aus £10,76
# 003
MPN: 193004
UNTERE LAGERHÄLFTE
- Gelb
aus £11,86
aus £11,86
# 003
MPN: 193005
UNTERE LAGERHÄLFTE
- Grün - Standard
aus £11,86
aus £11,86
# 004
MPN: 179539
OBERE SCHEIBE
- Standard
aus £35,33
aus £35,33
# 004
MPN: 179540
OBERE SCHEIBE
- 1st Übergröße
aus £43,42
aus £43,42
# 004
MPN: 179541
OBERE SCHEIBE
- 2nd Übergröße
aus £43,42
aus £43,42
# 005
MPN: 179536
UNTERE SCHEIBE
- 2nd Übergröße
aus £43,42
aus £43,42
# 005
MPN: 179537
UNTERE SCHEIBE
- 1st Übergröße
aus £43,42
aus £43,42
# 005
MPN: 179538
UNTERE SCHEIBE
- Standard
aus £23,79
aus £23,79
# 006
MPN: 187469
Torsionsdämpfer
aus £954,52
aus £954,52
# 007
MPN: 192106
Scheibe
aus £3,01
aus £3,01
# 008
MPN: 196216
SCHRAUBE ZUR DÄMPFERBEFESTIGUNG
aus £21,08
aus £21,08
Dieses Teil ersetzt die Teilenummer 192005 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
SCHRAUBE ZUR DÄMPFERBEFESTIGUNG (196216) Genuine Ferrari Teil – Gebraucht auf Lager
Aus 458 Engine 199088 entfernt
Aus 458 Engine 199088 entfernt
SCHRAUBEN SIE FAST.TORS.DÄMPFER AN KURBELGEH Genuine Maserati Teil – Gebraucht auf Lager
Aus 4200 Engine 81090 entfernt
Aus 4200 Engine 81090 entfernt
# 009
MPN: 103877
PILOTLAGER
nicht als Ersatzteil - Teilenummer verwenden: 235062
aus £15,20
aus £15,20
Dieses Teil ersetzt die Teilenummer 235062
# 009
MPN: 235062
LAGER
(ersetzt: 103877)
Ersetzung
Ersetzung
# 010
MPN: 200323
DICHTUNGSRING
aus £20,59
aus £20,59
# 011
MPN: 186201
Schlüssel
aus £0,50
aus £0,50
# 012
MPN: 192402
KOMPLETTE PLEUEL
aus £142,99
aus £142,99
Dieses Teil ersetzt die Teilenummer 175360, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 187199
LINKER KOLBEN MIT RINGEN
- Gültig bis Motor-Nr. 80668
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 187957
# 013
MPN: 198410
RECHTER KOLBEN MIT RINGEN
aus £113,57
aus £113,57
Dieses Teil ersetzt die Teilenummer 187198 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 198410
RECHTER KOLBEN MIT RINGEN
- Gültig ab Motor-Nr. 80669
aus £113,57
aus £113,57
Dieses Teil ersetzt die Teilenummer 187198 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 198412
LINKER KOLBEN MIT RINGEN
- Gültig ab Motor-Nr. 80669
aus £113,57
aus £113,57
Dieses Teil ersetzt die Teilenummer 187199 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 175612
DICHTUNGSRING
- 1st Nut
aus £66,06
aus £66,06
Dieses Teil ersetzt die Teilenummer 187955
# 015
MPN: 187201
DICHTUNGSRING
- 2nd Nut
aus £18,95
aus £18,95
# 016
MPN: 175614
Ölabstreifring
- 3nd Nut
aus £64,15
aus £64,15
Dieses Teil ersetzt die Teilenummer 180022
# 017
MPN: 178890
STOPPRING
aus £3,33
aus £3,33
# 018
MPN: 175367
STIFT
aus £39,38
aus £39,38
# 019
MPN: 184909
BUCHSE
aus £22,80
aus £22,80
# 020
MPN: 177159
PLEUEL-BEFESTIGUNGSSCHRAUBE
aus £22,70
aus £22,70
# 021
MPN: 188520
PLEUELHALBLAGER
- Brouwn
aus £4,63
aus £4,63
Dieses Teil ersetzt die Teilenummer 176151
# 021
MPN: 188521
PLEUELHALBLAGER
- Grün - Standard
aus £6,76
aus £6,76
Dieses Teil ersetzt die Teilenummer 176150
# 021
MPN: 190265
PLEUELHALBLAGER
- Gelb
aus £9,83
aus £9,83
Dieses Teil ersetzt die Teilenummer 176152
