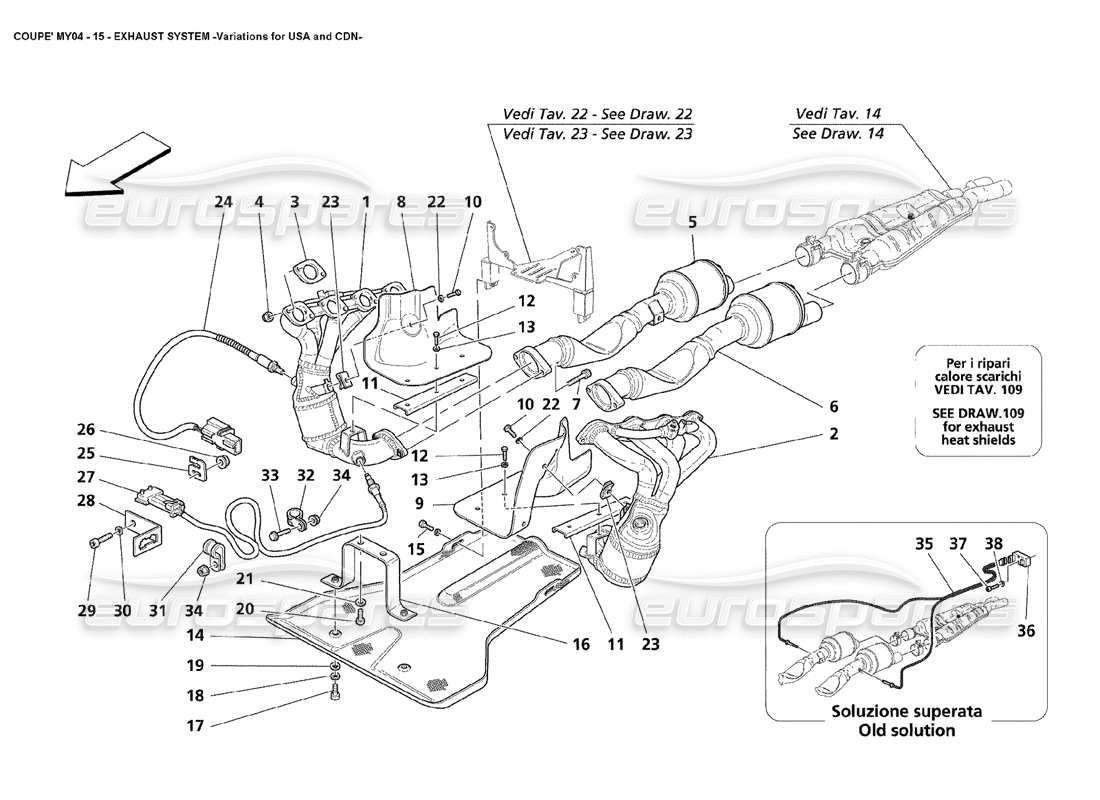

015 - Variationen der Abgasanlage für USA und CDN
Maserati 4200 Coupe (2004) Exhaust System Variations for USA and CDN Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 188103
RECHTER AUSPUFFKRÜMMER
aus £1.498,02
aus £1.498,02
# 002
MPN: 188102
AUSPUFFKRÜMMER LINKS
aus £1.287,31
aus £1.287,31
# 003
MPN: 182868
Dichtung
- Wird auch in den Zylinderköpfen mitgeliefert - Dichtungsrevisionssatz (Cod. 980020001)
aus £2,85
aus £2,85
# 004
MPN: 138392
NUSS
aus £0,73
aus £0,73
# 005
MPN: 188130
RH-KATALYSATOR
- Gültig für Fahrzeuge mit Thermoelementsatz (Pos. 35)
aus £1.981,84
aus £1.981,84

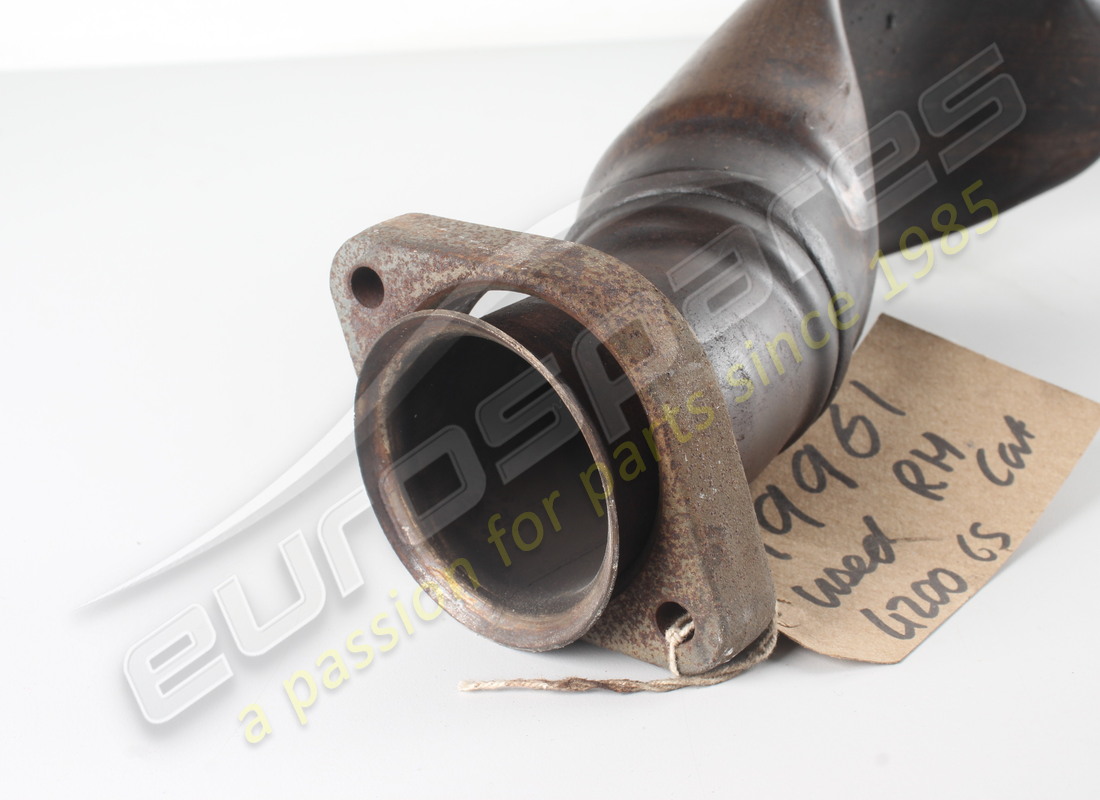

# 005
MPN: 199961
RH-KATALYSATOR
- Nicht für Fahrzeuge mit Thermoelementsatz (Pos. 35)
aus £585,78
aus £585,78
# 006
MPN: 188131
LH-KATALYSATOR
- Gültig für Fahrzeuge mit Thermoelementsatz (Pos. 35)
aus £1.981,84
aus £1.981,84
# 006
MPN: 199962
LH-KATALYSATOR
- Nicht für Fahrzeuge mit Thermoelementsatz (Pos. 35)
aus £555,86
aus £555,86
# 007
MPN: 195285
SCHRAUBEN
aus £7,70
aus £7,70
Dieses Teil ersetzt die Teilenummer 14306934
# 008
MPN: 190192
RECHTER UNTERMOTORSCHUTZ
aus £12,71
aus £12,71
# 009
MPN: 190122
LINKER UNTERMOTORSCHUTZ
aus £12,71
aus £12,71
# 010
MPN: 10902124
SCHRAUBEN
aus £0,53
aus £0,53
# 011
MPN: 191320
Halterung
aus £11,79
aus £11,79
# 012
MPN: 10902124
SCHRAUBEN
aus £0,50
aus £0,50
# 013
MPN: 12620474
Scheibe
aus £0,47
aus £0,47
# 014
MPN: 190270
UNTER AUSPUFFSCHUTZ
aus £221,74
aus £221,74
# 015
MPN: 10902024
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 010902024
# 016
MPN: 190271
Halterung
aus £31,28
aus £31,28
# 017
MPN: 14305724
SCHRAUBEN
aus £0,53
aus £0,53
# 018
MPN: 12639724
Scheibe
aus £0,54
aus £0,54
# 019
MPN: 12601274
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601270
# 020
MPN: 16043224
SCHRAUBEN
aus £0,53
aus £0,53
# 021
MPN: 14496524
Scheibe
aus £0,53
aus £0,53
# 022
MPN: 12639724
Scheibe
aus £0,54
aus £0,54
# 023
MPN: 66704600
CLIP
aus £1,92
aus £1,92
# 024
MPN: 182837
VORDERER LAMBDA-FÜHLER
aus £137,60
aus £137,60
# 025
MPN: 175856
VERBINDER-BEFESTIGUNGSHALTERUNG
aus £1,17
aus £1,17
Dieses Teil ersetzt die Teilenummer 155752
# 026
MPN: 67190100
NUSS
aus £1,08
aus £1,08
# 027
MPN: 191412
HINTERER LAMBDA-FÜHLER
aus £106,94
aus £106,94
# 028
MPN: 178366
VERBINDER-BEFESTIGUNGSHALTERUNG
aus £2,31
aus £2,31
# 029
MPN: 14305724
SCHRAUBEN
aus £0,53
aus £0,53
# 030
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
# 031
MPN: 10441590
HALTERUNG MIT HÜLSE
aus £0,53
aus £0,53
# 032
MPN: 67190200
HALTERUNG MIT HÜLSE
aus £1,33
aus £1,33
# 033
MPN: 16296924
SCHRAUBEN
aus £0,53
aus £0,53
# 034
MPN: 67190100
NUSS
aus £1,08
aus £1,08
# 035
MPN: 184926
THERMOELEMENT-SET
- Alte Lösung
aus £259,34
aus £259,34
# 036
MPN: 187866
KATALYSATOREN-KONTROLLSTATION
- Alte Lösung
aus £170,53
aus £170,53
# 037
MPN: 15958407
SCHRAUBEN
- Alte Lösung
aus £0,85
aus £0,85
# 038
MPN: 10519304
Scheibe
- Alte Lösung
aus £0,85
aus £0,85
Dieses Teil ersetzt die Teilenummer 14496304
