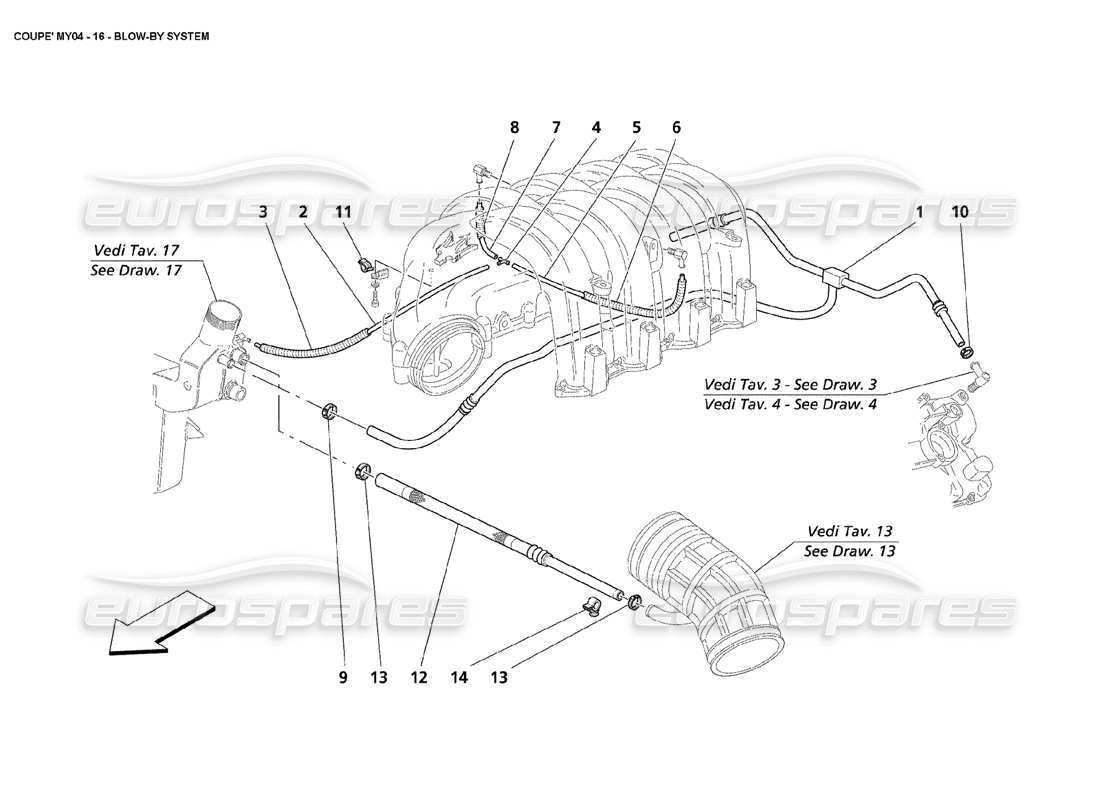

016 - Blow-By-System
Maserati 4200 Coupe (2004) Blow - By System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 198346
KOPFABDECKUNG ENTLÜFTUNGSROHR
aus £46,78
aus £46,78
Dieses Teil ersetzt die Teilenummer 190120, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 169700
GUMMISCHLAUCH
- Lieferung in Metern - (Mindestmenge 1m. oder ein Vielfaches)
aus £7,12
aus £7,12
# 003
MPN: 97218
ROHR
aus £1,84
aus £1,84
Dieses Teil ersetzt die Teilenummer 188340 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 146972
3 WAY UNION
aus £2,77
aus £2,77
# 005
MPN: 194323
GUMMISCHLAUCH
aus £6,93
aus £6,93
Dieses Teil ersetzt die Teilenummer 192445
# 006
MPN: 97218
ROHR
- Lieferung in Metern - (Mindestmenge 1m. oder ein Vielfaches)
aus £1,84
aus £1,84
Dieses Teil ersetzt die Teilenummer 188340 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 165608
GUMMISCHLAUCH
aus £1,52
aus £1,52
Dieses Teil ersetzt die Teilenummer 235375
# 008
MPN: 97218
ROHR
- Lieferung in Metern - (Mindestmenge 1m. oder ein Vielfaches)
aus £1,84
aus £1,84
Dieses Teil ersetzt die Teilenummer 188340 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 177996
KLEMME
aus £2,31
aus £2,31
# 010
MPN: 178052
KLEMME
aus £0,94
aus £0,94
# 011
MPN: 191273
CLIP
aus £0,71
aus £0,71
# 012
MPN: 184216
ENTLÜFTUNGSROHR
aus £29,86
aus £29,86
# 013
MPN: 13000490
SCHRAUBKRAGEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 13127870 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 187694
CLIP
aus £0,69
aus £0,69
Dieses Teil ersetzt die Teilenummer 98061
