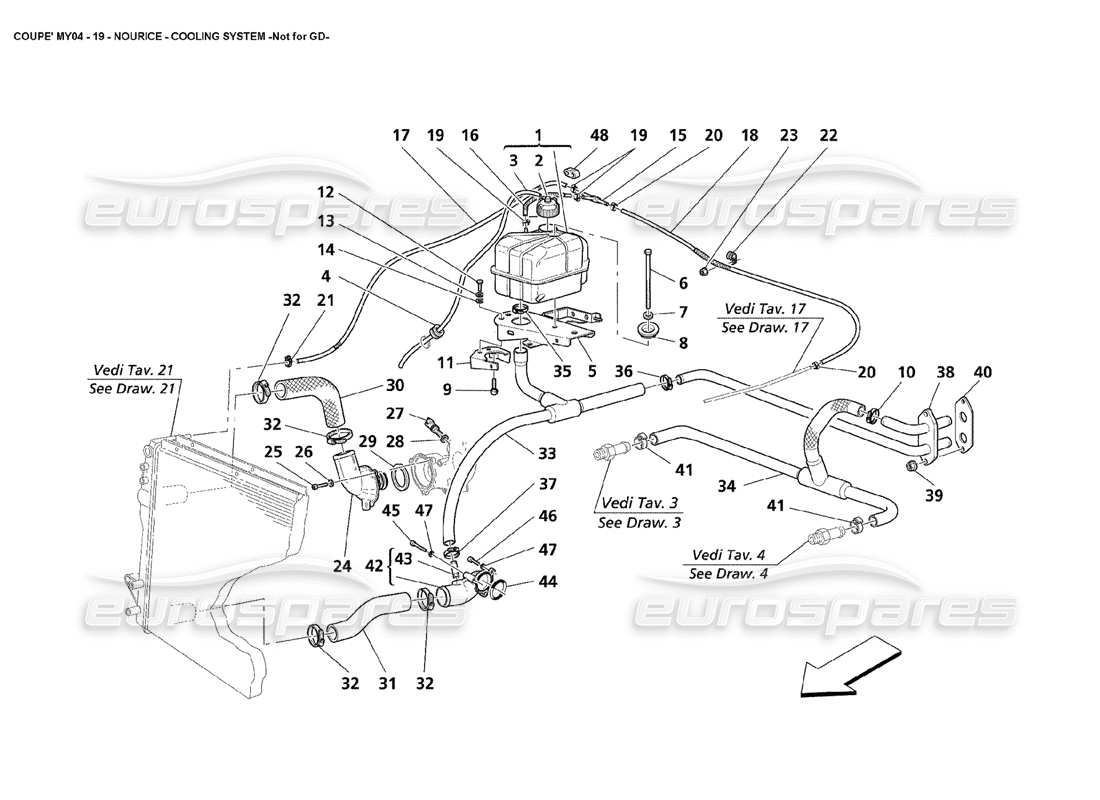

019 - Nourice-Kühlsystem Nicht für GD
Maserati 4200 Coupe (2004) Nourice Cooling System Not for GD Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 384000102
KOMPLETTER AUSDEHNUNGSBEHÄLTER
mit Kappe
aus £51,65
aus £51,65
Dieses Teil ersetzt die Teilenummer 60597447 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 980145477
Tankstopfen
aus £12,53
aus £12,53
Dieses Teil ersetzt die Teilenummer 46556738
# 003
MPN: 384001316
Schlauch
aus £7,74
aus £7,74
# 004
MPN: 10461987
RING
aus £1,59
aus £1,59
# 005
MPN: 189782
NOURICE-STÜTZHALTERUNG
aus £23,08
aus £23,08
# 006
MPN: 60607472
SPEZIALSCHRAUBE
aus £5,00
aus £5,00
# 007
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601270
# 008
MPN: 82404496
TASSE
aus £1,89
aus £1,89
# 009
MPN: 11730624
SCHRAUBEN
aus £0,47
aus £0,47
# 010
MPN: 186680
KLEMME
aus £0,73
aus £0,73
# 011
MPN: 384000135
UNTERSTÜTZUNG FÜR HALTERUNG
aus £15,15
aus £15,15
# 012
MPN: 14305521
SCHRAUBEN
aus £0,47
aus £0,47
# 013
MPN: 12620474
Scheibe
aus £0,47
aus £0,47
# 014
MPN: 12646601
Scheibe
aus £0,71
aus £0,71
# 015
MPN: 189345
3 WAY UNION
- Gültig bis Motor-Nr. 79340
aus £14,24
aus £14,24
# 015
MPN: 201215
3 WAY UNION
- Gültig ab Motor-Nr. 79341
aus £58,97
aus £58,97
# 016
MPN: 192621
GUMMISCHLAUCH
aus £20,10
aus £20,10
# 017
MPN: 192614
GUMMISCHLAUCH
aus £167,36
aus £167,36
# 018
MPN: 192615
GUMMISCHLAUCH
- Gültig bis Motor-Nr. 79340
aus £10,27
aus £10,27
# 018
MPN: 201216
GUMMISCHLAUCH
- Gültig ab Motor-Nr. 79341
aus £17,88
aus £17,88
# 019
MPN: 13125470
RIEMENKRAGEN
aus £0,52
aus £0,52
# 020
MPN: 183919
RIEMENKRAGEN
aus £0,53
aus £0,53
# 021
MPN: 13000190
SCHRAUBKRAGEN
aus £0,54
aus £0,54
# 022
MPN: 10441390
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
# 023
MPN: 14058411
NUSS
aus £0,47
aus £0,47
# 024
MPN: 230890
ABDECKUNG MIT THERMOSTAT
aus £88,71
aus £88,71
Dieses Teil ersetzt die Teilenummer 224623
# 025
MPN: 14305324
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305321
# 026
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
# 027
MPN: 180137
WASSERTEMPERATURSENSOR
aus £8,12
aus £8,12
# 028
MPN: 10298460
Dichtung
aus £0,47
aus £0,47
# 029
MPN: 137873
Dichtung
aus £2,86
aus £2,86
# 030
MPN: 190354
DRUCKROHR VOM MOTOR ZUM KÜHLER
aus £79,93
aus £79,93
Dieses Teil ersetzt die Teilenummer 181747 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 181748
RÜCKLAUFLEITUNG VOM KÜHLER ZUM MOTOR
aus £29,50
aus £29,50
# 032
MPN: 13000790
SCHRAUBKRAGEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 312420106
# 033
MPN: 187080
GUMMISCHLAUCH
aus £9,19
aus £9,19
Dieses Teil ersetzt die Teilenummer 186586, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 187082
WASSERAUSLASSROHR
aus £102,45
aus £102,45
# 035
MPN: 13000590
SCHRAUBKRAGEN
aus £0,47
aus £0,47
# 036
MPN: 186680
KLEMME
aus £0,73
aus £0,73
# 037
MPN: 183126
KLEMME
aus £0,91
aus £0,91
# 038
MPN: 66069000
KOMPLETTES STARRES ROHR ZUM HEIZGERÄT
aus £30,38
aus £30,38
# 039
MPN: 12575421
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12575411
# 040
MPN: 385500371
Dichtung
aus £1,11
aus £1,11
# 041
MPN: 178053
KLEMME
aus £0,70
aus £0,70
# 042
MPN: 188067
WASSEREINGANGSABDECKUNG
aus £309,09
aus £309,09
# 043
MPN: 111628
GEWINDEVERBINDUNG
aus £0,47
aus £0,47
# 044
MPN: 154191
Dichtung
aus £0,77
aus £0,77
# 045
MPN: 14306024
SCHRAUBEN
aus £1,35
aus £1,35
Dieses Teil ersetzt die Teilenummer 14306034, die wir auf Lager haben
# 046
MPN: 14432224
SCHRAUBEN
aus £0,47
aus £0,47
# 047
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
# 048
MPN: 192650
CLIP
aus £1,11
aus £1,11
