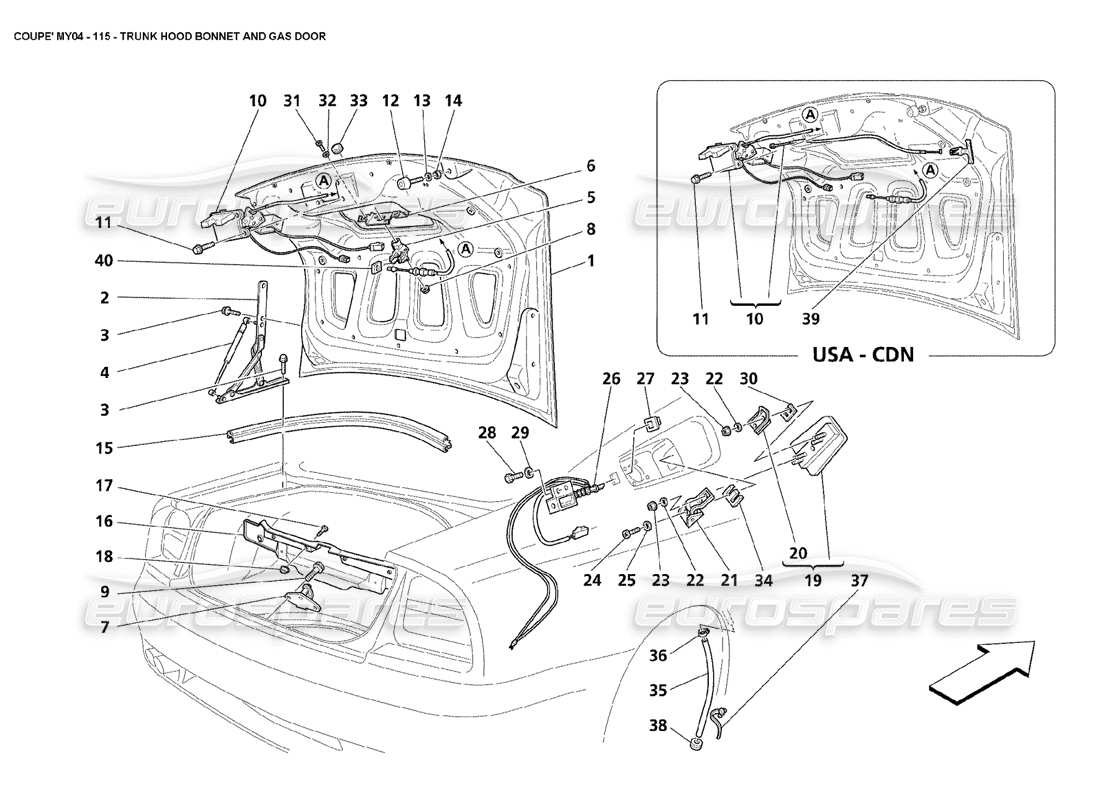

115 - Kofferraumhaube, Motorhaube und Gastür
Maserati 4200 Coupe (2004) Trunk Hood Bonnet and Gas Door Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz

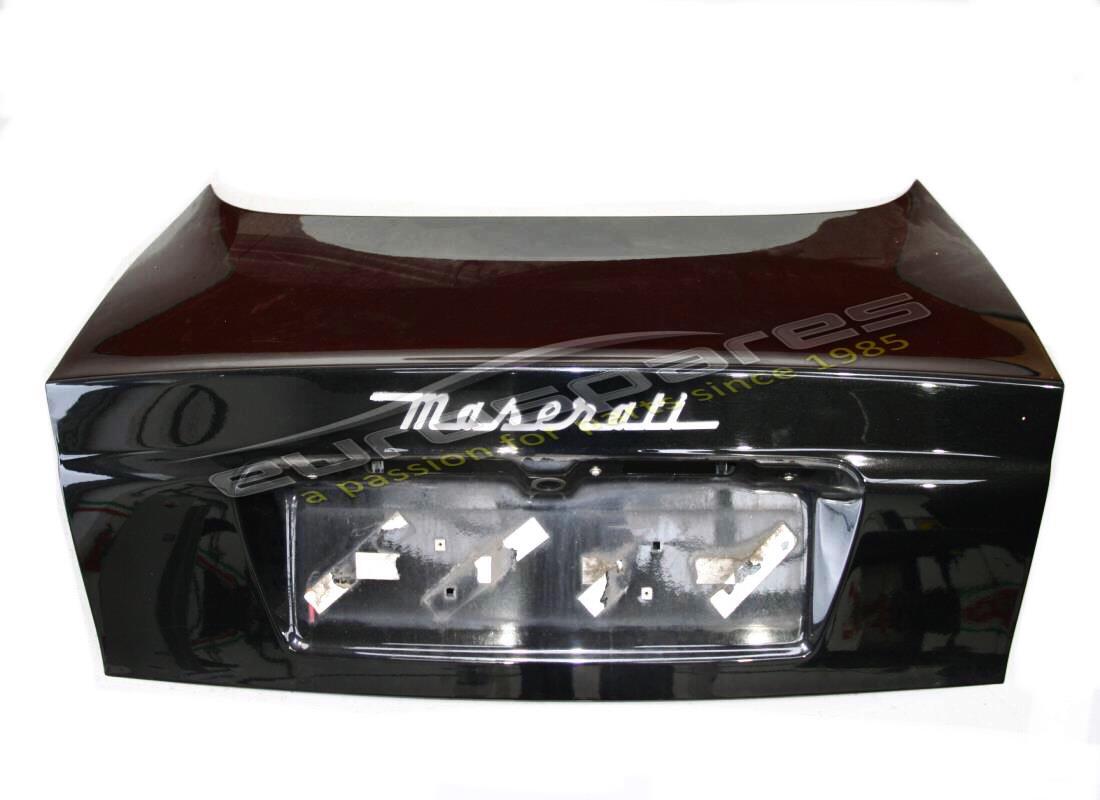

# 001
MPN: 67372600
KOMPLETTE HINTERE TÜR
- Nicht für USA und CDN
aus £2.417,61
aus £2.417,61
Dieses Teil ersetzt die Teilenummer 66603300 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 67372700
KOMPLETTE HINTERE TÜR
- Gültig für USA und CDN
aus £1.117,49
aus £1.117,49
Dieses Teil ersetzt die Teilenummer 67026800
# 002
MPN: 384700105
LINKES SCHARNIER
aus £57,88
aus £57,88
# 002
MPN: 384700106
RECHTES SCHARNIER
aus £57,88
aus £57,88
# 003
MPN: 82448954
SCHRAUBEN
aus £4,36
aus £4,36
Dieses Teil ersetzt die Teilenummer 18770424
# 004
MPN: 384700118
GEPÄCKRAUMSTREBE
aus £55,24
aus £55,24
# 005
MPN: 82484270
ÖFFNUNGSSTEUERUNG DER KOFFERRAUMHAUBE
aus £11,26
aus £11,26
# 006
MPN: 384700127
Halterung
aus £6,67
aus £6,67
# 007
MPN: 82487413
Kofferraumschloss-Schließer
aus £4,76
aus £4,76
# 008
MPN: 13046114
NUSS
aus £0,47
aus £0,47
# 009
MPN: 10704324
SCHRAUBEN
aus £1,90
aus £1,90
# 010
MPN: 384700125
KOMPLETTES BOWDENZUG FÜR BOOTLOCK
- Nicht für USA und CDN -
aus £288,26
aus £288,26
# 010
MPN: 67554600
KOMPLETTES BOWDENZUG FÜR BOOTLOCK
- Gültig für USA und CDN
aus £328,22
aus £328,22
Dieses Teil ersetzt die Teilenummer 66914200, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 10704324
SCHRAUBEN
aus £1,90
aus £1,90
# 012
MPN: 60616619
FLEXIBLES PAD
aus £3,68
aus £3,68
# 013
MPN: 11182277
Scheibe
aus £1,90
aus £1,90
# 014
MPN: 16102311
NUSS
aus £0,43
aus £0,43

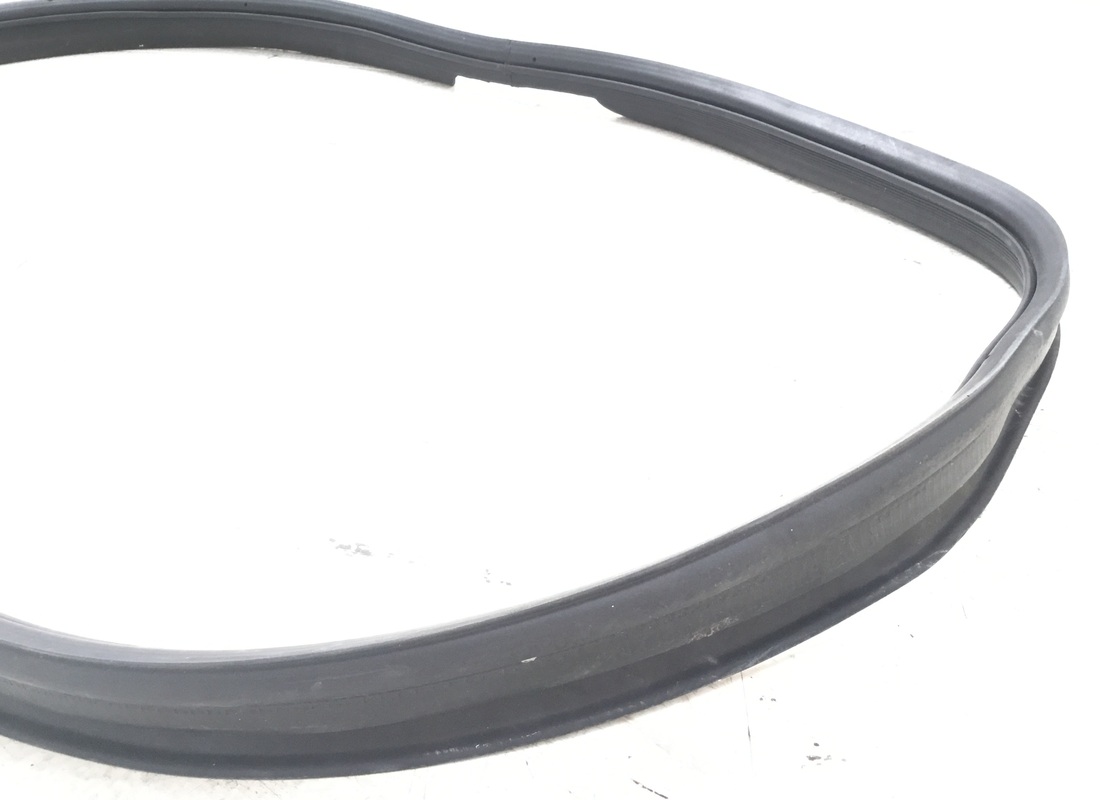

# 015
MPN: 68084300
DICHTUNG FÜR KOFFERRAUMHAUBE
- Gültig bis zur Erschöpfung des Vorrats
aus £36,81
aus £36,81
Dieses Teil ersetzt die Teilenummer 384700130 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 68084300
DICHTUNG FÜR KOFFERRAUMHAUBE
- Gültig nach Erschöpfung des Lagerbestands von 384700130
aus £36,81
aus £36,81
Dieses Teil ersetzt die Teilenummer 384700130 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 66244100
HINTERE VERKLEIDUNG
aus £54,65
aus £54,65
# 017
MPN: 15783507
SCHRAUBEN
aus £1,14
aus £1,14
# 018
MPN: 7754387
BLOCK
Ersetzung
Ersetzung
# 019
MPN: 382500050
VOLLSTÄNDIGER KRAFTSTOFFEINLASS-DECKEL
Siehe auch 382501050
aus £93,64
aus £93,64

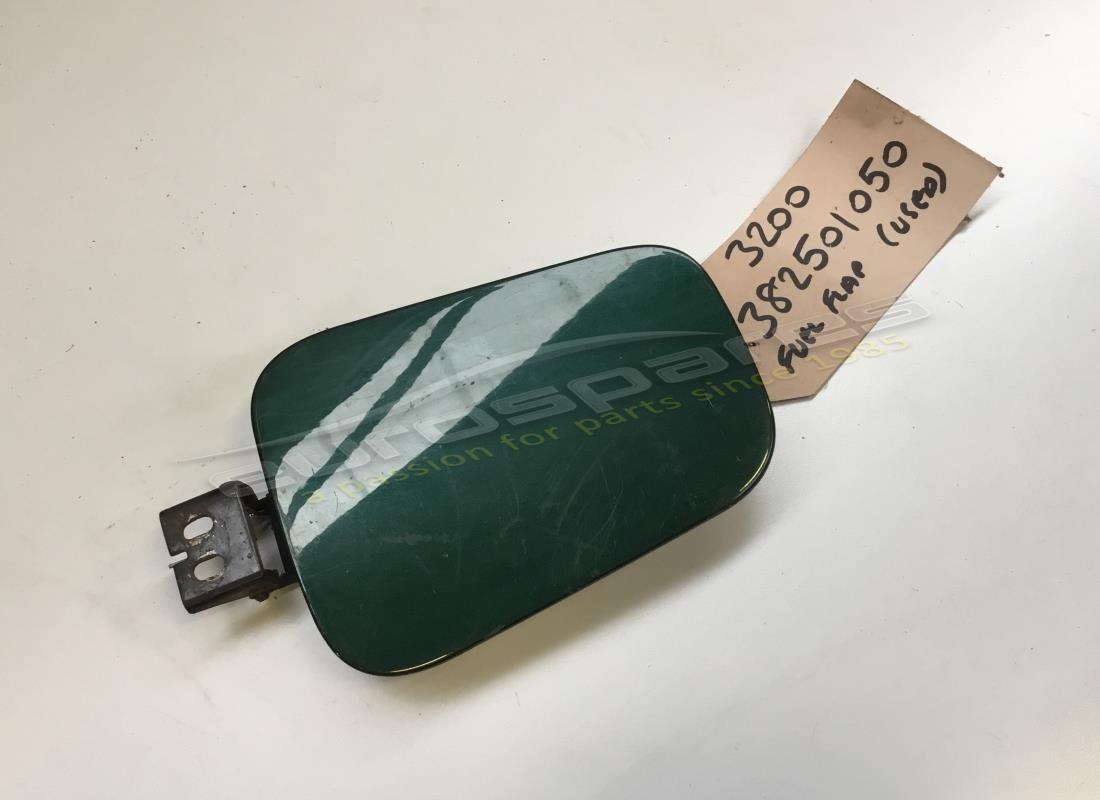

# 019
MPN: 382501050
VOLLSTÄNDIGER KRAFTSTOFFEINLASS-DECKEL
aus £78,75
aus £78,75
Dieses Teil ersetzt die Teilenummer 382500050, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 67502500
WALZDRAHT
aus £12,13
aus £12,13
# 021
MPN: 382500201
SCHARNIER FÜR GASANSCHLUSSTÜR
aus £36,33
aus £36,33
# 022
MPN: 12638104
Scheibe
aus £0,47
aus £0,47
# 023
MPN: 14075611
NUSS
aus £1,35
aus £1,35
# 024
MPN: 13283214
SCHRAUBEN
aus £1,11
aus £1,11
# 025
MPN: 10519304
Scheibe
aus £0,87
aus £0,87
Dieses Teil ersetzt die Teilenummer 14496304
# 026
MPN: 383300195
STELLANTRIEB DES KRAFTSTOFFEINLASSDECKELS
aus £71,03
aus £71,03
# 027
MPN: 388100355
GUMMI
aus £6,98
aus £6,98
# 028
MPN: 10977624
SCHRAUBEN
aus £0,47
aus £0,47
# 029
MPN: 135600050
Scheibe
aus £0,79
aus £0,79
# 030
MPN: 382500554
EINSTELLPLATTE
aus £2,93
aus £2,93
Dieses Teil ersetzt die Teilenummer 66193600
# 031
MPN: 13283514
SCHRAUBEN
aus £1,59
aus £1,59
# 032
MPN: 12642801
Scheibe
aus £0,47
aus £0,47
# 033
MPN: 82484271
Dichtung
aus £1,11
aus £1,11
# 034
MPN: 66919100
UNTERLEGUNGSPLATTE
aus £1,98
aus £1,98
# 035
MPN: 388100356
FLÜSSIGKEITSAUSLASSSCHLAUCH
aus £3,33
aus £3,33
# 036
MPN: 13000290
SCHRAUBKRAGEN
aus £0,50
aus £0,50
# 037
MPN: 7601962
KLEMME
Ersetzung
Ersetzung
# 038
MPN: 53241312
KABELBUCHSE
aus £1,13
aus £1,13
# 039

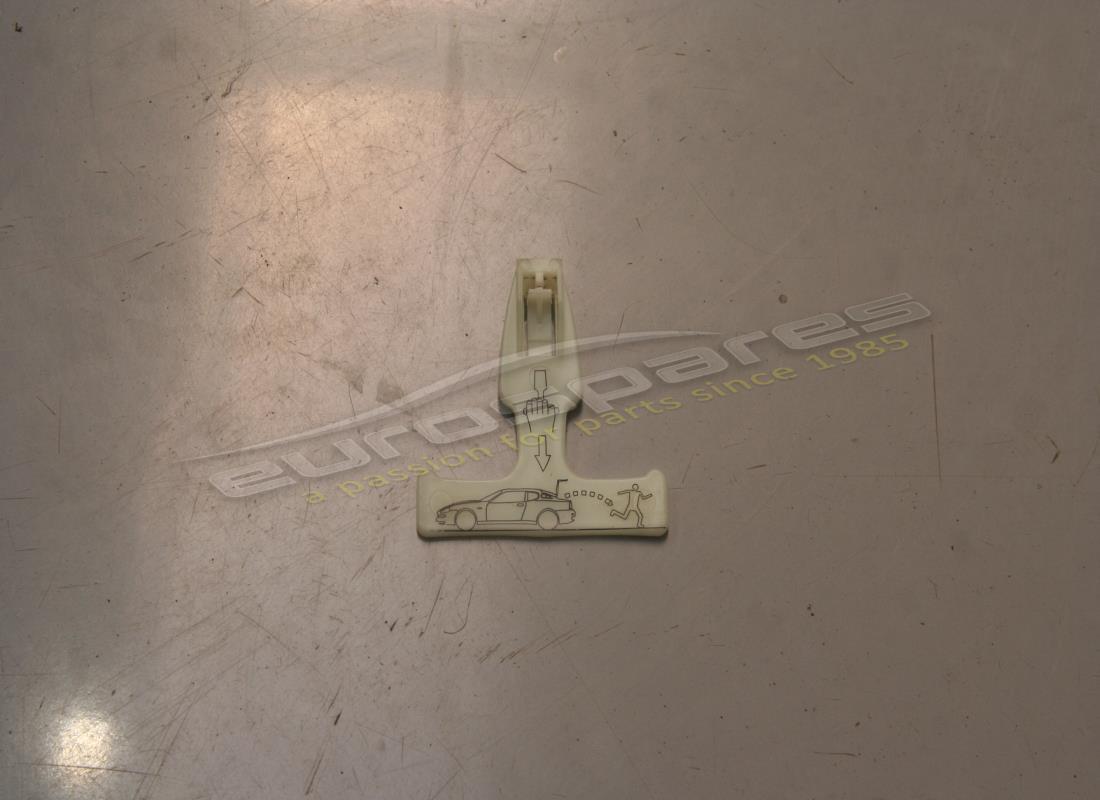

MPN: 67232100
HANDHABEN
- Gültig für USA und CDN
aus £12,79
aus £12,79
# 040
MPN: 67587700
NUSS
aus £3,25
aus £3,25
