144 - Klimaanlage

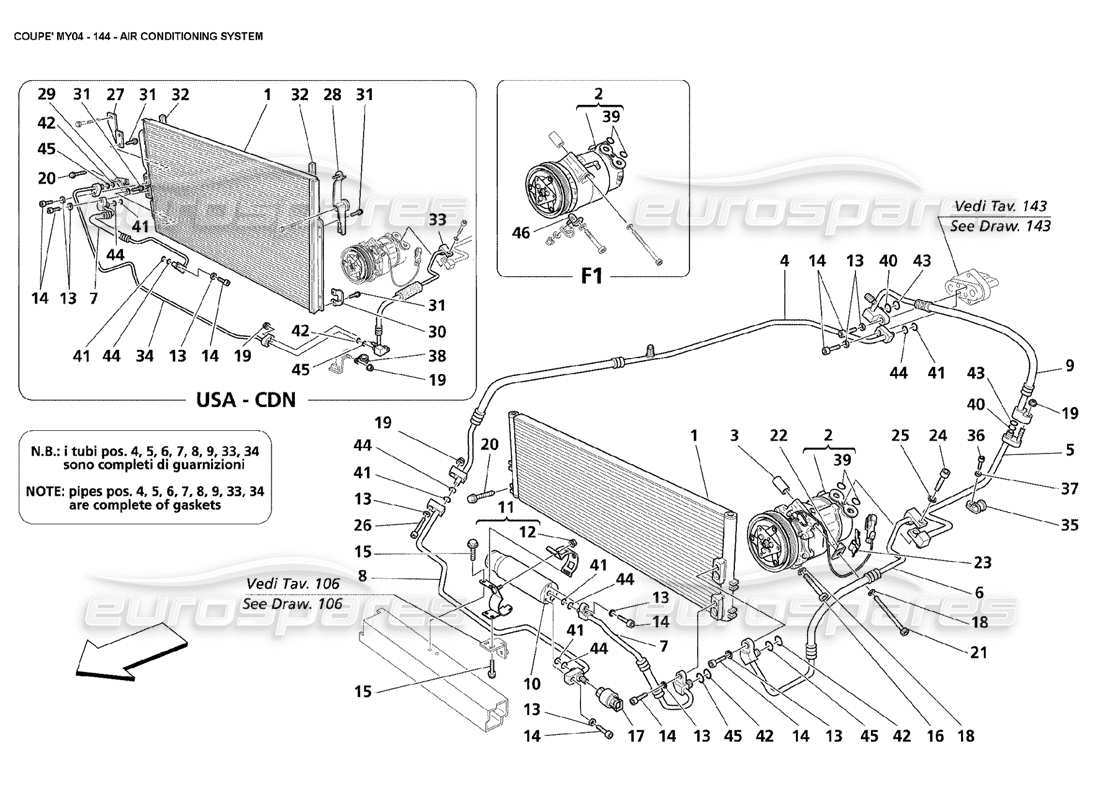

Maserati 4200 Coupe (2004) Air Conditioning System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 181106
AC-KONDENSATOR
- Nicht für USA und CDN
aus £426,96
aus £426,96
# 001
MPN: 189215
AC-KONDENSATOR
- Gültig für USA und CDN
aus £390,31
aus £390,31
Dieses Teil ersetzt die Teilenummer 193547
# 002
MPN: 183309
Klimakompressor
– Nicht für F1, Sanden-Version
aus £1.183,81
aus £1.183,81
# 002
MPN: 263172
Klimakompressor
Delphi-Version
aus £659,32
aus £659,32
Dieses Teil ersetzt die Teilenummer 242595
# 003
MPN: 141496
ABSTANDSHALTER
aus £1,57
aus £1,57
# 004
MPN: 66244200
ROHR VOM ANSCHLUSS ZUM VERDAMPFER
- Nicht für GD
aus £96,72
aus £96,72
# 004
MPN: 66765700
ROHR VOM ANSCHLUSS ZUM VERDAMPFER
- Gültig für GD
aus £99,39
aus £99,39
# 005
MPN: 67028000
ROHR VOM ANSCHLUSS ZUM KOMPRESSOR
- Nicht für F1
aus £63,82
aus £63,82
# 005
MPN: 67813600
ROHR VOM ANSCHLUSS ZUM KOMPRESSOR
- Gültig für F1
aus £36,01
aus £36,01
# 006
MPN: 66707600
ROHR VOM KOMPRESSOR ZUM KONDENSATOR
– Nicht für USA und CDN – Nicht für F1
aus £138,54
aus £138,54
# 006
MPN: 67813400
ROHR VOM KOMPRESSOR ZUM KONDENSATOR
– Nicht für USA und CDN – Gültig für F1
aus £74,16
aus £74,16
# 007
MPN: 66063100
ROHR VOM KONDENSATOR ZUM FILTER
- Nicht für USA und CDN
aus £71,24
aus £71,24
# 007
MPN: 67193700
ROHR VOM KONDENSATOR ZUM FILTER
- Gültig für USA und CDN
aus £101,41
aus £101,41
# 008
MPN: 66063200
ROHR VOM FILTER ZUM ANSCHLUSS
- Nicht für GD
aus £44,23
aus £44,23
# 008
MPN: 66765800
ROHR VOM FILTER ZUM ANSCHLUSS
- Gültig für GD
aus £73,85
aus £73,85
# 009
MPN: 66063300
ROHR VOM VERDAMPFER ZUM ANSCHLUSS
- Nicht für GD
aus £54,89
aus £54,89
# 009
MPN: 66722700
ROHR VOM VERDAMPFER ZUM ANSCHLUSS
- Gültig für GD
aus £70,81
aus £70,81
# 010
MPN: 67110900
ENTWÄSSERUNGSFILTER
aus £40,73
aus £40,73
Dieses Teil ersetzt die Teilenummer 385500174 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 66247100
KOMPLETTE HALTERUNG FÜR ENTWÄSSERUNGSFILTER
aus £7,67
aus £7,67
Dieses Teil ersetzt die Teilenummer 66247200 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 14075721
NUSS
aus £1,63
aus £1,63
# 013
MPN: 12601274
Scheibe
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 12601270
# 014
MPN: 14305424
SCHRAUBEN
aus £0,50
aus £0,50
# 015
MPN: 11612626
SCHRAUBEN
aus £2,47
aus £2,47
# 016
MPN: 14307124
SCHRAUBEN
aus £0,53
aus £0,53
# 017
MPN: 46476438
PRESSOSTAT
aus £42,51
aus £42,51
# 018
MPN: 11193874
Scheibe
aus £0,54
aus £0,54

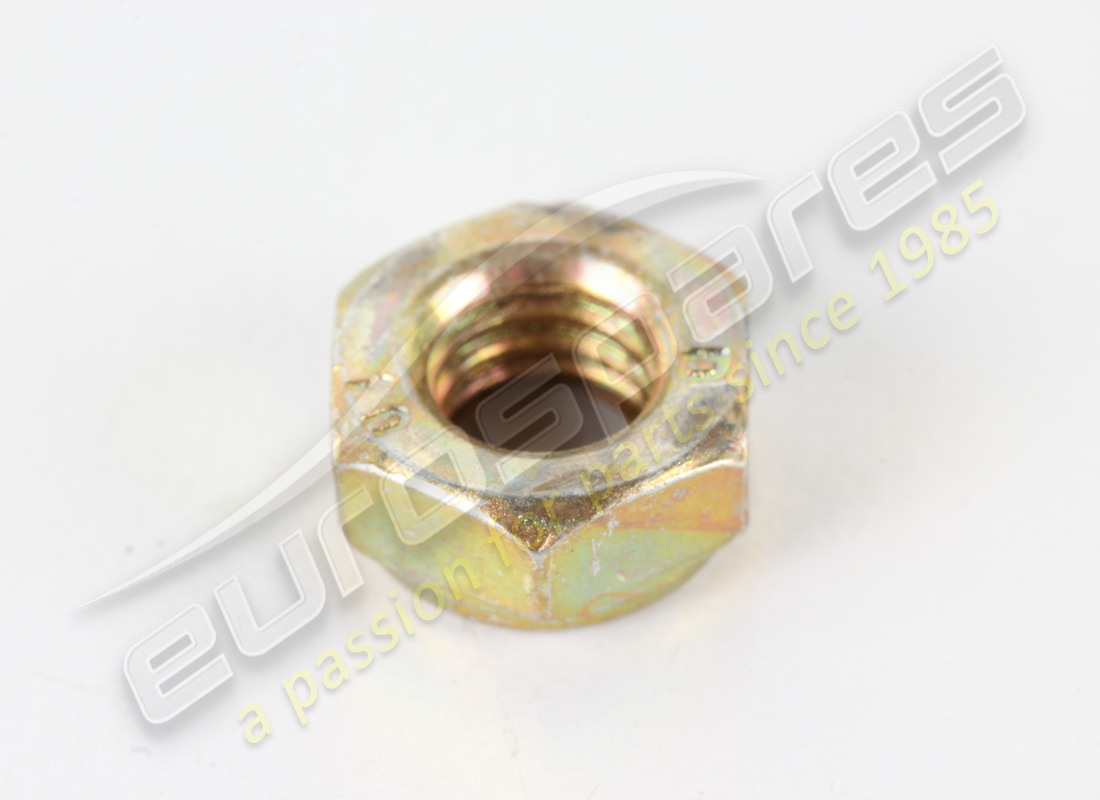

# 019
MPN: 14059214
NUT M6
- (Menge 3 für Autos USA und CDN)
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12578121
# 020
MPN: 15698204
SCHRAUBEN
- Nicht für USA und CDN
aus £1,31
aus £1,31
# 020
MPN: 15699804
SCHRAUBEN
- Gültig für USA und CDN
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 15534501
# 021
MPN: 175428
SCHRAUBEN
aus £1,04
aus £1,04
# 022
MPN: 185556
KABELBEFESTIGUNGSHALTERUNG
- Nicht für F1
aus £1,55
aus £1,55
# 023
MPN: 155978
CLIP
- Nicht für F1
aus £0,54
aus £0,54
# 024
MPN: 14307721
SCHRAUBEN
aus £0,73
aus £0,73
# 025
MPN: 11198579
Scheibe
aus £1,08
aus £1,08
# 026
MPN: 14305821
SCHRAUBEN
aus £0,53
aus £0,53
# 027
MPN: 193551
RECHTE OBERE HALTERUNG
- Gültig für USA und CDN
aus £4,63
aus £4,63
# 028
MPN: 193552
LINKE OBERE HALTERUNG
- Gültig für USA und CDN
aus £16,25
aus £16,25
# 029
MPN: 193553
RECHTE UNTERE HALTERUNG
- Gültig für USA und CDN
aus £3,63
aus £3,63
# 030
MPN: 193554
LINKE UNTERE HALTERUNG
- Gültig für USA und CDN
aus £3,63
aus £3,63
# 031
MPN: 165137
SCHRAUBEN
- Gültig für USA und CDN
aus £1,31
aus £1,31
# 032
MPN: 193556
GUMMIPROFIL
- Gültig für USA und CDN
aus £1,55
aus £1,55
# 033
MPN: 67193500
ROHR VOM KOMPRESSOR ZUM ANSCHLUSS
– Gültig für USA und CDN – Nicht für F1
aus £367,37
aus £367,37
# 033
MPN: 67813500
ROHR VOM KOMPRESSOR ZUM ANSCHLUSS
– Gültig für USA und CDN – Gültig für F1
aus £53,20
aus £53,20
# 034
MPN: 67193600
ROHR VOM ANSCHLUSS ZUM KONDENSATOR
- Gültig für USA und CDN
aus £125,81
aus £125,81
# 035
MPN: 10441590
HALTERUNG MIT HÜLSE
aus £0,53
aus £0,53
# 036
MPN: 14433124
SCHRAUBEN
aus £0,53
aus £0,53
# 037
MPN: 127494
Scheibe
aus £0,54
aus £0,54
# 038
MPN: 10441690
HALTERUNG MIT HÜLSE
aus £1,08
aus £1,08
# 039
MPN: 194993
ODER DICHTUNG
aus £8,64
aus £8,64
# 040
MPN: 67641500
ODER DICHTUNG
aus £2,31
aus £2,31
# 041
MPN: 67641000
ODER DICHTUNG
- (Menge 5 für Autos USA und CDN)
aus £2,31
aus £2,31
# 042
MPN: 67641100
ODER DICHTUNG
aus £2,31
aus £2,31
# 043
MPN: 67641200
ODER DICHTUNG
aus £2,85
aus £2,85
# 044
MPN: 67641300
ODER DICHTUNG
- (Menge 5 für Autos USA und CDN)
aus £1,92
aus £1,92
# 045
MPN: 67641400
ODER DICHTUNG
aus £2,31
aus £2,31
# 046
MPN: 149694
Halterung
- Gültig für F1
aus £3,84
aus £3,84
