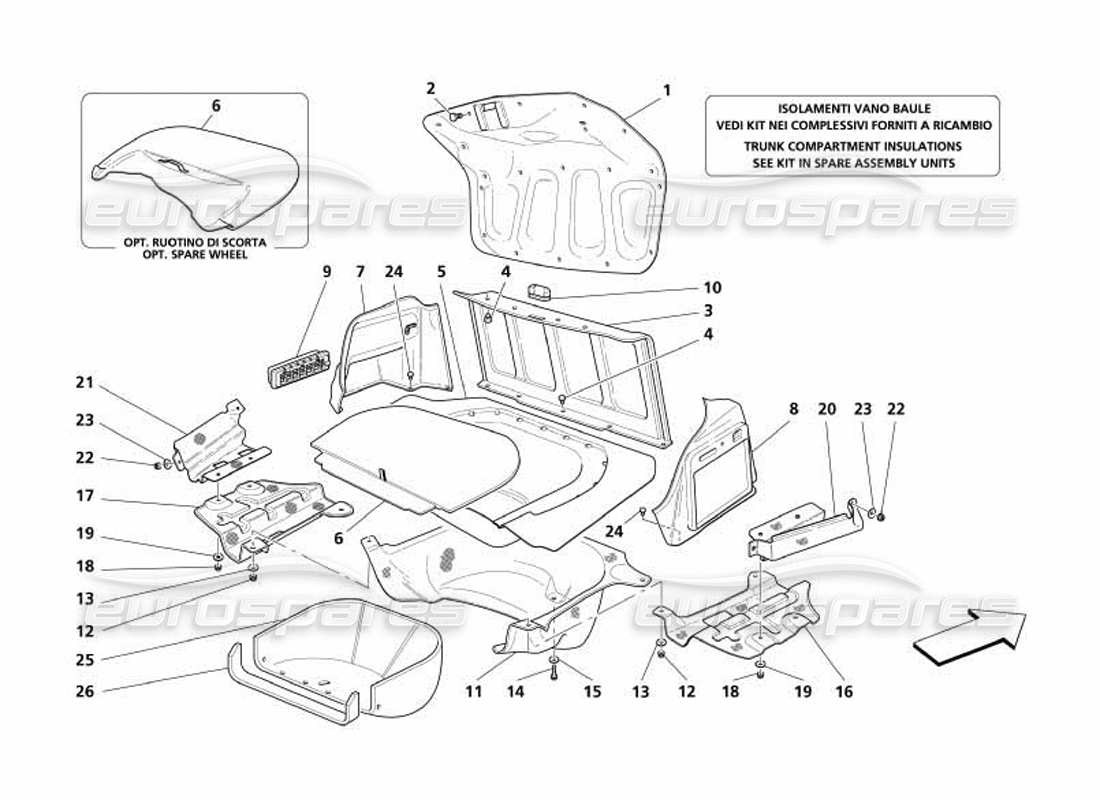

109 - Verkleidungen des Kofferraumhaubenfachs – Lufteinlass und Hitzeschutz
Maserati 4200 Coupe (2005) Trunk Hood Compartment Trims - Air Inlet and Heath Shields Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 66606500
INNERE KOFFERRAUMVERKLEIDUNG
Nicht für USA und CDN
aus £35,88
aus £35,88
# 001
MPN: 66914100
INNERE KOFFERRAUMVERKLEIDUNG
Gültig für USA und CDN
aus £52,61
aus £52,61
# 002
MPN: 7560860
BEFESTIGUNGSTASTE
aus £1,70
aus £1,70
# 003
MPN: 66190800
TEPPICH FÜR KRAFTSTOFFTANKABDECKUNG
aus £109,38
aus £109,38
# 004
MPN: 14591687
BEFESTIGUNGSTASTE
aus £0,26
aus £0,26
# 004
MPN: 7560860
BEFESTIGUNGSTASTE
aus £1,70
aus £1,70
# 005
MPN: 66378900
Kofferraumabdeckung, Teppich und Radstufe
aus £205,40
aus £205,40
# 006
MPN: 66190600
RADABDECKUNG TEPPICH
Standard
aus £95,78
aus £95,78
# 006
MPN: 67243600
RADABDECKUNG TEPPICH
Optional – Ersatzrad
aus £142,45
aus £142,45
Dieses Teil ersetzt die Teilenummer 66245100
# 007
MPN: 66190500
LINKER KOFFERRAUMABDECKUNGSTEPPICH
Optional - CD-Ladegerät
aus £166,17
aus £166,17
# 007
MPN: 66916400
LINKER KOFFERRAUMABDECKUNGSTEPPICH
Standard
aus £157,20
aus £157,20
# 008
MPN: 66190400
RECHTER KOFFERRAUMABDECKUNGSTEPPICH
aus £111,37
aus £111,37
# 009
MPN: 67163000
KLEINE LUFTAUSLASSBAUGRUPPE
aus £11,73
aus £11,73
Dieses Teil ersetzt die Teilenummer 60509933
# 010
MPN: 60608165
Kuppellampe
aus £6,08
aus £6,08
# 011
MPN: 67246000
Hitzeschild für Ersatzradgehäuse
aus £378,95
aus £378,95
# 012
MPN: 14059111
NUSS
aus £0,47
aus £0,47
# 013
MPN: 12624124
Scheibe
aus £0,94
aus £0,94
# 014
MPN: 13273824
SCHRAUBEN
aus £1,21
aus £1,21
# 015
MPN: 12624177
Scheibe
aus £1,39
aus £1,39
# 016
MPN: 66196000
HITZESCHILD FÜR DEN RECHTEN SEITLICHEN AUSPUFF
aus £74,29
aus £74,29
# 017
MPN: 66196100
Hitzeschild für den linken Auslass
aus £74,29
aus £74,29
# 018
MPN: 14059111
NUSS
aus £0,47
aus £0,47
# 019
MPN: 12624124
Scheibe
aus £0,94
aus £0,94
# 020
MPN: 68608400
HITZESCHILD FÜR DEN RECHTEN SEITLICHEN AUSPUFF
aus £43,40
aus £43,40
# 021
MPN: 68718300
HITZESCHILD FÜR SEITLICHEN AUSPUFF LINKS
aus £43,65
aus £43,65
# 022
MPN: 14059111
NUSS
aus £0,47
aus £0,47
# 023
MPN: 12624124
Scheibe
aus £0,94
aus £0,94
# 024
MPN: 14591687
BEFESTIGUNGSTASTE
aus £0,26
aus £0,26
# 025
MPN: 67243700
FRONT-ISOLIERUNG FÜR RADGEHÄUSE
aus £45,31
aus £45,31
# 026
MPN: 66600400
HINTERE ISOLIERUNG FÜR RADGEHÄUSE
aus £10,73
aus £10,73
