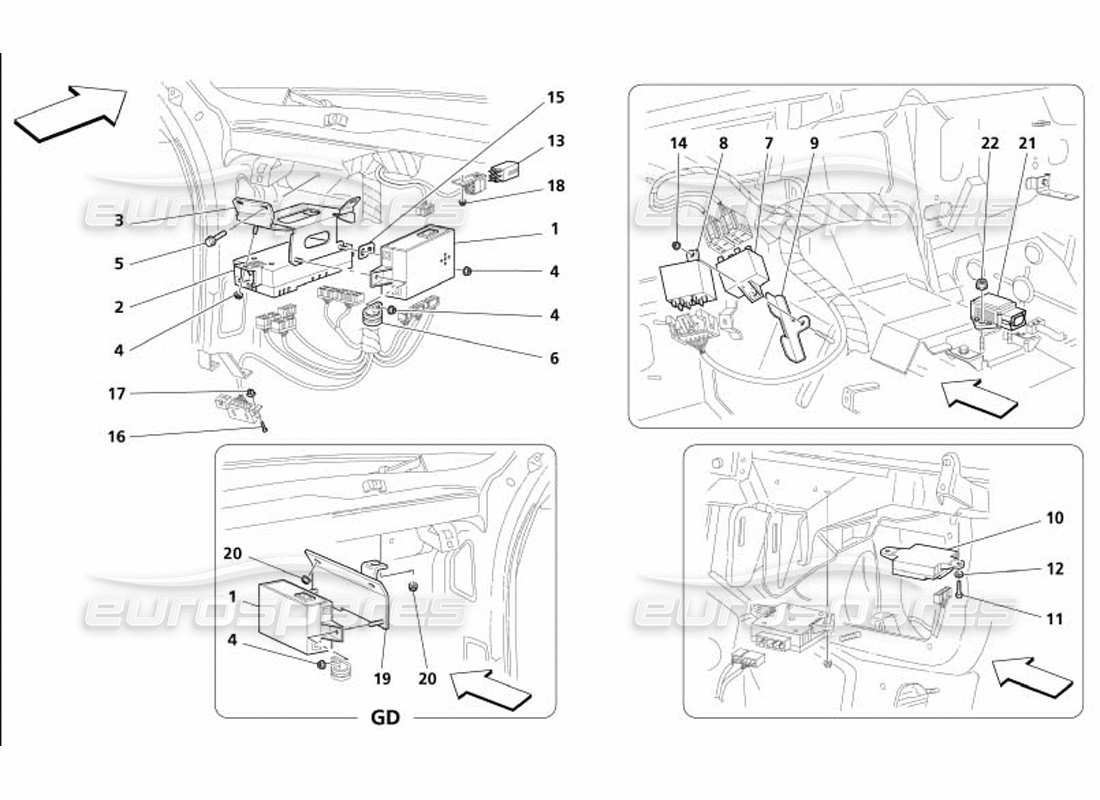

137 - Kontrollstation im vorderen Fahrgastraum
Maserati 4200 Coupe (2005) Front Passengers Compartment Control Station Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 196622
SCHNITTSTELLE FÜR INSTRUMENTENTAFEL
aus £506,62
aus £506,62
# 002
MPN: 195742
IGE-ELEKTRONIKMODUL
Nicht für CDN
aus £238,33
aus £238,33
# 002
MPN: 195979
IGE-ELEKTRONIKMODUL
Gültig für CDN
aus £374,99
aus £374,99
# 003
MPN: 185961
Halterung
aus £21,88
aus £21,88
# 004
MPN: 13831811
NUSS
aus £0,53
aus £0,53
# 005
MPN: 10711227
SCHRAUBEN
aus £1,55
aus £1,55
# 006
MPN: 10441790
HALTERUNG MIT HÜLSE
aus £0,54
aus £0,54
# 007
MPN: 184956
Scheibenwischer-Intermitter
aus £46,19
aus £46,19
# 008
MPN: 184391
TÜREN-MODUL VERRIEGELN/ENTRIEGELN
aus £49,66
aus £49,66
Dieses Teil ersetzt die Teilenummer 166851
# 009
MPN: 185962
Halterung
aus £3,63
aus £3,63
# 010
MPN: 373307129
DACHLICHT-TIMER
Ersetzung
Ersetzung
# 011
MPN: 10977724
SCHRAUBEN
aus £0,53
aus £0,53
# 012
MPN: 14496301
Scheibe
aus £0,93
aus £0,93
Dieses Teil ersetzt die Teilenummer 13506724
# 013
MPN: 170762
RICHTUNGS-NOTLICHT-RELAIS
Nicht für USA und CDN
aus £116,39
aus £116,39
# 013
MPN: 171375
RICHTUNGS-NOTLICHT-RELAIS
Gültig für USA und CDN
aus £133,10
aus £133,10
# 014
MPN: 13831811
NUSS
aus £0,54
aus £0,54
# 015
MPN: 162606
CLIP
aus £0,85
aus £0,85
# 016
MPN: 15783377
SCHRAUBEN
aus £1,55
aus £1,55
# 017
MPN: 14201980
BLOCK
aus £0,54
aus £0,54
# 018
MPN: 13831811
NUSS
aus £0,54
aus £0,54
# 019
MPN: 190324
STEUERGERÄT-STÜTZHALTERUNG
Gültig für GD
aus £36,13
aus £36,13
# 020
MPN: 14059121
NUSS
Gültig für GD
aus £0,54
aus £0,54
# 021
MPN: 188172
BESCHLEUNIGUNGSSENSOR
aus £351,90
aus £351,90
# 022
MPN: 14040611
NUSS
aus £0,53
aus £0,53
