008 - Sekundärluftsystem

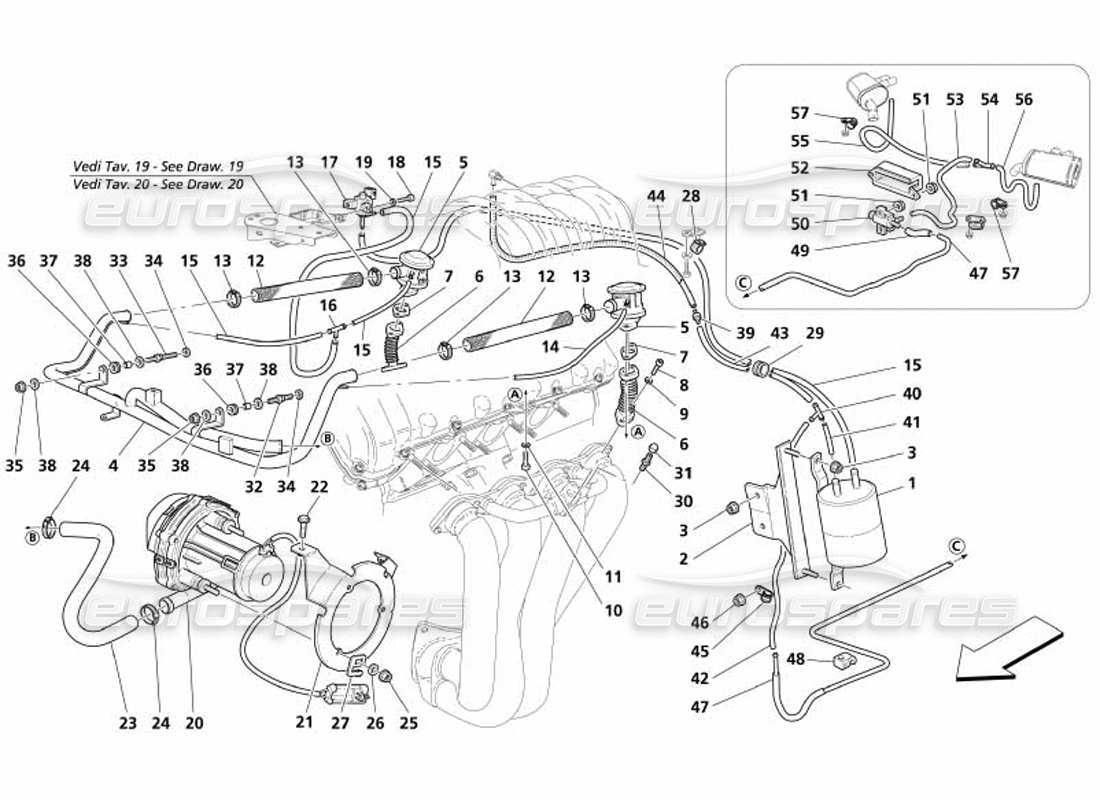

Maserati 4200 Gransport (2005) Secondary Air System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 210189
VAKUUMBEHÄLTER
aus £52,50
aus £52,50
# 002
MPN: 208281
Halterung
aus £7,46
aus £7,46
# 003
MPN: 14040614
NUSS
aus £0,53
aus £0,53
# 004
MPN: 195065
LUFTFÜHRUNGSROHR ZU VENTILEN
Gültig für GD
aus £128,38
aus £128,38
# 004
MPN: 195066
LUFTFÜHRUNGSROHR ZU VENTILEN
Nicht für GD
aus £132,04
aus £132,04
# 005
MPN: 171175
SEKUNDÄRLUFTVENTIL
aus £106,67
aus £106,67
# 006
MPN: 186274
SEKUNDÄRLUFTVENTILROHR
aus £48,49
aus £48,49
# 007
MPN: 186781
Dichtung
aus £3,05
aus £3,05
# 008
MPN: 14305724
SCHRAUBEN
aus £0,53
aus £0,53
# 009
MPN: 127494
Scheibe
aus £0,53
aus £0,53
# 010
MPN: 14433124
SCHRAUBEN
aus £0,51
aus £0,51
# 011
MPN: 127494
Scheibe
aus £0,53
aus £0,53
# 012
MPN: 155116
ÄRMEL
aus £5,70
aus £5,70
# 013
MPN: 178054
KLEMME
aus £0,53
aus £0,53
# 014
MPN: 147125
Linker Gummischlauch
aus £8,42
aus £8,42
# 015
MPN: 300100803
GUMMISCHLAUCH
Lieferung in Metern – (Mindestmenge 1m oder ein Vielfaches)
aus £56,56
aus £56,56
Dieses Teil ersetzt die Teilenummer 318720329
# 016
MPN: 146972
3-WAY UNION
aus £2,87
aus £2,87
# 017
MPN: 315769
EIN/AUS-MAGNETVENTIL
aus £16,85
aus £16,85
Dieses Teil ersetzt die Teilenummer 184363
# 018
MPN: 14304224
SCHRAUBEN
aus £0,53
aus £0,53
# 019
MPN: 12601174
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 675000100
# 020
MPN: 181197
SEKUNDÄRLUFTPUMPE
aus £166,10
aus £166,10
# 021
MPN: 184837
Halterung
aus £15,26
aus £15,26
# 022
MPN: 16296924
SCHRAUBEN
aus £0,53
aus £0,53
# 023
MPN: 190992
ZUCHT
aus £16,76
aus £16,76
# 024
MPN: 178054
KLEMME
aus £0,53
aus £0,53
# 025
MPN: 102948
NUSS
aus £0,54
aus £0,54
# 026
MPN: 12601274
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601270
# 027
MPN: 162606
CLIP
aus £0,87
aus £0,87
# 028
MPN: 159740
CLIP
aus £0,53
aus £0,53
# 029
MPN: 388100423
GUMMI
aus £1,60
aus £1,60
# 030
MPN: 152630
GEWINDEVERBINDUNG
aus £45,68
aus £45,68
# 031
MPN: 150595
Überwurfmutter
aus £0,48
aus £0,48
# 032
MPN: 194436
ZUCHT
aus £35,53
aus £35,53
# 033
MPN: 194437
ZUCHT
aus £10,43
aus £10,43
# 034
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
# 035
MPN: 159601
NUSS
aus £0,54
aus £0,54
# 036
MPN: 315520375
UNTERSTÜTZUNG
Ersetzung
Ersetzung
# 037
MPN: 397850624
ABSTANDSHALTER
aus £2,48
aus £2,48
# 038
MPN: 14498801
Scheibe
aus £0,53
aus £0,53
# 039
MPN: 62507200
RÜCKSCHLAGVENTIL
aus £15,09
aus £15,09
# 040
MPN: 146972
3-WAY UNION
aus £2,87
aus £2,87
# 041
MPN: 121831
GUMMISCHLAUCH
aus £1,38
aus £1,38
# 042
MPN: 211475
GUMMISCHLAUCH
aus £2,47
aus £2,47
# 043
MPN: 115148
GUMMISCHLAUCH
aus £3,77
aus £3,77
# 044
MPN: 124347
GUMMISCHLAUCH
aus £6,31
aus £6,31
# 045
MPN: 10418401
HALTERUNG MIT HÜLSE
aus £1,60
aus £1,60
# 046
MPN: 14059214
NUT M6
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12578121
# 047
MPN: 208359
STARRES ROHR
aus £35,91
aus £35,91
# 048
MPN: 169477
CLIP
aus £1,05
aus £1,05
# 049
MPN: 163092
GUMMISCHLAUCH
aus £1,09
aus £1,09
# 050
MPN: 315769
EIN/AUS-MAGNETVENTIL
aus £16,85
aus £16,85
Dieses Teil ersetzt die Teilenummer 184363
# 051
MPN: 14040514
NUSS
aus £0,53
aus £0,53
# 052
MPN: 211068
SCHILD
aus £12,56
aus £12,56
# 053
MPN: 163094
GUMMISCHLAUCH
aus £8,49
aus £8,49
# 054
MPN: 146972
3-WAY UNION
aus £2,87
aus £2,87
# 055
MPN: 208461
RECHTER GUMMISCHLAUCH
aus £46,63
aus £46,63
# 056
MPN: 208460
Linker Gummischlauch
aus £26,83
aus £26,83
# 057
MPN: 10441390
HALTERUNG MIT HÜLSE
aus £0,51
aus £0,51
