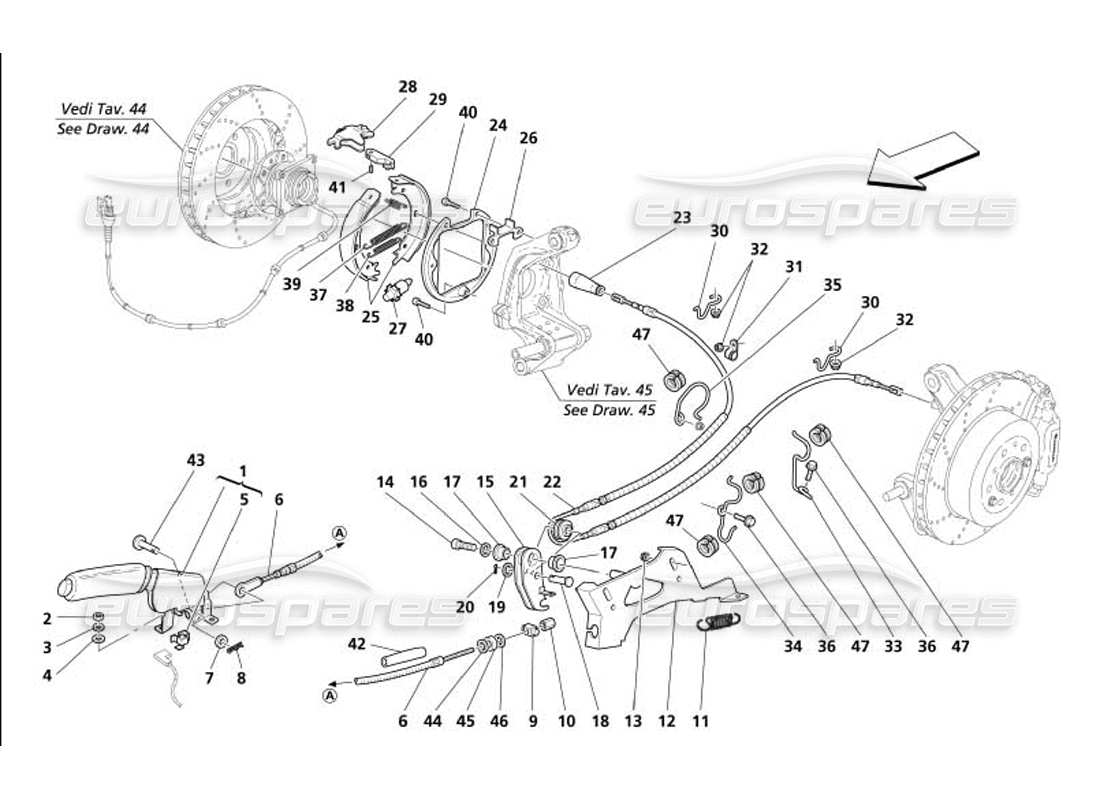

038 - Handbremssteuerung
Maserati 4200 Gransport (2005) Hand-Brake Control Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 200889
KOMPLETT HANDBREMSHEBEL
Ersetzung
Ersetzung
# 002
MPN: 16104421
NUSS
aus £0,81
aus £0,81
# 003
MPN: 14496521
Scheibe
aus £0,53
aus £0,53
# 004
MPN: 12628924
Scheibe
aus £1,96
aus £1,96
# 005
MPN: 176118
MIKROSCHALTER
aus £48,14
aus £48,14
# 006
MPN: 200777
VORDERES KABEL
aus £73,32
aus £73,32
# 007
MPN: 12646604
Scheibe
aus £0,54
aus £0,54
# 008
MPN: 10734101
SPLIT PIN
aus £1,55
aus £1,55
# 009
MPN: 208466
KLINKE
aus £6,15
aus £6,15
# 010
MPN: 208475
VORDERES KABELREGISTER
aus £3,59
aus £3,59
# 011
MPN: 101305
FRÜHLING
aus £8,57
aus £8,57
# 012
MPN: 208426
Halterung
aus £95,55
aus £95,55
# 013
MPN: 14040715
NUSS
aus £1,14
aus £1,14
# 014
MPN: 14306224
SCHRAUBEN
aus £0,53
aus £0,53
# 015
MPN: 208422
BREMSÜBERTRAGUNGSHEBEL
aus £24,34
aus £24,34
# 016
MPN: 10519601
Scheibe
aus £0,53
aus £0,53
# 017
MPN: 175729
BUCHSE
aus £6,81
aus £6,81
# 018
MPN: 10050811
STIFT
aus £5,22
aus £5,22
# 019
MPN: 10519601
Scheibe
aus £0,53
aus £0,53
# 020
MPN: 10734301
SPLIT PIN
aus £0,53
aus £0,53
# 021
MPN: 188587
KABELÜBERTRAGUNGSRIEMENSCHEIBE
aus £11,64
aus £11,64
# 022
MPN: 206724
HINTERES KABEL
aus £122,15
aus £122,15
# 023
MPN: 143938
KABELUMHÜLLE
aus £17,29
aus £17,29
Dieses Teil ersetzt die Teilenummer 388000341
# 024
MPN: 186574
SCHUHE UNTERSTÜTZEN ABSTANDSHALTER
aus £44,35
aus £44,35
# 025
-
KOMPLETTER BREMSBACKENSATZ
(Set mit 4 Stk.)
# 025
MPN: 248418
HANDBREMSBACKE
aus £99,55
aus £99,55
Dieses Teil ersetzt die Teilenummer 235894
# 026
MPN: 190814
KLEINER BLOCK
aus £38,68
aus £38,68
# 027
MPN: 186572
FÜR HANDBREMSE REGISTRIEREN
aus £42,46
aus £42,46
Dieses Teil ersetzt die Teilenummer 388000113
# 028
MPN: 190782
HANDBREMSSTEUERGERÄT
aus £38,72
aus £38,72
Dieses Teil ersetzt die Teilenummer 388001155
# 029
MPN: 105270
GABEL
aus £15,92
aus £15,92
Dieses Teil ersetzt die Teilenummer 388000364
# 030
MPN: 186933
Linke und rechte Bremszugfeder
aus £1,48
aus £1,48
# 031
MPN: 10441190
HALTERUNG MIT HÜLSE
aus £0,54
aus £0,54
# 032
MPN: 14058411
NUSS
aus £0,53
aus £0,53
# 033
MPN: 204538
Bremszugfeder
aus £4,50
aus £4,50
# 034
MPN: 204536
BREMSKABEL VORDERE FEDER
aus £4,97
aus £4,97
# 035
MPN: 204537
BREMSKABEL HINTERE FEDER
aus £4,67
aus £4,67
# 036
MPN: 11730624
SCHRAUBEN
aus £0,53
aus £0,53
# 037
MPN: 190776
RÜCKHOLFEDER FÜR BREMSBACKEN
aus £10,37
aus £10,37
# 038
MPN: 190779
RÜCKHOLFEDER FÜR BREMSBACKEN
aus £3,48
aus £3,48
# 039
MPN: 190780
FRÜHLING FÜR SCHUHE
aus £3,19
aus £3,19
# 040
MPN: 190870
SCHRAUBEN
aus £1,28
aus £1,28
Dieses Teil ersetzt die Teilenummer 193737 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 101282
STIFT
aus £8,60
aus £8,60
# 042
MPN: 199471
SCHALLDÄMPFER
aus £0,87
aus £0,87
# 043
MPN: 200774
STIFT
aus £6,40
aus £6,40
# 044
MPN: 204412
VORDERER ABSTANDSHALTER
aus £8,78
aus £8,78
# 045
MPN: 204413
GUMMI-ABSTANDSHALTER
aus £4,34
aus £4,34
# 046
MPN: 204410
HINTERER ABSTANDSHALTER
aus £13,68
aus £13,68
# 047
MPN: 184519
UNTERLAGE
aus £1,57
aus £1,57
