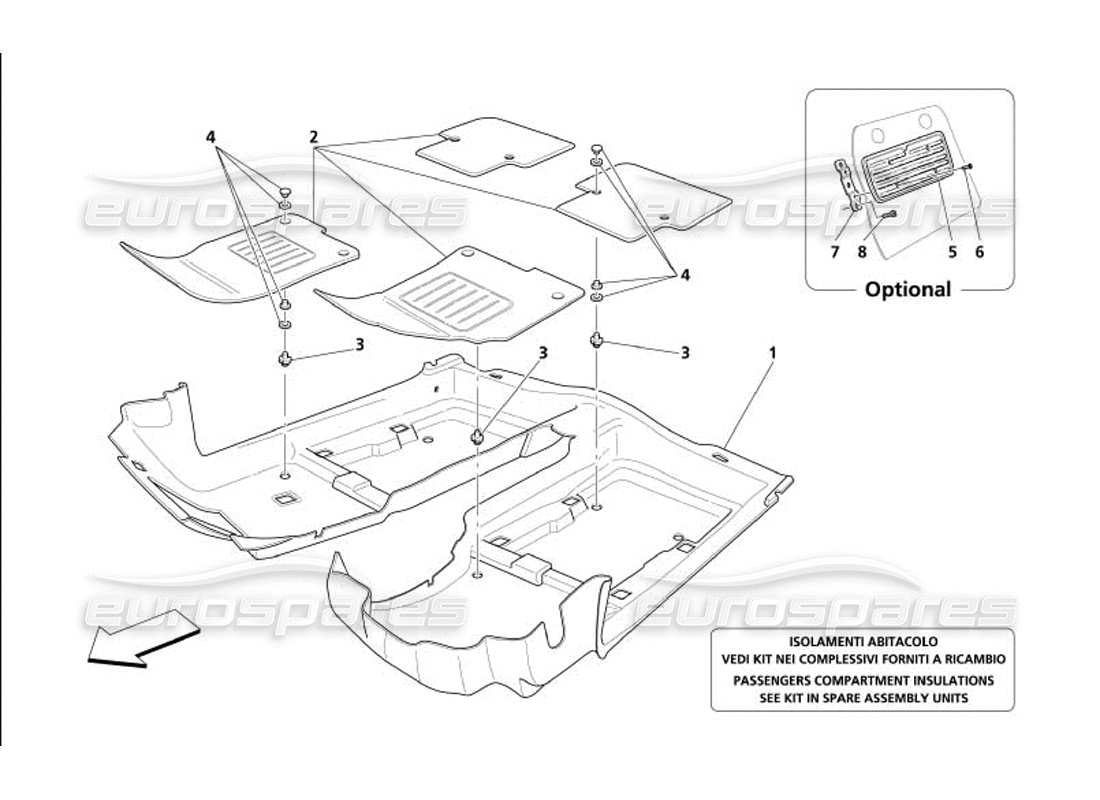

108 - Teppiche im Fahrgastraum
Maserati 4200 Gransport (2005) Passengers Compartment Carpets Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 673905..
ABDECKUNG FÜR PFLASTER
Nicht für GD
Ersetzung
Ersetzung
# 001
MPN: 674004..
ABDECKUNG FÜR PFLASTER
Gültig für GD
aus £241,50
aus £241,50
# 002
MPN: 9812057..
ABNEHMBARER TEPPICH
Standard – Nicht für GD
Ersetzung
Ersetzung
# 002
MPN: 9812058..
ABNEHMBARER TEPPICH
Optional – Feuerlöscher – Nicht für GD
Ersetzung
Ersetzung
# 002
MPN: 9812059..
ABNEHMBARER TEPPICH
Standard – Gültig für GD
Ersetzung
Ersetzung
# 002
MPN: 9812060..
ABNEHMBARER TEPPICH
Optional – Feuerlöscher – Gültig für GD
Ersetzung
Ersetzung
# 002
MPN: 9812134..
ABNEHMBARER TEPPICH
Optional – Soziusfußrastenplatte – Nicht für GD
Ersetzung
Ersetzung
# 002
MPN: 9812135..
ABNEHMBARER TEPPICH
Optional – Soziusfußrastenplatte – Gültig für GD
Ersetzung
Ersetzung
# 002
MPN: 9812136..
ABNEHMBARER TEPPICH
Optional – Feuerlöscher und Soziusfußrastenplatte – nicht für GD
Ersetzung
Ersetzung
# 002
MPN: 9812137..
ABNEHMBARER TEPPICH
Optional – Feuerlöscher und Soziusfußrastenplatte – gültig für GD
# 003
MPN: 67020900
BEFESTIGUNGSTASTE
aus £1,43
aus £1,43
Dieses Teil ersetzt die Teilenummer 66423700
# 004
MPN: 980001999
ABNEHMBARE TEPPICH-BEFESTIGUNGSSATZ
aus £23,95
aus £23,95
# 005
MPN: 68325200
SOZIUS-FUSSSTÜTZENPLATTE
OPTIONAL
aus £60,26
aus £60,26
# 006
MPN: 14440634
SCHRAUBEN
Optional – Soziusfußrastenplatte
aus £0,47
aus £0,47
# 007
MPN: 68344700
Halterung
Optional – Soziusfußrastenplatte
aus £50,43
aus £50,43
# 008
MPN: 14775211
SCHRAUBEN
Optional: Beifahrer-Fußstützenplatte
aus £0,47
aus £0,47
