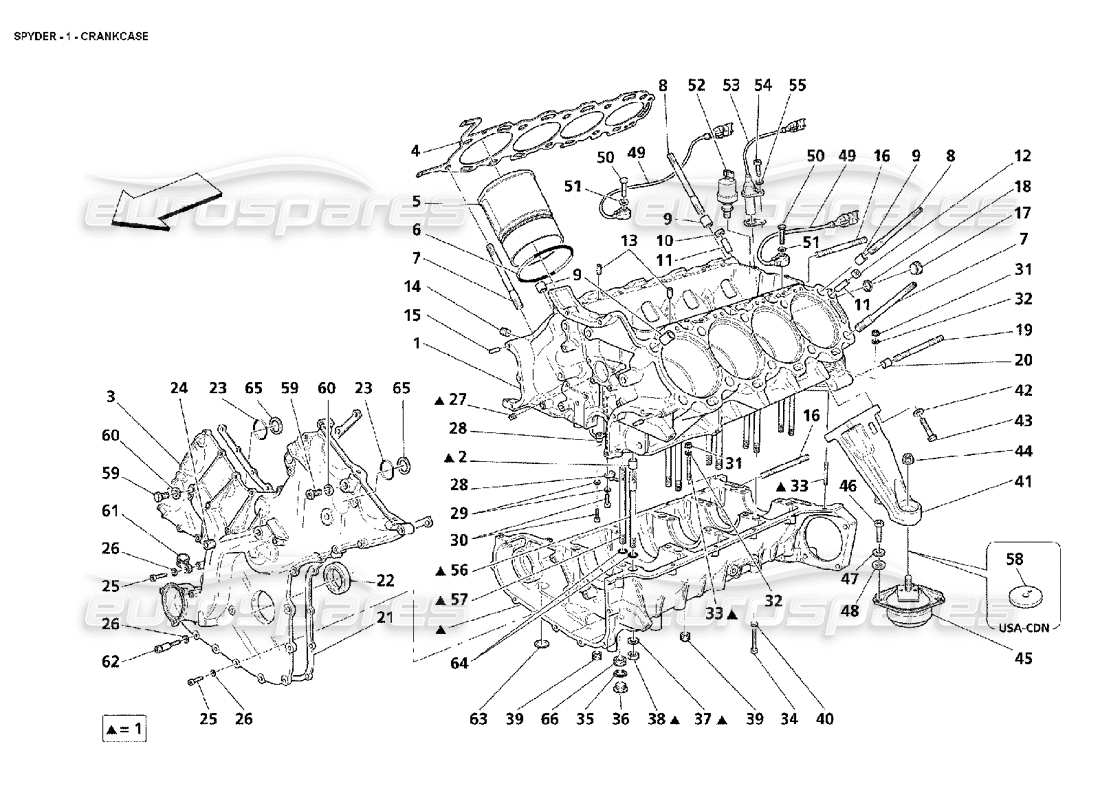

001 - KURBELGEHÄUSE
Maserati 4200 Spyder (2002) Crankcase Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 980020000
NOCKENABDECKUNGS-DICHTUNGSSATZ
aus £40,21
aus £40,21
# 000
MPN: 980020001
DICHTUNGSSATZ FÜR KOPFÜBERHOLUNG
Gültig bis zur Erschöpfung des Vorrats
Ersetzung
Ersetzung
# 000
MPN: 980020002
KURBELGEHÄUSEDICHTUNGSSATZ
Gültig bis zur Erschöpfung des Vorrats
Ersetzung
Ersetzung
# 000
MPN: 980020004
KURBELGEHÄUSEDICHTUNGSSATZ
Gültig nach Erschöpfung des Lagerbestands von 980020002
aus £109,16
aus £109,16
Dieses Teil ersetzt die Teilenummer 980020002
# 000
MPN: 980020006
DICHTUNGSSATZ FÜR KOPFÜBERHOLUNG
Gültig nach Erschöpfung des Lagerbestands von 980020001
aus £55,22
aus £55,22
Dieses Teil ersetzt die Teilenummer 980020001
# 001
MPN: 192423
KOMPLETTES KURBELGEHÄUSE
- Ersetzen Sie auch die Zylinderlaufbuchse im Fahrzeug mit Motor bis Nr. 64903
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 186782
# 002
MPN: 176421
ZENTRIERDÜBEL
aus £2,55
aus £2,55
# 003
MPN: 221366
VORDERSEITE
nicht als Ersatzteile erhältlich
aus £194,25
aus £194,25
Dieses Teil ersetzt die Teilenummer 188710 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 184966
RECHTE KOPFDICHTUNG
- Wird auch im Reparatursatz für die Zylinderkopfdichtung geliefert (Art. 980020001)
aus £41,59
aus £41,59
# 004
MPN: 184967
LINKE KOPFDICHTUNG
- Wird auch im Reparatursatz für die Zylinderkopfdichtung geliefert (Art. 980020001)
aus £41,59
aus £41,59
# 005
MPN: 187079

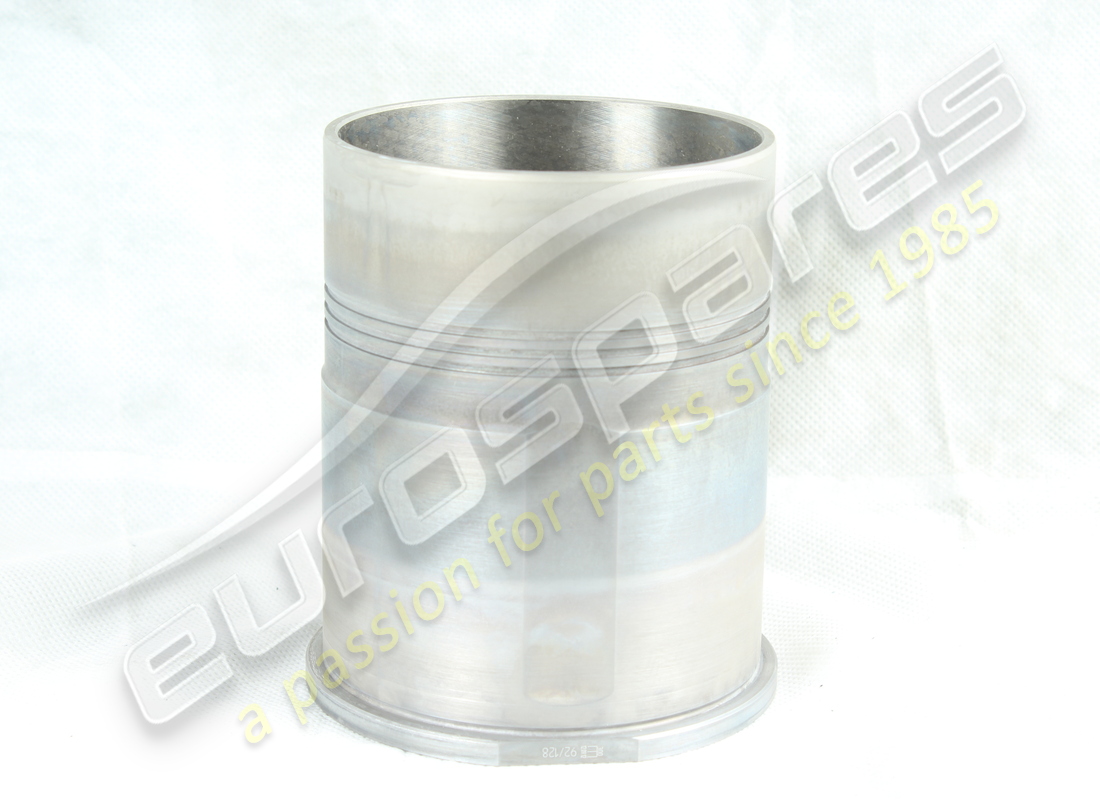

ZYLINDERBUCHSE
- Gültig bis Motor-Nr. 64903
aus £604,15
aus £604,15
# 005
MPN: 190770
ZYLINDERBUCHSE
- Gültig ab Motor-Nr. 64904
aus £109,14
aus £109,14
# 006
MPN: 186251
Dichtung
- Auch im Reparatursatz für die Kurbelgehäusedichtung enthalten (Art. 980020002)
aus £1,57
aus £1,57
# 007
MPN: 194754
ZUCHT
aus £11,40
aus £11,40
# 008
MPN: 194755
ZUCHT
aus £10,01
aus £10,01
# 009
MPN: 185360
ZENTRIERDÜBEL
aus £1,75
aus £1,75
# 010
MPN: 194773
DÜBEL
aus £5,54
aus £5,54
# 011
MPN: 156862
RÜCKSCHLAGVENTIL
aus £5,10
aus £5,10
# 012
MPN: 184045
DÜBEL
aus £5,54
aus £5,54
# 013
MPN: 177727
ZENTRIERDÜBEL
aus £1,68
aus £1,68
# 014
MPN: 164400
GEWINDESTECKER
aus £2,16
aus £2,16
# 015
MPN: 175611
ZENTRIERDÜBEL
aus £1,14
aus £1,14
# 016
MPN: 13546734
ZUCHT
aus £0,77
aus £0,77
# 016
MPN: 13546834
ZUCHT
aus £0,90
aus £0,90
# 017
MPN: 10275011
GEWINDESTECKER
aus £1,08
aus £1,08
Dieses Teil ersetzt die Teilenummer 178959
# 018
MPN: 10263460
Dichtung
- Auch im Reparatursatz für die Kurbelgehäusedichtung enthalten (Art. 980020002)
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10261830
# 019
MPN: 13546934
ZUCHT
aus £1,20
aus £1,20
# 019
MPN: 13547034
ZUCHT
aus £1,81
aus £1,81
# 020
MPN: 100052
ZENTRIERDÜBEL
aus £1,52
aus £1,52
# 021
MPN: 323979
DICHTUNG DER VORDEREN ABDECKUNG
aus £29,43
aus £29,43
Dieses Teil ersetzt die Teilenummer 245464
# 021
MPN: 323979
DICHTUNG DER VORDEREN ABDECKUNG
aus £29,43
aus £29,43
Dieses Teil ersetzt die Teilenummer 245464
# 022
MPN: 188717
VORDERE KURBELWELLENDICHTUNG
aus £15,77
aus £15,77
Dieses Teil ersetzt die Teilenummer 186883
# 023
MPN: 183010
ODER DICHTUNG
- Wird auch im Reparatursatz für die Zylinderkopfdichtung geliefert (Art. 980020001)
aus £1,04
aus £1,04
# 024
MPN: 14324940
GEWINDESTECKER
aus £1,08
aus £1,08
# 025
MPN: 14303924
SCHRAUBE-M 6X70
aus £0,53
aus £0,53
# 025
MPN: 14305524
SCHRAUBE-M 6X30
aus £0,53
aus £0,53
# 025
MPN: 14305624
SCHRAUBE-M 6X35
aus £0,53
aus £0,53
# 025
MPN: 14305924
SCHRAUBE-M 6X45
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14305921 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 14306024
SCHRAUBE-M 6X50
aus £1,31
aus £1,31
Dieses Teil ersetzt die Teilenummer 14306034, die wir auf Lager haben
# 025
MPN: 14432224
SCHRAUBE-M 6X22
aus £0,52
aus £0,52
# 025
MPN: 14433124
SCHRAUBE-M 6X18
aus £0,49
aus £0,49
# 026
MPN: 11197774
Scheibe
aus £0,50
aus £0,50
# 027
MPN: 13525770
GEWINDEEINSATZ
aus £1,50
aus £1,50
# 028
MPN: 175657
KOLBENKÜHLDÜSE
aus £5,28
aus £5,28
# 029
MPN: 11181474
Scheibe
aus £0,51
aus £0,51
# 030
MPN: 14302921
SCHRAUBEN
aus £0,51
aus £0,51
# 031
MPN: 132877
NUSS
aus £1,75
aus £1,75
# 032
MPN: 12604274
Scheibe
aus £0,54
aus £0,54
# 033
MPN: 13541624
ZUCHT
aus £8,22
aus £8,22
# 034
MPN: 14305324
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14305321
# 034
MPN: 14305424
SCHRAUBEN
aus £0,47
aus £0,47
# 035
MPN: 10261860
Dichtung
- Wird auch im Reparatursatz für die Kurbelgehäusedichtung geliefert (Art. 980020002) - Nicht für Fahrzeuge mit Öldampfabscheider - (Siehe Tabelle 16 Pos. 12)
aus £0,54
aus £0,54
# 036
MPN: 178959
GEWINDESTECKER
- Nicht für Fahrzeuge mit Öldampfabscheider - (Siehe Tabelle 16 Pos. 12)
aus £1,08
aus £1,08
# 037
MPN: 178348
Scheibe
aus £0,47
aus £0,47
# 038
MPN: 133988
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 186261
# 039
MPN: 14325140
GEWINDESTECKER
aus £1,01
aus £1,01
# 040
MPN: 11197774
Scheibe
aus £0,52
aus £0,52
# 041
MPN: 186029
HALTERUNG ZUR BEFESTIGUNG DES RECHTEN MOTORS
aus £41,77
aus £41,77
# 041
MPN: 186030
UNTERSTÜTZUNG DER LINKEN MOTORBEFESTIGUNG
aus £41,77
aus £41,77
# 042
MPN: 11190574
Scheibe
aus £0,47
aus £0,47
# 043
MPN: 11306934
SCHRAUBEN
aus £0,47
aus £0,47
# 044
MPN: 177018
NUSS
aus £0,65
aus £0,65
# 045
MPN: 185361
MOTORPAD
Alternative: 225839
Ersetzung
Ersetzung
# 046
MPN: 14307334
SCHRAUBEN
aus £5,46
aus £5,46
# 047
MPN: 11198374
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 675000618
# 048
MPN: 14496624
Scheibe
aus £0,53
aus £0,53
# 049
MPN: 187739
SENSOR FÜR DAS SCHIESSEN
- Schwungradseite
aus £55,20
aus £55,20
Dieses Teil ersetzt die Teilenummer 182266 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 049
MPN: 187740
SENSOR FÜR DAS SCHIESSEN
- Timing-Seite
aus £32,46
aus £32,46
Dieses Teil ersetzt die Teilenummer 181809
# 050
MPN: 16043834
SCHRAUBEN
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 16043824
# 051
MPN: 11198074
Scheibe
aus £0,53
aus £0,53
# 052
MPN: 135940
ÖLDRUCKSENDER
aus £89,32
aus £89,32
# 053
MPN: 182194
Winkelgeschwindigkeitssensor
aus £48,44
aus £48,44
# 054
MPN: 14305724
SCHRAUBEN
aus £0,54
aus £0,54
# 055
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
# 056
MPN: 194756
ZUCHT
aus £35,74
aus £35,74
# 057
MPN: 194757
ZUCHT
aus £4,02
aus £4,02
# 058
MPN: 191791
PAD OBERES SCHILD
- Gültig für USA und CDN
aus £2,81
aus £2,81
# 059
MPN: 187718
ENTLÜFTUNGSSTECKER
aus £3,65
aus £3,65
# 060
MPN: 10284460
Dichtung
aus £0,47
aus £0,47
# 061
MPN: 10441590
HALTERUNG MIT HÜLSE
aus £0,53
aus £0,53
# 062
MPN: 191451
ZUCHT
aus £11,25
aus £11,25
# 063
MPN: 10158801
Stecker
aus £0,81
aus £0,81
# 064
MPN: 134704
ODER DICHTUNG
aus £0,94
aus £0,94
# 065
MPN: 191620
DIE ERMÄSSIGUNG
aus £12,17
aus £12,17
# 066
MPN: 112254
GEWINDEEINSATZ
aus £2,41
aus £2,41
-part-diagram-002.webp "MASERATI 4200 SPYDER (2002) PLEUEL UND KOLBEN DER KURBELWELLE TEILEDIAGRAMM")
-part-diagram-003.webp "MASERATI 4200 SPYDER (2002) TEILEDIAGRAMM DES RECHTEN ZYLINDERKOPFS")
-part-diagram-004.webp "MASERATI 4200 SPYDER (2002) TEILEDIAGRAMM DES LINKEN ZYLINDERKOPFES")
-part-diagram-005.webp "MASERATI 4200 SPYDER (2002) TIMING – STÖßEL TEILEDIAGRAMM")
-part-diagram-006.webp "MASERATI 4200 SPYDER (2002) TIMING – KONTROLLEN TEILEDIAGRAMM")
-part-diagram-007.webp "MASERATI 4200 SPYDER (2002) EINSPRITZGERÄT - ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-008.webp "MASERATI 4200 SPYDER (2002) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-009.webp "MASERATI 4200 SPYDER (2002) KRAFTSTOFFPUMPE UND ROHRE TEILEDIAGRAMM")
-part-diagram-010.webp "MASERATI 4200 SPYDER (2002) KRAFTSTOFFTANKS UND UNION TEILEDIAGRAMM")
-part-diagram-011.webp "MASERATI 4200 SPYDER (2002) ANTIVERDUNSTUNGSGERÄT – NICHT FÜR USA UND CDN TEILEDIAGRAMM")
-part-diagram-012.webp "MASERATI 4200 SPYDER (2002) ANTIVERDUNSTUNGSGERÄT – GÜLTIG FÜR USA UND CDN TEILEDIAGRAMM")
-part-diagram-013.webp "MASERATI 4200 SPYDER (2002) LUFTANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-014.webp "MASERATI 4200 SPYDER (2002) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-015.webp "MASERATI 4200 SPYDER (2002) ABGASSYSTEM – VARIATIONEN FÜR USA UND CDN TEILEDIAGRAMM")
-part-diagram-016.webp "MASERATI 4200 SPYDER (2002) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-017.webp "MASERATI 4200 SPYDER (2002) SCHMIERSYSTEM – TANK – WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-018.webp "MASERATI 4200 SPYDER (2002) WASSER-ÖL-PUMPE TEILEDIAGRAMM")
-part-diagram-019.webp "MASERATI 4200 SPYDER (2002) NOURICE – KÜHLSYSTEM – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-020.webp "MASERATI 4200 SPYDER (2002) NOURICE – KÜHLSYSTEM – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-021.webp "MASERATI 4200 SPYDER (2002) KÜHLSYSTEMKÜHLER TEILEDIAGRAMM")
-part-diagram-022.webp "MASERATI 4200 SPYDER (2002) KUPPLUNG UND BEDIENELEMENTE – NICHT FÜR F1 TEILEDIAGRAMM")
-part-diagram-023.webp "MASERATI 4200 SPYDER (2002) KUPPLUNG UND STEUERUNG – GÜLTIG FÜR F1 TEILEDIAGRAMM")
-part-diagram-024.webp "MASERATI 4200 SPYDER (2002) PEDALE UND ELEKTRONISCHE GASPEDALSTEUERUNG – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-025.webp "MASERATI 4200 SPYDER (2002) PEDALE UND ELEKTRONISCHE GASPEDALSTEUERUNG – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-026.webp "MASERATI 4200 SPYDER (2002) F1 HYDRAULISCHE KUPPLUNGSSTEUERUNG – GÜLTIG FÜR F1 TEILEDIAGRAMM")
-part-diagram-027.webp "MASERATI 4200 SPYDER (2002) ANTRIEBSEINHEIT UND TANK – GÜLTIG FÜR F1 TEILEDIAGRAMM")
-part-diagram-028.webp "MASERATI 4200 SPYDER (2002) GETRIEBE – ABDECKUNG – GETRIEBEÖLKÜHLER TEILEDIAGRAMM")
-part-diagram-029.webp "MASERATI 4200 SPYDER (2002) DIFFERENZIALKASTEN – HINTERER UNTERBODEN TEILEDIAGRAMM")
-part-diagram-030.webp "MASERATI 4200 SPYDER (2002) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-031.webp "MASERATI 4200 SPYDER (2002) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-032.webp "MASERATI 4200 SPYDER (2002) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-033.webp "MASERATI 4200 SPYDER (2002) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-034.webp "MASERATI 4200 SPYDER (2002) MOTOR-GETRIEBE-VERBINDUNGSROHR UND ISOLIERUNGEN TEILEDIAGRAMM")
-part-diagram-035.webp "MASERATI 4200 SPYDER (2002) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-036.webp "MASERATI 4200 SPYDER (2002) BREMSEN UND HYDRAULISCHE KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-037.webp "MASERATI 4200 SPYDER (2002) BREMSSYSTEM – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-038.webp "MASERATI 4200 SPYDER (2002) BREMSSYSTEM – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-039.webp "MASERATI 4200 SPYDER (2002) BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-040.webp "MASERATI 4200 SPYDER (2002) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-041.webp "MASERATI 4200 SPYDER (2002) VORDERE UNTERRAHMEN- UND UNTERMOTORSCHUTZE TEILEDIAGRAMM")
-part-diagram-042.webp "MASERATI 4200 SPYDER (2002) LENKGETRIEBE TEILEDIAGRAMM")
-part-diagram-043.webp "MASERATI 4200 SPYDER (2002) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-044.webp "MASERATI 4200 SPYDER (2002) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-045.webp "MASERATI 4200 SPYDER (2002) VORDERRADAUFHÄNGUNG – QUERLENKER UND STABILISATOR TEILEDIAGRAMM")
-part-diagram-046.webp "MASERATI 4200 SPYDER (2002) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-047.webp "MASERATI 4200 SPYDER (2002) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-048.webp "MASERATI 4200 SPYDER (2002) RÄDER TEILEDIAGRAMM")
