006 - Timing – Kontrollen

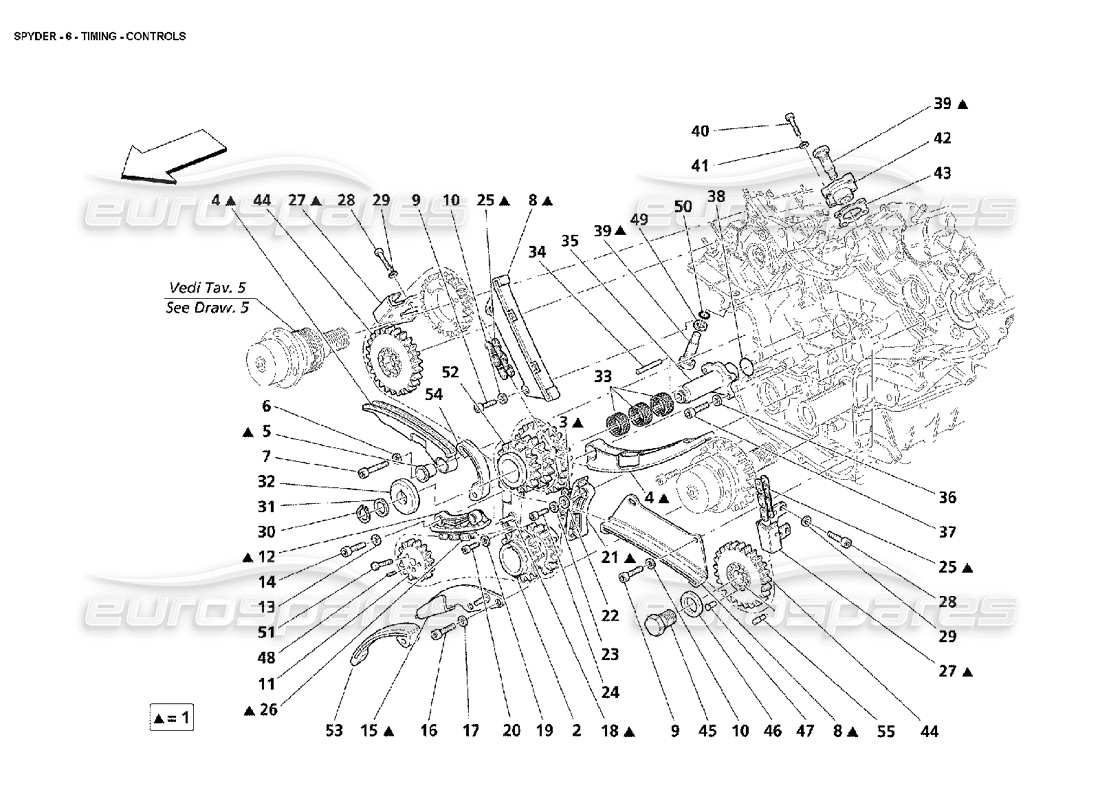

Maserati 4200 Spyder (2002) Timing - Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 187202
Zeitsteuerungsbaugruppe
- Gültig für F1 - Nicht für F1 USA und CDN - Gültig bis Engine-Nr. 72881
aus £416,71
aus £416,71
# 001
MPN: 189793
Zeitsteuerungsbaugruppe
- Nicht für F1 - Gültig für F1 USA und CDN - Gültig bis Engine-Nr. 72881
aus £417,42
aus £417,42
# 001
MPN: 196902
Zeitsteuerungsbaugruppe
- Gültig ab Motor-Nr. 72882
aus £579,69
aus £579,69
Dieses Teil ersetzt die Teilenummer 193716
# 002
MPN: 186854
MOTORWELLE ZAHNRAD
aus £56,43
aus £56,43
# 003
MPN: 175286
GETRIEBEKETTE
aus £24,10
aus £24,10
# 004
MPN: 186184
MOBILER FÜHRUNGSSCHUH
aus £69,63
aus £69,63
# 005
MPN: 175303
BUCHSE
aus £13,13
aus £13,13
# 006
MPN: 10569373
Scheibe
aus £0,47
aus £0,47
# 007
MPN: 14306424
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14306421
# 008
MPN: 186185
FESTE SPANNUNG
aus £34,09
aus £34,09
# 009
MPN: 14306224
SCHRAUBEN
aus £0,51
aus £0,51
# 010
MPN: 11193874
Scheibe
aus £0,53
aus £0,53
# 011
MPN: 189564
PUMPENSTEUERUNG MIT ZAHNRAD
aus £261,54
aus £261,54
# 012
MPN: 186186
FESTE SPANNUNG
aus £16,10
aus £16,10
# 013
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
# 014
MPN: 14305424
SCHRAUBEN
aus £0,53
aus £0,53
# 015
MPN: 185724
FÜHRUNGSSCHUHUNTERSTÜTZUNG
aus £10,50
aus £10,50
# 016
MPN: 14305724
SCHRAUBEN
aus £0,53
aus £0,53
# 017
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
# 018
MPN: 186159
Kettenunterstützung
Erfordert P/N 196683
aus £16,11
aus £16,11
# 019
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
# 020
MPN: 14305724
SCHRAUBEN
aus £0,53
aus £0,53
# 021
MPN: 306094
FESTE SPANNUNG
aus £21,56
aus £21,56
Dieses Teil ersetzt die Teilenummer 186181
# 022
MPN: 12647624
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12647601
# 023
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
# 024
MPN: 14432224
SCHRAUBEN
aus £0,53
aus £0,53
# 025
MPN: 175298
ZEITSTEUERKETTE
- Gültig für F1 - Nicht für F1 USA und CDN - Gültig bis Engine-Nr. 72881
aus £29,95
aus £29,95
# 025
MPN: 189571
ZEITSTEUERKETTE
- Nicht für F1 - Gültig für F1 USA und CDN - Gültig bis Engine-Nr. 72881
aus £45,87
aus £45,87
# 025
MPN: 193616
ZEITSTEUERKETTE
- Gültig ab Motor-Nr. 72882
aus £53,12
aus £53,12
# 026
MPN: 175314
KETTE
aus £26,61
aus £26,61
# 027
MPN: 186187
OBERE FESTE SPANNUNG
- Gültig für F1 - Nicht für F1 USA und CDN - Gültig bis Engine-Nr. 72881
aus £17,16
aus £17,16
# 027
MPN: 189569
OBERE FESTE SPANNUNG
- Nicht für F1 - Gültig für F1 USA und CDN - Gültig für alle Versionen ab Engine-Nr. 72882
aus £20,46
aus £20,46
# 028
MPN: 14305934
SCHRAUBEN
aus £0,79
aus £0,79
# 029
MPN: 11197774
Scheibe
aus £0,53
aus £0,53
# 030
MPN: 11066876
SEEGER-RING
aus £0,47
aus £0,47
# 031
MPN: 180187
RING
aus £1,08
aus £1,08
# 032
MPN: 175281
SCHULTER
aus £17,23
aus £17,23
# 033
MPN: 175282
ROLLENKÄFIG
aus £3,48
aus £3,48
# 034
MPN: 14159370
FLEXIBLER STIFT
aus £1,08
aus £1,08
# 035
MPN: 188436
UNTERSTÜTZUNG
aus £852,17
aus £852,17
# 036
MPN: 11181574
Scheibe
aus £0,53
aus £0,53
# 037
MPN: 14304224
SCHRAUBEN
aus £0,51
aus £0,51
# 038
MPN: 104212
ODER DICHTUNG
aus £0,54
aus £0,54
# 039
MPN: 180316
HYDRAULISCHER SPANNER
aus £33,63
aus £33,63
# 040
MPN: 14432224
SCHRAUBEN
aus £0,51
aus £0,51
# 041
MPN: 11197774
Scheibe
aus £0,53
aus £0,53
# 042
MPN: 185889
BUCHSE FÜR SPANNER
- Gültig für F1 - Nicht für F1 USA und CDN - Gültig bis Engine-Nr. 72881
aus £22,49
aus £22,49
# 042
MPN: 190060
BUCHSE FÜR SPANNER
- Nicht für F1 - Gültig für F1 USA und CDN - Gültig für alle Versionen ab Engine-Nr. 72882
aus £10,93
aus £10,93
# 043
MPN: 323282
Dichtung
- Wird auch im Reparatursatz für die Zylinderkopfdichtung geliefert (Art. 980020001)
aus £1,15
aus £1,15
Dieses Teil ersetzt die Teilenummer 247147
# 044
MPN: 186173
ZAHNRAD FÜR WELLE
- Gültig für F1 - Nicht für F1 USA und CDN - Gültig bis Engine-Nr. 72881
aus £47,51
aus £47,51
# 044
MPN: 187530
ZAHNRAD FÜR WELLE
- Nicht für F1 - Gültig für F1 USA und CDN - Gültig für alle Versionen ab Engine-Nr. 72882
aus £25,81
aus £25,81
# 045
MPN: 193831
SCHRAUBEN
aus £7,14
aus £7,14
# 046
MPN: 175751
Scheibe
aus £3,11
aus £3,11
# 047
MPN: 176610
ZENTRIERDÜBEL
aus £3,24
aus £3,24
# 048
MPN: 189779
DÜBEL
aus £1,34
aus £1,34
# 049
MPN: 190171
ABSTANDSHALTER
- Nicht für F1 - Gültig für F1 USA und CDN - Gültig für alle Versionen ab Engine-Nr. 72882
aus £4,00
aus £4,00
# 050
MPN: 192069
ODER DICHTUNG
- Nicht für F1 - Gültig für F1 USA und CDN - Gültig für alle Versionen ab Engine-Nr. 72882
aus £0,54
aus £0,54
# 051
MPN: 189563
SCHRAUBEN
aus £29,29
aus £29,29
# 052
MPN: 186176
GETRIEBEZAHNRAD
- Gültig für F1 - Nicht für F1 USA und CDN - Gültig bis Engine-Nr. 72881
aus £93,69
aus £93,69
# 052
MPN: 187524
GETRIEBEZAHNRAD
- Nicht für F1 - Gültig für F1 USA und CDN - Gültig bis Engine-Nr. 72881
aus £815,27
aus £815,27
# 052
MPN: 193565
GETRIEBEZAHNRAD
- Gültig ab Motor-Nr. 72882
aus £59,06
aus £59,06
# 053
MPN: 185725
KETTENSPANNER
aus £30,14
aus £30,14
# 054
MPN: 186160
KETTENSPANNER
aus £19,47
aus £19,47
# 055
MPN: 194191
DÜBEL
aus £4,17
aus £4,17
-part-diagram-007.webp "MASERATI 4200 SPYDER (2002) EINSPRITZGERÄT - ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-008.webp "MASERATI 4200 SPYDER (2002) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-009.webp "MASERATI 4200 SPYDER (2002) KRAFTSTOFFPUMPE UND ROHRE TEILEDIAGRAMM")
-part-diagram-010.webp "MASERATI 4200 SPYDER (2002) KRAFTSTOFFTANKS UND UNION TEILEDIAGRAMM")
-part-diagram-011.webp "MASERATI 4200 SPYDER (2002) ANTIVERDUNSTUNGSGERÄT – NICHT FÜR USA UND CDN TEILEDIAGRAMM")
-part-diagram-012.webp "MASERATI 4200 SPYDER (2002) ANTIVERDUNSTUNGSGERÄT – GÜLTIG FÜR USA UND CDN TEILEDIAGRAMM")
-part-diagram-013.webp "MASERATI 4200 SPYDER (2002) LUFTANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-014.webp "MASERATI 4200 SPYDER (2002) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-015.webp "MASERATI 4200 SPYDER (2002) ABGASSYSTEM – VARIATIONEN FÜR USA UND CDN TEILEDIAGRAMM")
-part-diagram-016.webp "MASERATI 4200 SPYDER (2002) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-017.webp "MASERATI 4200 SPYDER (2002) SCHMIERSYSTEM – TANK – WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-018.webp "MASERATI 4200 SPYDER (2002) WASSER-ÖL-PUMPE TEILEDIAGRAMM")
-part-diagram-019.webp "MASERATI 4200 SPYDER (2002) NOURICE – KÜHLSYSTEM – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-020.webp "MASERATI 4200 SPYDER (2002) NOURICE – KÜHLSYSTEM – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-021.webp "MASERATI 4200 SPYDER (2002) KÜHLSYSTEMKÜHLER TEILEDIAGRAMM")
-part-diagram-022.webp "MASERATI 4200 SPYDER (2002) KUPPLUNG UND BEDIENELEMENTE – NICHT FÜR F1 TEILEDIAGRAMM")
-part-diagram-023.webp "MASERATI 4200 SPYDER (2002) KUPPLUNG UND STEUERUNG – GÜLTIG FÜR F1 TEILEDIAGRAMM")
-part-diagram-024.webp "MASERATI 4200 SPYDER (2002) PEDALE UND ELEKTRONISCHE GASPEDALSTEUERUNG – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-025.webp "MASERATI 4200 SPYDER (2002) PEDALE UND ELEKTRONISCHE GASPEDALSTEUERUNG – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-026.webp "MASERATI 4200 SPYDER (2002) F1 HYDRAULISCHE KUPPLUNGSSTEUERUNG – GÜLTIG FÜR F1 TEILEDIAGRAMM")
-part-diagram-027.webp "MASERATI 4200 SPYDER (2002) ANTRIEBSEINHEIT UND TANK – GÜLTIG FÜR F1 TEILEDIAGRAMM")
-part-diagram-028.webp "MASERATI 4200 SPYDER (2002) GETRIEBE – ABDECKUNG – GETRIEBEÖLKÜHLER TEILEDIAGRAMM")
-part-diagram-029.webp "MASERATI 4200 SPYDER (2002) DIFFERENZIALKASTEN – HINTERER UNTERBODEN TEILEDIAGRAMM")
-part-diagram-030.webp "MASERATI 4200 SPYDER (2002) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-031.webp "MASERATI 4200 SPYDER (2002) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-032.webp "MASERATI 4200 SPYDER (2002) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-033.webp "MASERATI 4200 SPYDER (2002) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-034.webp "MASERATI 4200 SPYDER (2002) MOTOR-GETRIEBE-VERBINDUNGSROHR UND ISOLIERUNGEN TEILEDIAGRAMM")
-part-diagram-035.webp "MASERATI 4200 SPYDER (2002) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-036.webp "MASERATI 4200 SPYDER (2002) BREMSEN UND HYDRAULISCHE KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-037.webp "MASERATI 4200 SPYDER (2002) BREMSSYSTEM – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-038.webp "MASERATI 4200 SPYDER (2002) BREMSSYSTEM – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-039.webp "MASERATI 4200 SPYDER (2002) BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-040.webp "MASERATI 4200 SPYDER (2002) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-041.webp "MASERATI 4200 SPYDER (2002) VORDERE UNTERRAHMEN- UND UNTERMOTORSCHUTZE TEILEDIAGRAMM")
-part-diagram-042.webp "MASERATI 4200 SPYDER (2002) LENKGETRIEBE TEILEDIAGRAMM")
-part-diagram-043.webp "MASERATI 4200 SPYDER (2002) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-044.webp "MASERATI 4200 SPYDER (2002) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-045.webp "MASERATI 4200 SPYDER (2002) VORDERRADAUFHÄNGUNG – QUERLENKER UND STABILISATOR TEILEDIAGRAMM")
-part-diagram-046.webp "MASERATI 4200 SPYDER (2002) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-047.webp "MASERATI 4200 SPYDER (2002) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-048.webp "MASERATI 4200 SPYDER (2002) RÄDER TEILEDIAGRAMM")
-part-diagram-049.webp "MASERATI 4200 SPYDER (2002) ERSATZRAD UND ZUBEHÖR – OPTIONAL TEILEDIAGRAMM")
-part-diagram-050.webp "MASERATI 4200 SPYDER (2002) BATTERIE TEILEDIAGRAMM")
-part-diagram-051.webp "MASERATI 4200 SPYDER (2002) STROMGENERATOR-STARTMOTOR TEILEDIAGRAMM")
-part-diagram-052.webp "MASERATI 4200 SPYDER (2002) WERKZEUGE, AUSRÜSTUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-100.webp "MASERATI 4200 SPYDER (2002) KAROSSERIE – AUßENVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-101.webp "MASERATI 4200 SPYDER (2002) KAROSSERIE – HINTERE AUßENVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-102.webp "MASERATI 4200 SPYDER (2002) VORDERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-103.webp "MASERATI 4200 SPYDER (2002) ZENTRALE STRUKTUR TEILEDIAGRAMM")
-part-diagram-104.webp "MASERATI 4200 SPYDER (2002) HINTERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-105.webp "MASERATI 4200 SPYDER (2002) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-106.webp "MASERATI 4200 SPYDER (2002) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-107.webp "MASERATI 4200 SPYDER (2002) TEPPICHE IM FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-108.webp "MASERATI 4200 SPYDER (2002) DACHPANEELPOLSTERUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-109.webp "MASERATI 4200 SPYDER (2002) POLSTERZUBEHÖR FÜR DEN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-110.webp "MASERATI 4200 SPYDER (2002) VERKLEIDUNGEN DES KOFFERRAUMHAUBENFACHS – LUFTEINLASS UND HITZESCHUTZ TEILEDIAGRAMM")
-part-diagram-111.webp "MASERATI 4200 SPYDER (2002) CAPOTE-TUCH – DICHTUNG TEILEDIAGRAMM")
-part-diagram-112.webp "MASERATI 4200 SPYDER (2002) CAPOTE-FRONTVERSCHLUSS TEILEDIAGRAMM")
-part-diagram-113.webp "MASERATI 4200 SPYDER (2002) CAPOTE-STRUKTUR TEILEDIAGRAMM")
-part-diagram-114.webp "MASERATI 4200 SPYDER (2002) CAPOTE-KONTROLLSTATION – RELAIS – MIKROSCHALTER TEILEDIAGRAMM")
-part-diagram-115.webp "MASERATI 4200 SPYDER (2002) CAPOTE-HYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-116.webp "MASERATI 4200 SPYDER (2002) VERSCHLÜSSE UND COVER TEILEDIAGRAMM")
-part-diagram-117.webp "MASERATI 4200 SPYDER (2002) MOTORHAUBE UND ÖFFNUNGSVORRICHTUNG TEILEDIAGRAMM")
-part-diagram-118.webp "MASERATI 4200 SPYDER (2002) KOFFERRAUMHAUBE, MOTORHAUBE UND GASTÜR TEILEDIAGRAMM")
-part-diagram-119.webp "MASERATI 4200 SPYDER (2002) TÜREN – RAHMEN UND VERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-120.webp "MASERATI 4200 SPYDER (2002) TÜREN – ÖFFNUNGSKONTROLLE UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-121.webp "MASERATI 4200 SPYDER (2002) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-122.webp "MASERATI 4200 SPYDER (2002) BRILLEN-WINDSCHUTZSCHEIBE – DICHTUNGEN UND INNERER RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-123.webp "MASERATI 4200 SPYDER (2002) ELEKTRISCHE SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-124.webp "MASERATI 4200 SPYDER (2002) ELEKTRISCHE SITZFÜHRUNG UND -BEWEGUNG TEILEDIAGRAMM")
-part-diagram-125.webp "MASERATI 4200 SPYDER (2002) ARMATURENBRETT – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-126.webp "MASERATI 4200 SPYDER (2002) DASHBOARD – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-127.webp "MASERATI 4200 SPYDER (2002) ARMATURENBRETTSCHUBLADE TEILEDIAGRAMM")
-part-diagram-128.webp "MASERATI 4200 SPYDER (2002) TUNNEL - RAHMEN UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-129.webp "MASERATI 4200 SPYDER (2002) AIRBAGS TEILEDIAGRAMM")
-part-diagram-130.webp "MASERATI 4200 SPYDER (2002) ARMATURENBRETT-INSTRUMENTE TEILEDIAGRAMM")
-part-diagram-131.webp "MASERATI 4200 SPYDER (2002) TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-132.webp "MASERATI 4200 SPYDER (2002) VORDER- UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-133.webp "MASERATI 4200 SPYDER (2002) XENO-SCHEINWERFER UND SCHEIBE – OPTIONAL TEILEDIAGRAMM")
-part-diagram-134.webp "MASERATI 4200 SPYDER (2002) SCHILDE UND AUSSENVERARBEITUNG TEILEDIAGRAMM")
-part-diagram-135.webp "MASERATI 4200 SPYDER (2002) WINDSCHUTZSCHEIBE – SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-136.webp "MASERATI 4200 SPYDER (2002) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-137.webp "MASERATI 4200 SPYDER (2002) MOTORHAUBENSENSOREN UND STEUERSTATIONEN TEILEDIAGRAMM")
-part-diagram-138.webp "MASERATI 4200 SPYDER (2002) KONTROLLSTATION IM VORDEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-139.webp "MASERATI 4200 SPYDER (2002) STEUERGERÄTE AUF DER BEIFAHRERSEITE TEILEDIAGRAMM")
-part-diagram-140.webp "MASERATI 4200 SPYDER (2002) TEILEDIAGRAMM FÜR SENSOREN UND STEUERGERÄTE DER RECHTEN SEITLICHEN KOFFERRAUMHAUBE")
-part-diagram-141.webp "MASERATI 4200 SPYDER (2002) TEILEDIAGRAMM DER STEUEREINHEIT FÜR DIE LINKE SEITLICHE KOFFERRAUMHAUBE")
-part-diagram-142.webp "MASERATI 4200 SPYDER (2002) DIEBSTAHLSICHERE ELEKTRISCHE PLATINEN UND GERÄTE TEILEDIAGRAMM")
-part-diagram-143.webp "MASERATI 4200 SPYDER (2002) WEGFAHRSPERRENSATZ TEILEDIAGRAMM")
-part-diagram-144.webp "MASERATI 4200 SPYDER (2002) VERDAMPFERGRUPPE TEILEDIAGRAMM")
-part-diagram-145.webp "MASERATI 4200 SPYDER (2002) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-146.webp "MASERATI 4200 SPYDER (2002) AUTO-STEREOANLAGE TEILEDIAGRAMM")
-part-diagram-147.webp "MASERATI 4200 SPYDER (2002) STEREOANLAGE - ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-148.webp "MASERATI 4200 SPYDER (2002) PLATTEN TEILEDIAGRAMM")
-part-diagram-000.webp "MASERATI 4200 SPYDER (2002) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-001.webp "MASERATI 4200 SPYDER (2002) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-002.webp "MASERATI 4200 SPYDER (2002) PLEUEL UND KOLBEN DER KURBELWELLE TEILEDIAGRAMM")
-part-diagram-003.webp "MASERATI 4200 SPYDER (2002) TEILEDIAGRAMM DES RECHTEN ZYLINDERKOPFS")
-part-diagram-004.webp "MASERATI 4200 SPYDER (2002) TEILEDIAGRAMM DES LINKEN ZYLINDERKOPFES")
-part-diagram-005.webp "MASERATI 4200 SPYDER (2002) TIMING – STÖßEL TEILEDIAGRAMM")
